Дополнительные гидролинии (верхняя платформа) — HITACHI ZX30UR-3

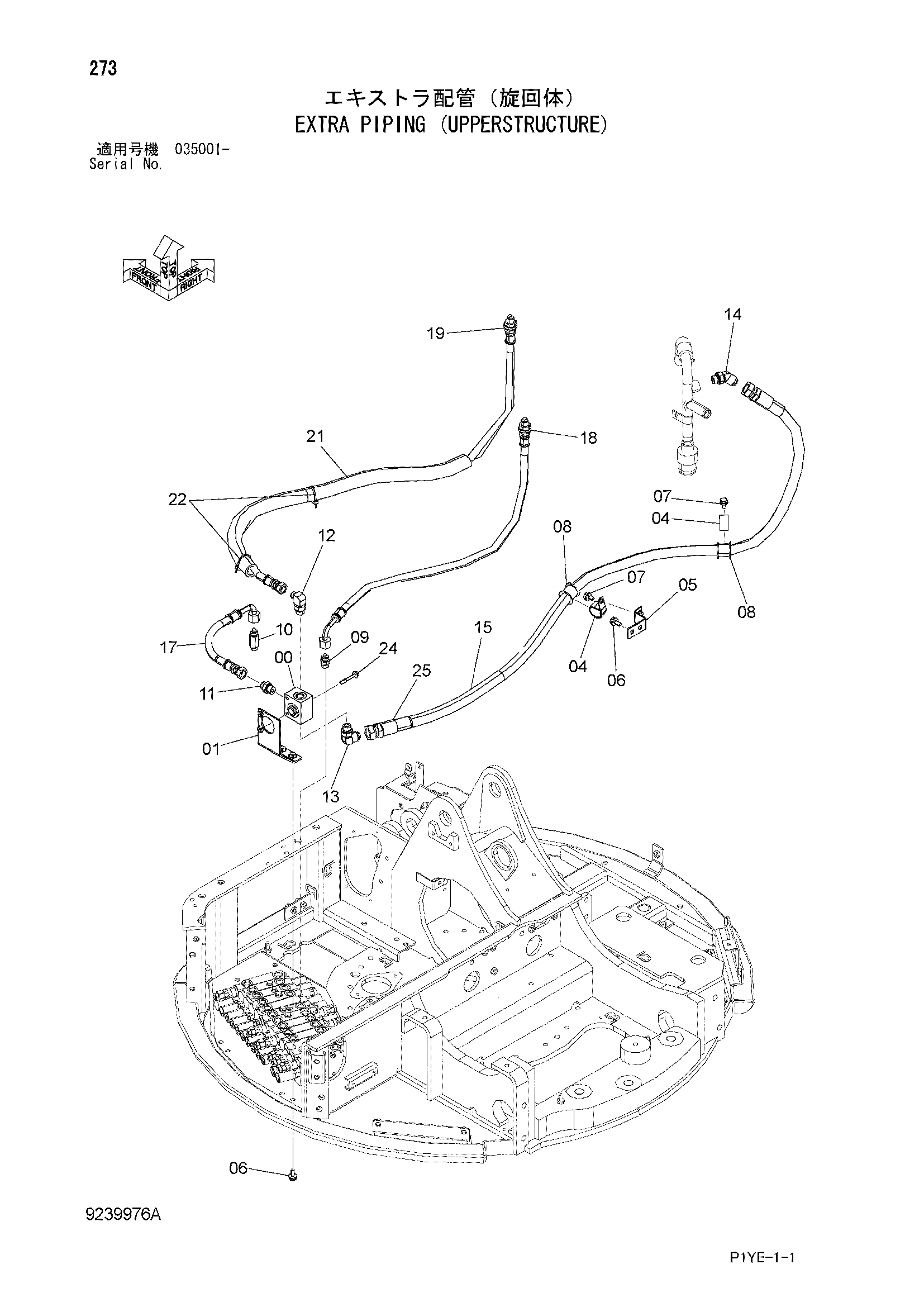

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | 9761376 | Кронштейн | 1 |
| 04 | 4190264 | Зажим | 2 |
| 05 | 9762732 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4625450 | Резиновая втулка | 2 |
| 09 | A852134 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4276966 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852144 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4190246 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4412566 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4327294 | Защитный кожух | 2 |
| 17 | 4627206 | Шланг | 1 |
| 18 | 4645790 | Шланг (A6, E1) | 1 |
| 19 | 4645791 | Шланг (A, E2) | 1 |
| 21 | 4432868 | Трубка | 2 |
| 22 | 4055311 | Ленточный зажим | 2 |
| 24 | J260860 | Болт с шайбой | 2 |
| 24A | J900860 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | 4640194 | Шланг (B) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
