Ковш 0.040m3 (JIS 94)(300mm широкий с боковой резец) — HITACHI ZX30UR-3

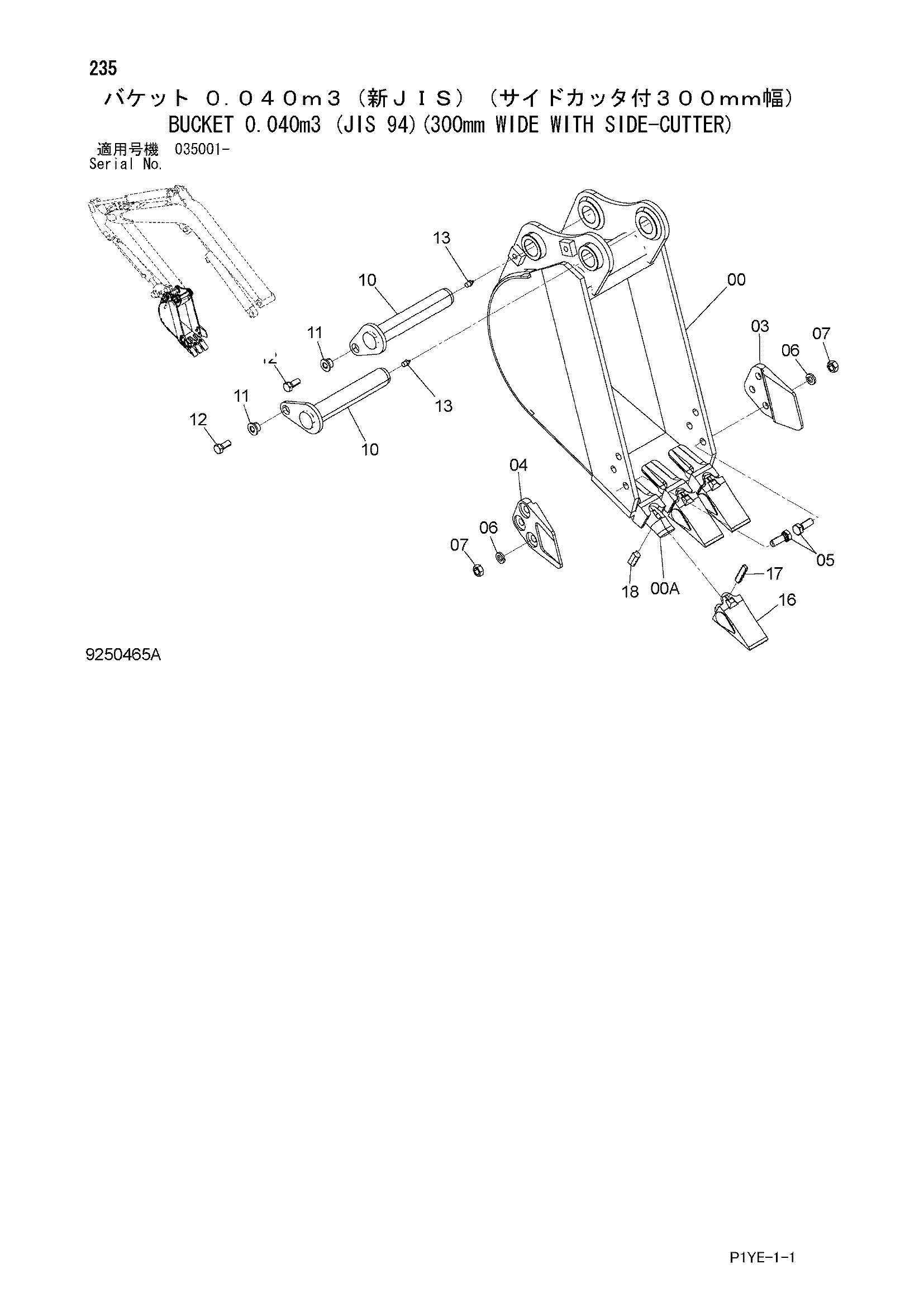

Заводская схема «Ковш 0.040m3 (JIS 94)(300mm широкий с боковой резец)» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9250465 | Ковш в сборе | 1 | |
| 00 | 6023751 | Ковш | 1 |
| 00A | 4417532 | Адаптер | 2 |
| 03 | 4626441 | Боковой резец | 1 |
| 04 | 4626442 | Боковой резец | 1 |
| 05 | J921440 | Болт | 6 |
| 06 | A590914 | Пружинная шайба | 6 |
| 07 | J951014 | Гайка | 6 |
| 10 | 9764352 | Палец | 2 |
| 11 | 4339354 | Втулка | 2 |
| 12 | J921230 | Болт | 2 |
| 13 | J75481 | Пресс-маслёнка | 2 |
| 16 | 4339865 | Наконечник | 3 |
| 17 | 4339868 | Стопорный палец | 3 |
| 18 | 4339867 | Резиновый фиксатор | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
