Электрооборудование (1-1) — HITACHI ZX30UR-3

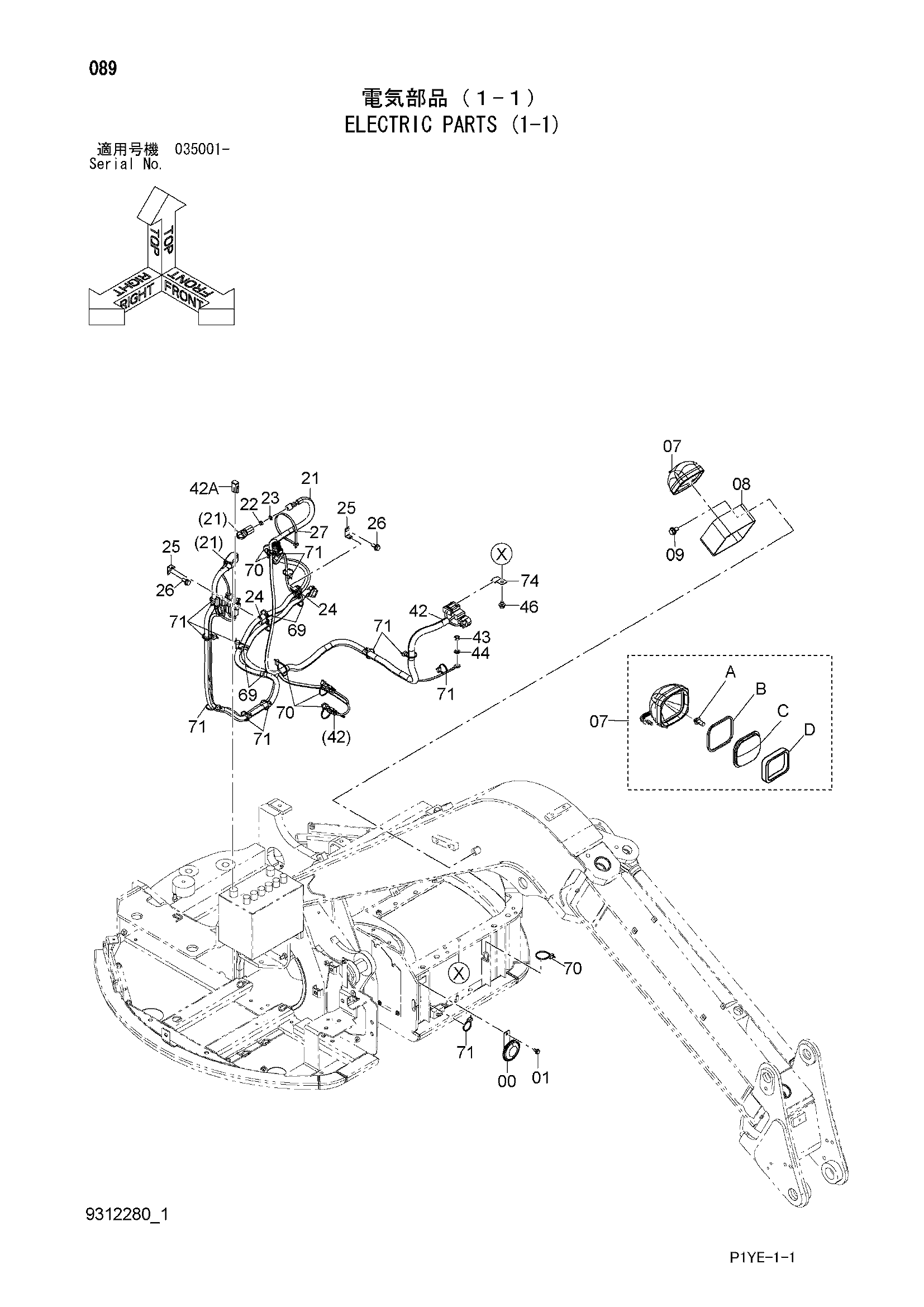

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608386 | Звуковой сигнал | 1 |
| 01 | J260816 | Болт с шайбой | 1 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 07 | 4608379 | Фара | 1 |
| 07A | 4375215 | Лампа | 1 |
| 07B | 4428123 | Прокладка | 1 |
| 07C | 4634053 | Рассеиватель | 1 |
| 07D | 4634054 | Обод | 1 |
| 08 | 4642075 | Защитный кожух | 1 |
| 09 | J271225 | Болт с шайбой | 1 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 21 | 4689522 | Трос батт. | 1 |
| 22 | M500807 | Гайка | 1 |
| 23 | A590908 | Пружинная шайба | 1 |
| 24 | 4686459 | Хомут | 2 |
| 25 | 4687871 | Кронштейн | 2 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4323613 | Ленточный зажим | 1 |
| 42 | 2058705 | Жгут проводов | 1 |
| 42A | 4414201 | Фусибле-линк | 1 |
| 43 | J950010 | Гайка | 1 |
| 44 | A590910 | Пружинная шайба | 1 |
| 46 | J271016 | Болт с шайбой | 1 |
| 46A | J901016 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 69 | 4371049 | Ленточный зажим | 4 |
| 70 | 4055312 | Ленточный зажим | 6 |
| 71 | 4055311 | Ленточный зажим | 12 |
| 74 | 4610592 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
