Гидроцилиндр. смещаемый — HITACHI ZX30UR-3

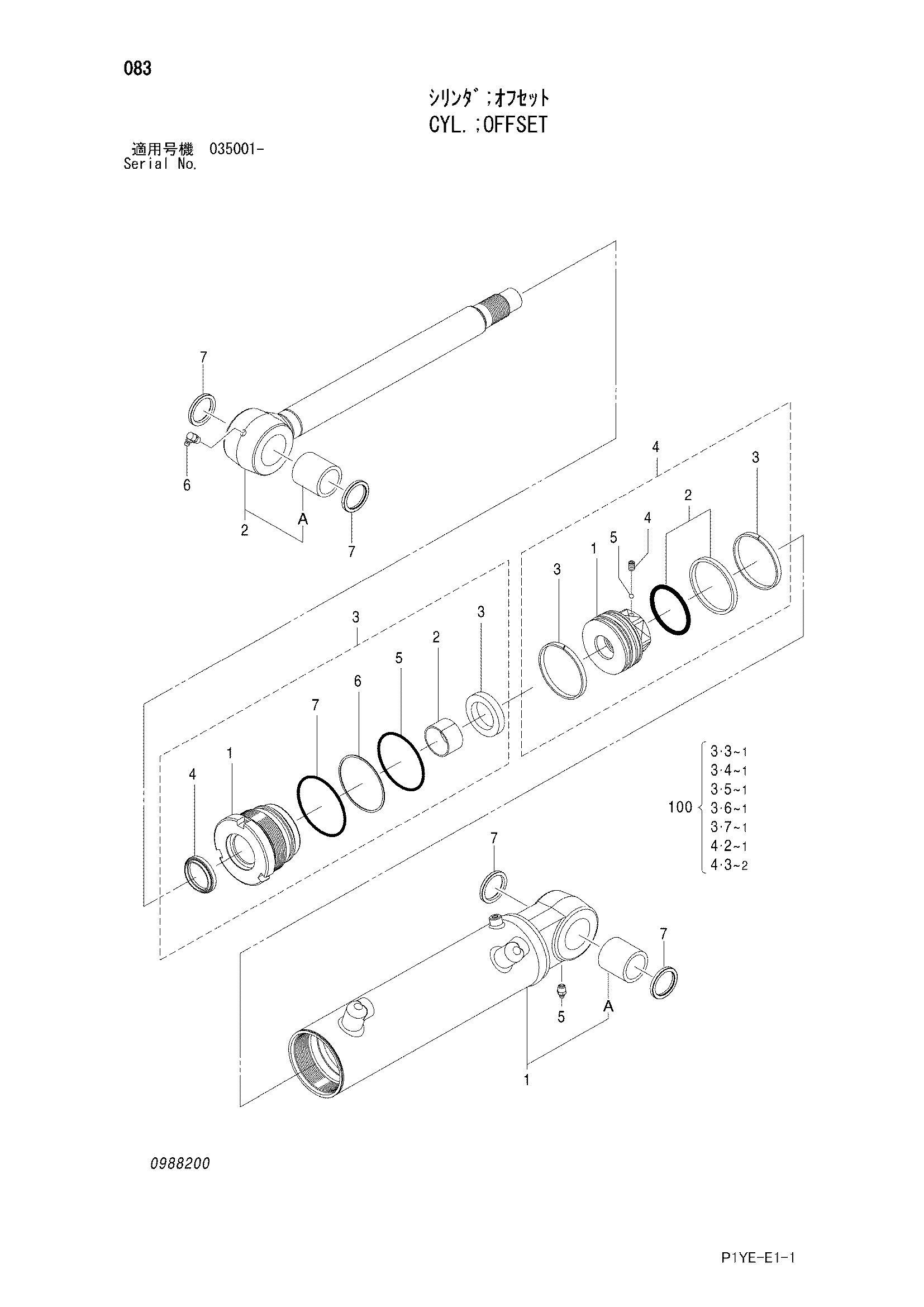

Заводская схема «Гидроцилиндр. смещаемый» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4620380 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 0988201 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4338564 | Втулка | 1 |
| 2 | 0988202 | Шток поршня в сборе | 1 |
| 2A | 4338564 | Втулка | 1 |
| 3 | 0988206 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0988204 | Головка гидроцилиндра | 1 |
| 3-2 | 0891723 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-5 | 0656705 | Уплотнительное кольцо | 1 |
| 3-6 | 0891505 | Опорное кольцо | 1 |
| 3-7 | 0988207 | Уплотнительное кольцо | 1 |
| 4 | 0947903 | Поршень в сборе | 1 |
| 4-1 | 0947904 | Поршень | 1 |
| 4-2 | 0480913 | Уплотнительное кольцо | 1 |
| 4-3 | 0891514 | Направляющее кольцо | 2 |
| 4-4 | 0478720 | Установочный винт | 1 |
| 4-5 | 0478719 | Стальной шарик | 1 |
| 5 | 0429920 | Пресс-маслёнка | 1 |
| 6 | 0481204 | Пресс-маслёнка | 1 |
| 7 | 4473085 | Пылезащитное уплотнение | 4 |
| 100 | 4652375 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
