Клапан трубопроводы (1)(ML) — HITACHI ZX30UR-3

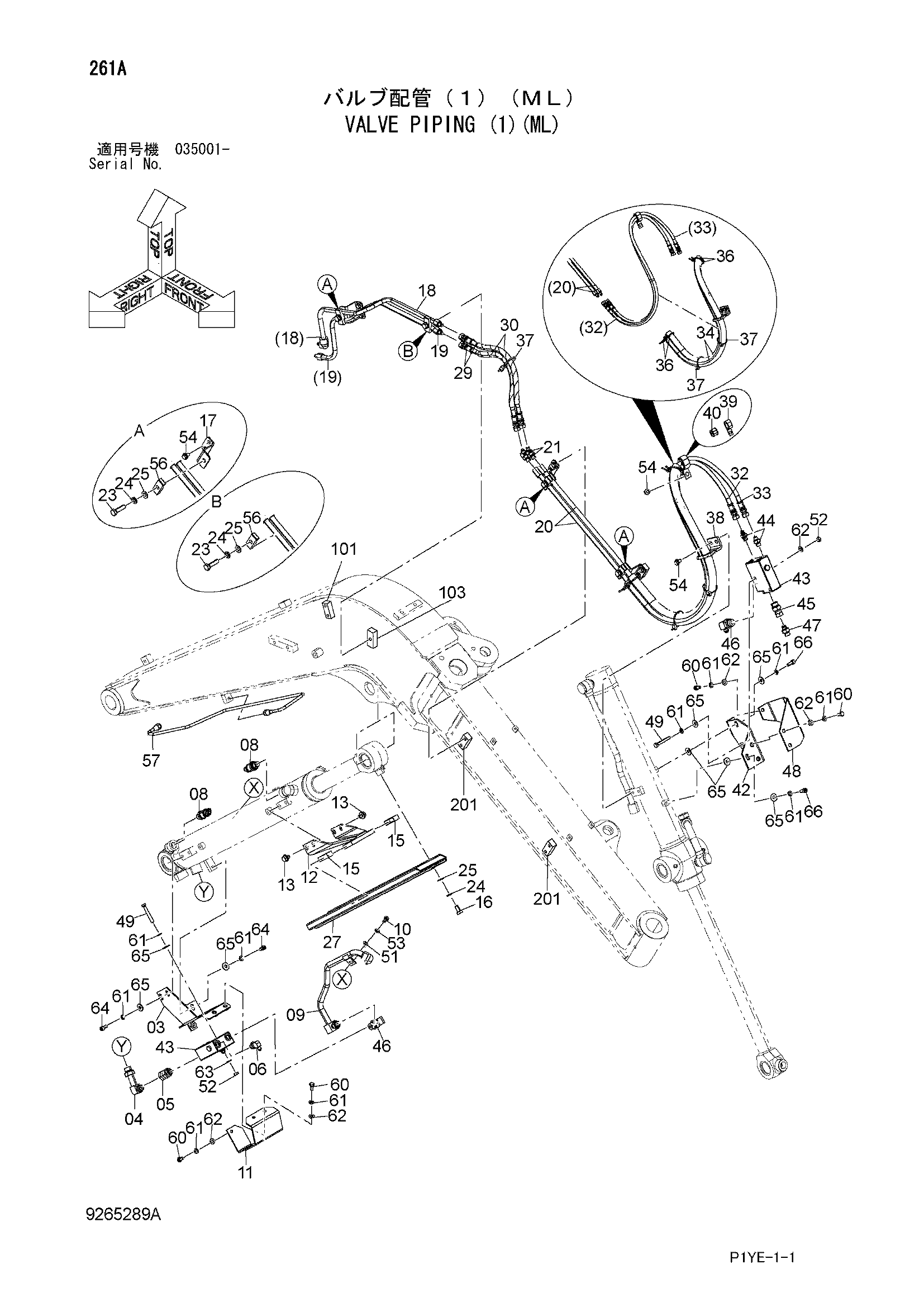

Заводская схема «Клапан трубопроводы (1)(ML)» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8105417 | Кронштейн | 1 |
| 04 | 4217342 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4626862 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4436271 | Датчик давления | 2 |
| 08A | 4365826 | Уплотнительное кольцо | 1 |
| 09 | 8105418 | Трубка | 1 |
| 10 | J900816 | Болт | 1 |
| 11 | 3108241 | Крышка | 1 |
| 12 | 8105419 | Пластина скольжение | 1 |
| 13 | J271016 | Болт с шайбой | 4 |
| 13A | J901016 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4352044 | Резиновая прокладка | 2 |
| 16 | J901020 | Болт | 1 |
| 17 | 9763685 | Кронштейн | 3 |
| 18 | 8105420 | Трубка | 1 |
| 19 | 8105421 | Трубка | 1 |
| 20 | 9766277 | Трубка | 2 |
| 21 | A852222 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | J901040 | Болт | 4 |
| 24 | A590910 | Пружинная шайба | 5 |
| 25 | A590110 | Плоская шайба | 5 |
| 27 | 3108810 | Крышка гидроцилиндр. | 1 |
| 29 | 4656229 | Шланг | 2 |
| 30 | 4327293 | Защитный кожух | 2 |
| 32 | 4656230 | Шланг | 1 |
| 33 | 4656231 | Шланг | 1 |
| 34 | 4489559 | Защита шланга | 2 |
| 36 | 4326365 | Ленточный зажим | 4 |
| 37 | 4055312 | Ленточный зажим | 3 |
| 38 | 8098136 | Кронштейн | 1 |
| 39 | 4190282 | Зажим | 1 |
| 40 | 4323155 | Резиновая втулка | 1 |
| 42 | 8105423 | Кронштейн | 1 |
| 43 | 4626522 | Удерживающий клапан | 2 |
| 44 | A852122 | Адаптер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4625632 | Адаптер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | A852343 | Угловой штуцер | 2 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | A852133 | Адаптер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 3107660 | Крышка | 1 |
| 49 | J900860 | Болт | 4 |
| 51 | A590108 | Плоская шайба | 1 |
| 52 | M500807 | Гайка | 4 |
| 53 | A590908 | Пружинная шайба | 1 |
| 54 | J260816 | Болт с шайбой | 9 |
| 54A | J900816 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 56 | 4633950 | Хомут трубки | 4 |
| 57 | 3108809 | Трубка | 1 |
| 60 | J900820 | Болт | 6 |
| 61 | A590908 | Пружинная шайба | 15 |
| 62 | J222008 | Шайба | 8 |
| 63 | J222008 | Шайба | 2 |
| 64 | J780816 | Болт с внутренним шестигранником | 3 |
| 65 | 4720477 | Плоская шайба | 11 |
| 66 | J780820 | Болт с внутренним шестигранником | 2 |
| 101 | 4616252 | Седло винта | 1 |
| 103 | 4417300 | Седло винта | 1 |
| 201 | 4616252 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
