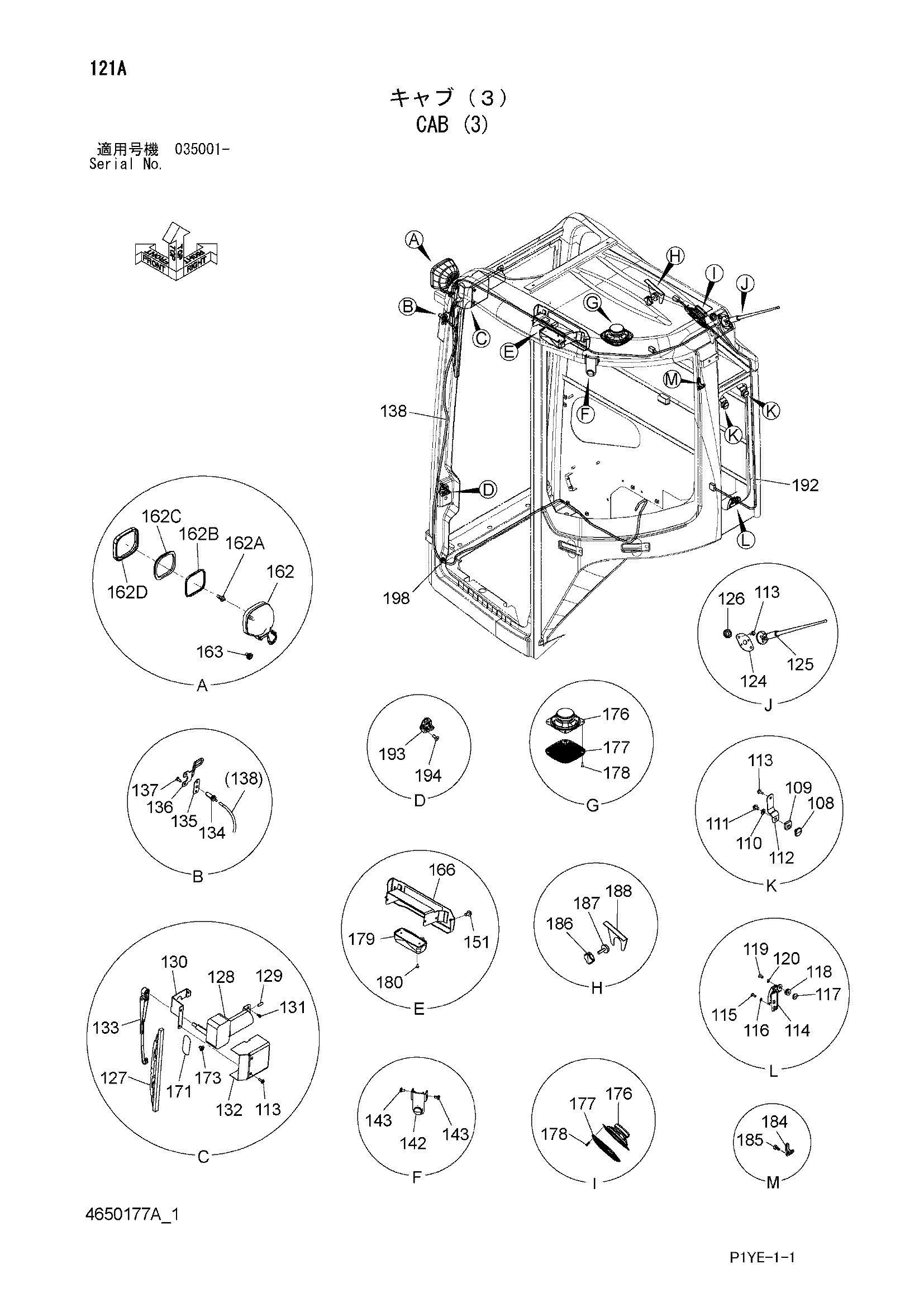

Кабина (3) — HITACHI ZX30UR-3

Заводская схема «Кабина (3)» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
108	4424666	Гайка	2
109	4642284	Амортизатор	2
110	4685315	Шайба	2
111	4424757	Болт	2
112	4631022	Пружина	2
113	4380970	Болт	6
114	4347060	Замок	1
115	4380958	Винт	2
116	4424752	Шайба	2
117	4424676	Фиксатор	1
118	4347062	Амортизатор	1
119	4424750	Винт	1
120	4424751	Шайба	1
124	4657921	Пластина	1
125	4642309	Антенна	1
126	4685316	Резиновая втулка	1
127	4652360	Отвал	1
128	4436370	Гидромотор	1
129	4657922	Колпачок	2
130	4657950	Пластина	1
131	4685317	Винт	2
132	4657917	Крышка	1
133	4642345	Рукоять	1
134	4380989	Форсунка	1
135	4424709	Пластина	1
136	4657915	Стойка	1
137	4380957	Винт	2
138	4642273	Шланг	1
142	4665274	Ограничитель	1
143	4425821	Болт	2
151	4424770	Болт	2
162	4608379	Фара	1
162A	4375215	Лампа	1
162B	4428123	Прокладка	1
162C	4634053	Рассеиватель	1
162D	4634054	Обод	1
163	4642275	Резиновая втулка	1
166	4657913	Крышка	1
171	4642326	Уплотнение	1
173	4424723	Заклёпка	1
176	4407334	Динамик	2
177	4364504	Решётка	2
178	4424712	Винт	8
179	4642311	Плафон кабины	1
180	4680261	Винт	2
184	4642352	Подвес	1
185	4680547	Винт	2
186	4436356	Рукоятка	1
187	4436357	Амортизатор	1
188	4657925	Амортизатор	1
192	4657914	Жгут проводов	1
193	4347035	Ответная планка	1
194	4424759	Болт	2
198	4380977	Резиновая втулка	1
