Генератор — HITACHI ZX30UR-3

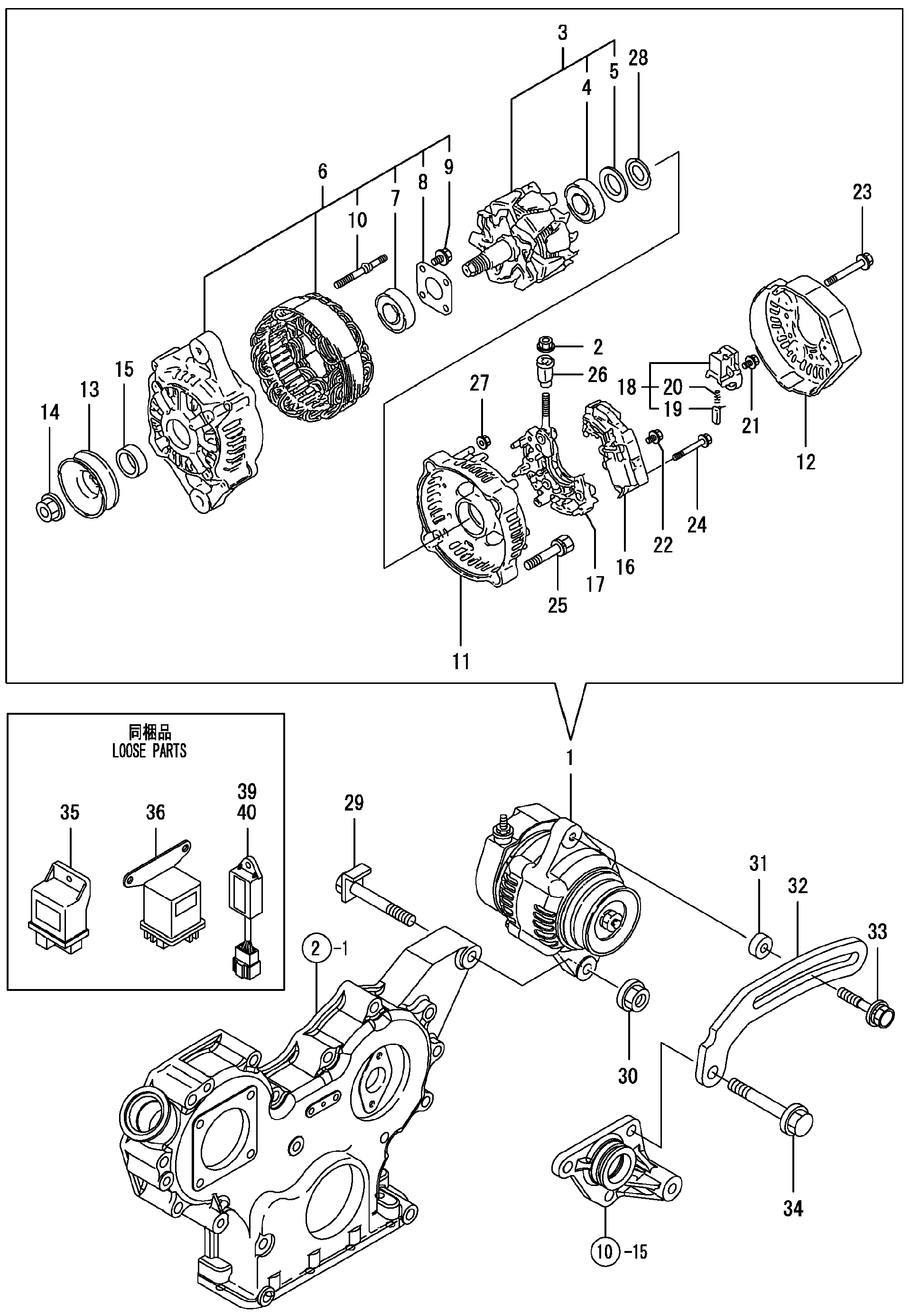

Заводская схема «Генератор» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	YNM129423-77200	Генератор	1
2	YNMX9490561001	Гайка	1
3	YNM119620-77380	Ротор в сборе	1
4	YNM123501-79240	Подшипник, шарик	1
5	YNM119620-79250	Крышка, подшипник	1
6	YNM119620-77421	Фламе в сборе, привод	1
7	YNM119620-79200	Шарик подшипник	1
8	YNM119620-79210	Пластина	1
9	YNM119620-79220	Винт	4
10	YNM119620-79230	Болт, шпилька	2
11	YNM119620-77440	Фламе в сборе, задний	1
12	YNM129240-79300	Крышка	1
13	YNM119620-77461	Шкив	1
14	YNM119620-77471	Гайка	1
15	YNM119620-77490	Втулка	1
16	YNM129423-77710	Регулятор в сборе	1
17	YNM119620-79260	Держатель	1
18	YNM129052-79270	Держатель, щётка	1
19	YNM119620-77480	Щётка в сборе	2
20	YNM119620-79280	Пружина	2
21	YNM119620-79290	Винт	6
22	YNM119620-79300	Винт	1
23	YNM119620-79310	Болт	3
24	YNM119620-79320	Винт W/шайба	2
25	YNM119620-79330	Болт	2
26	YNM119620-79340	Инсулатион втулка	1
27	YNM119620-79350	Гайка	2
28	YNM119620-79360	Упорный шайба	1
29	YNM119740-77250	Болт, M10X76	1
30	YNM26306-100002	Гайка	1
31	YNM119940-77270	Механизм натяжения, ремень	1
32	YNM119940-77330	Механизм натяжения, ремень	1
33	YNM129972-77341	Болт, регулировочный	1
34	YNM26106-080452	Болт M 8X 45 с покрытием	1
35	YNM119802-77200	Реле, защитный	1
36	YNM119650-77910	Реле, гров	1
39	YNM128300-77920	Таймер	1
40	YNM129211-77920	Таймер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
