Электрооборудование (1)(ML) — HITACHI ZX30UR-3

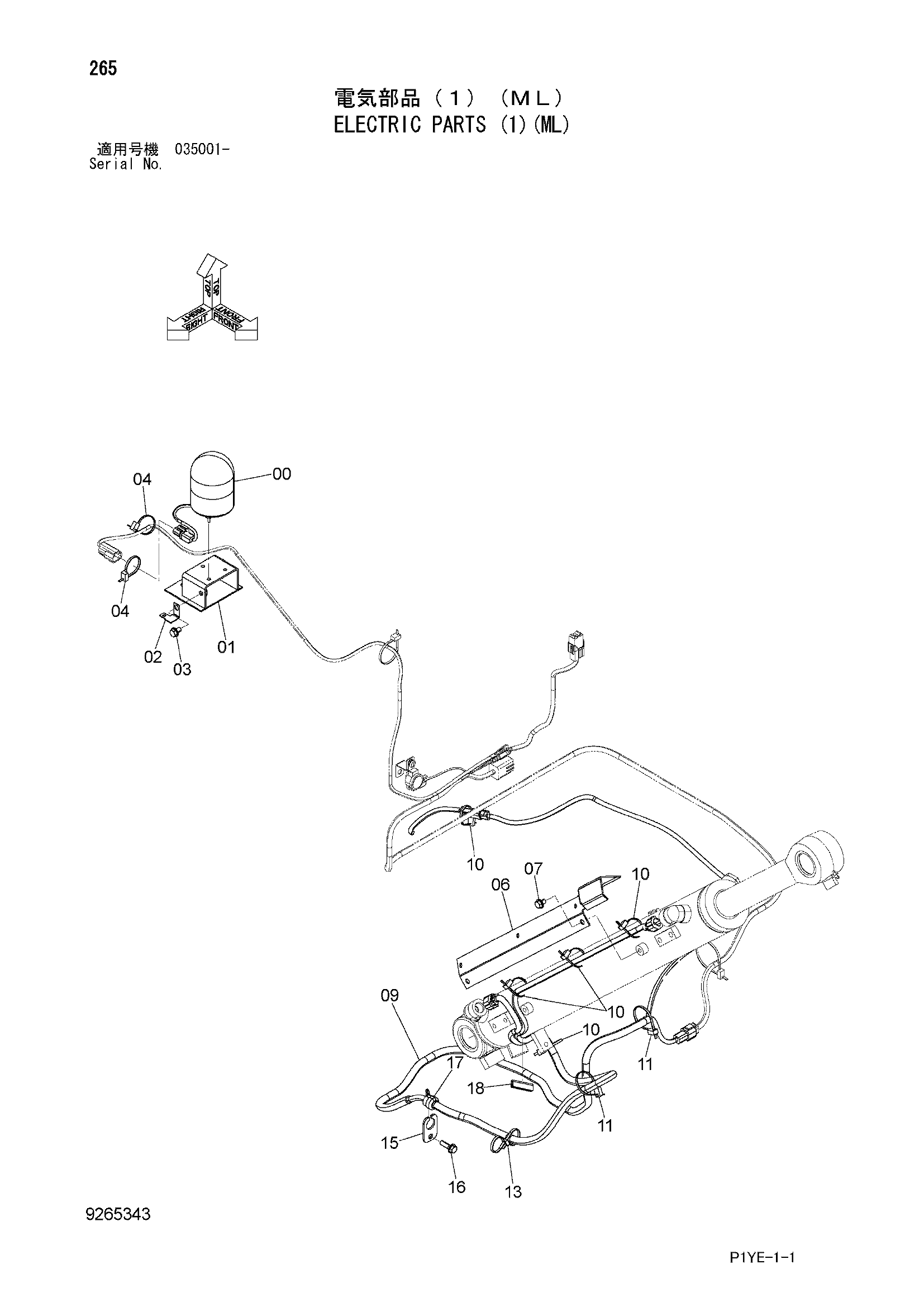

Заводская схема «Электрооборудование (1)(ML)» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4426187 | Фонарь | 1 |
| 01 | 8104401 | Кронштейн | 1 |
| 02 | 4408572 | Кронштейн | 1 |
| 03 | J260816 | Болт с шайбой | 1 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4055311 | Ленточный зажим | 2 |
| 06 | 3108240 | Кронштейн | 1 |
| 07 | J260814 | Болт с шайбой | 2 |
| 07A | J900814 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 3108256 | Жгут проводов | 1 |
| 10 | 4055311 | Ленточный зажим | 5 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 13 | 4371049 | Ленточный зажим | 1 |
| 15 | 9765921 | Кронштейн | 1 |
| 16 | J260830 | Болт с шайбой | 1 |
| 16A | J900830 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4652001 | Втулка | 1 |
| 18 | 4488326 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
