Основные гидролинии (2) — HITACHI ZX30UR-3

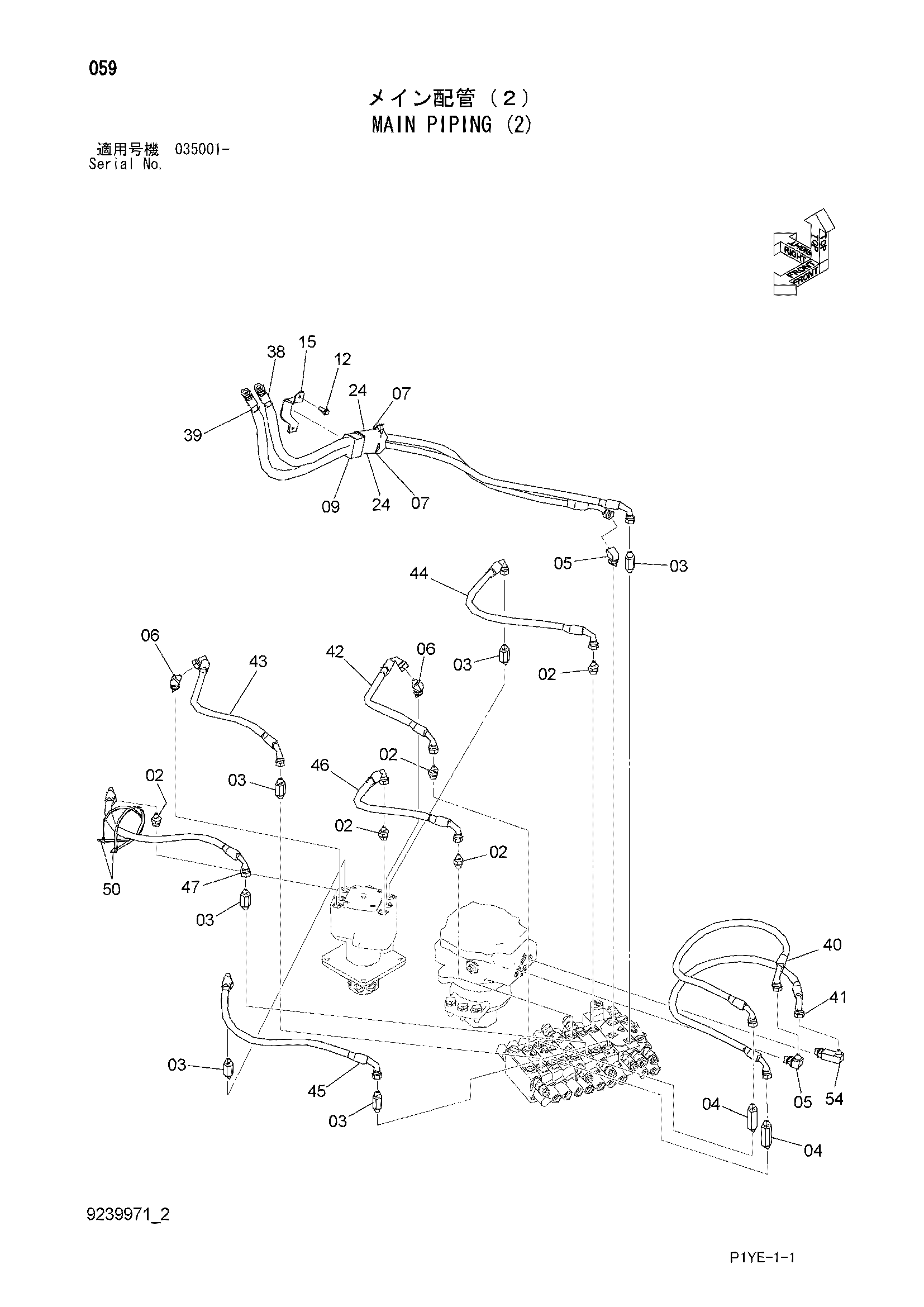

Заводская схема «Основные гидролинии (2)» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852133 | Адаптер | 5 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4276965 | Адаптер | 6 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4325979 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852333 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852233 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4055311 | Ленточный зажим | 2 |
| 09 | 4622375 | Резиновая втулка | 1 |
| 12 | J260825 | Болт с шайбой | 2 |
| 12A | J900825 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 15 | 9765310 | Хомут | 1 |
| 24 | 4646519 | Трубка | 2 |
| 38 | 4645773 | Шланг (A2) | 1 |
| 39 | 4645774 | Шланг (B2) | 1 |
| 40 | 4645775 | Шланг (A8) | 1 |
| 41 | 4645776 | Шланг (B8) | 1 |
| 42 | 4645777 | Шланг (A9) | 1 |
| 43 | 4645778 | Шланг (B9) | 1 |
| 44 | 4645779 | Шланг (A3) | 1 |
| 45 | 4645780 | Шланг (B3) | 1 |
| 46 | 4645781 | Шланг (A4) | 1 |
| 47 | 4645782 | Шланг (B4) | 1 |
| 50 | 4323613 | Ленточный зажим | 2 |
| 54 | 4277650 | Угловой штуцер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
