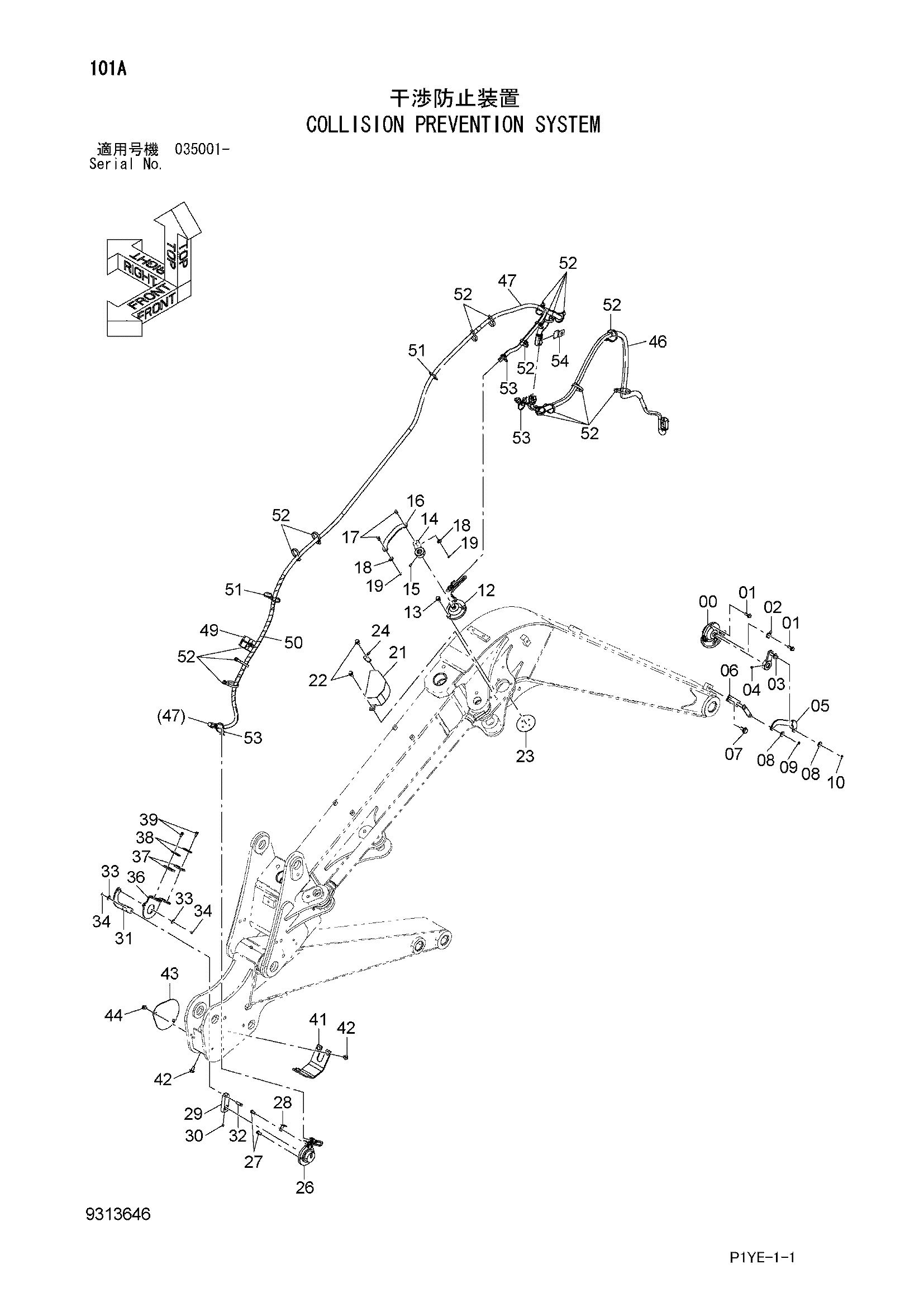

Коллисион предотвращение система — HITACHI ZX30UR-3
Заводская схема «Коллисион предотвращение система» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4483139 | Датчик угла | 1 |
| 01 | J260825 | Болт с шайбой | 2 |
| 01A | J900825 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4336875 | Кронштейн | 1 |
| 03 | 9762670 | Рычаг | 1 |
| 04 | M040612 | Установочный винт | 1 |
| 05 | 4619976 | Тяга | 1 |
| 06 | 8110996 | Рычаг | 1 |
| 07 | J271025 | Болт с шайбой | 1 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | A590110 | Плоская шайба | 2 |
| 09 | 4603981 | Шплинт | 1 |
| 10 | 4696130 | Шплинт | 1 |
| 12 | 4483139 | Датчик угла | 1 |
| 13 | J260820 | Болт с шайбой | 3 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 9771212 | Рычаг | 1 |
| 15 | M040612 | Установочный винт | 1 |
| 16 | 4702163 | Тяга | 1 |
| 17 | 4702166 | Палец | 2 |
| 18 | A590108 | Плоская шайба | 2 |
| 19 | 4603981 | Шплинт | 2 |
| 21 | 8096669 | Крышка | 1 |
| 22 | J260820 | Болт с шайбой | 2 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | 4423556 | Уплотнение | 1 |
| 24 | 4336875 | Кронштейн | 1 |
| 26 | 4483139 | Датчик угла | 1 |
| 27 | 4627504 | Винт | 3 |
| 28 | 4257159 | Кронштейн | 1 |
| 29 | 4619978 | Рычаг | 1 |
| 30 | M040612 | Установочный винт | 1 |
| 31 | 9771213 | Рычаг | 1 |
| 32 | 4702168 | Палец | 1 |
| 33 | A590108 | Плоская шайба | 2 |
| 34 | 4603981 | Шплинт | 2 |
| 36 | 3116666 | Кронштейн | 1 |
| 37 | 4447268 | Пластина | 2 |
| 38 | 4447269 | Пластина | 2 |
| 39 | J260616 | Болт с шайбой | 4 |
| 39A | J900616 | Болт | 1 |
| 39B | A590106 | Плоская шайба | 1 |
| 41 | 9768987 | Крышка | 1 |
| 42 | J260820 | Болт с шайбой | 3 |
| 42A | J900820 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 43 | 4622026 | Крышка | 1 |
| 44 | J260816 | Болт с шайбой | 2 |
| 44A | J900816 | Болт | 1 |
| 44B | A590108 | Плоская шайба | 1 |
| 46 | 3118616 | Жгут проводов | 1 |
| 47 | 3118615 | Жгут проводов | 1 |
| 49 | 4447140 | Резиновая прокладка | 1 |
| 50 | 4327293 | Защитный кожух | 1 |
| 51 | 4371049 | Ленточный зажим | 2 |
| 52 | 4323613 | Ленточный зажим | 17 |
| 53 | 4055311 | Ленточный зажим | 3 |
| 54 | 4610592 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
