Рычаги хода (2) — HITACHI ZX30UR-3

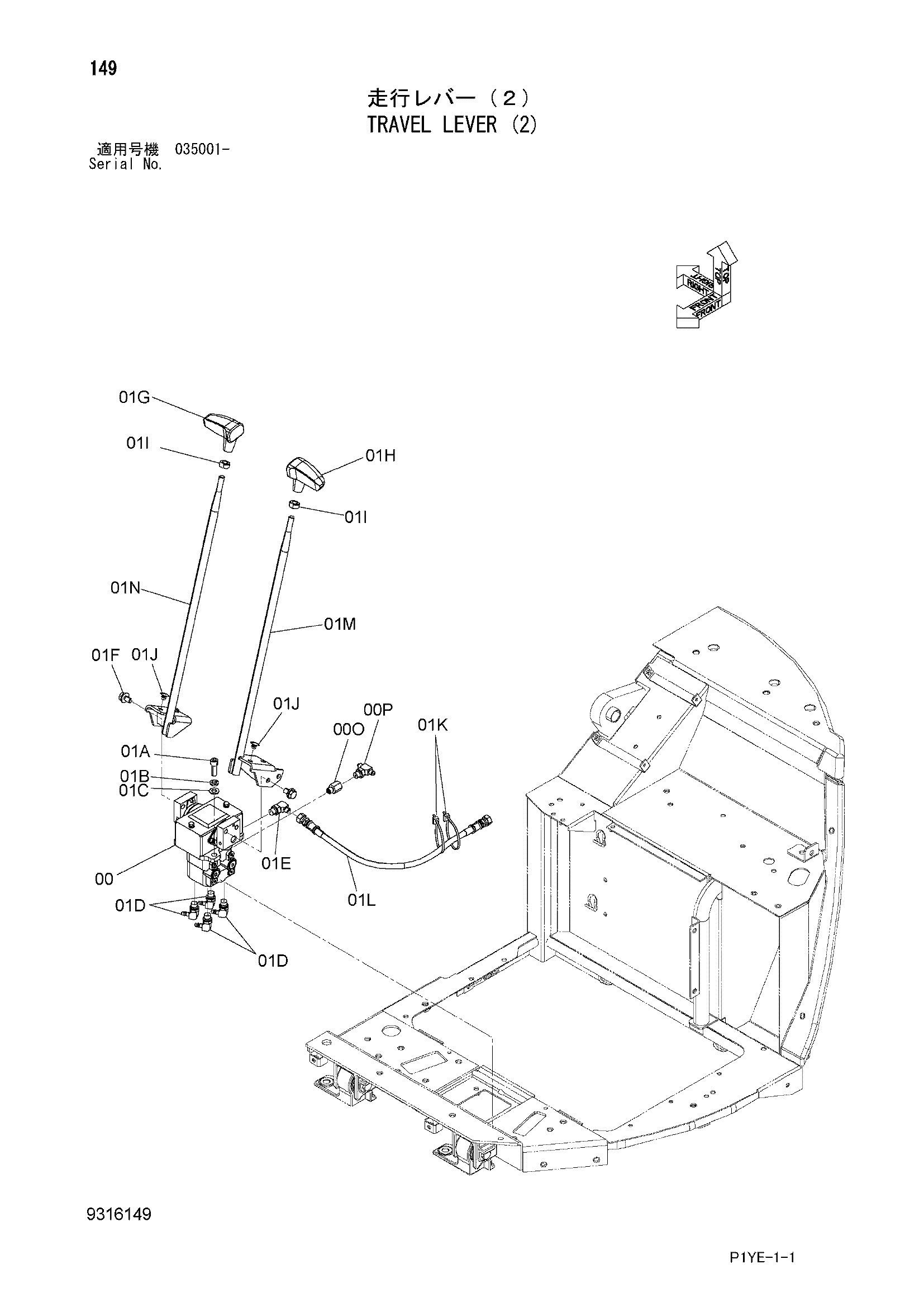

Заводская схема «Рычаги хода (2)» для HITACHI ZX30UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4609765 | Пилотный клапан | 1 |
| 01 | 9316150 | Гидролинии хода | 1 |
| 01A | J781030 | Болт с внутренним шестигранником | 2 |
| 01B | A590910 | Пружинная шайба | 2 |
| 01C | A590110 | Плоская шайба | 2 |
| 01D | 4467375 | Угловой штуцер | 4 |
| 01DA | 957366 | Уплотнительное кольцо | 1 |
| 01E | A852322 | Угловой штуцер | 1 |
| 01EA | 957366 | Уплотнительное кольцо | 1 |
| 01F | J271020 | Болт с шайбой | 4 |
| 01FA | J901020 | Болт | 1 |
| 01FB | J222010 | Шайба | 1 |
| 01G | 2051176 | Рукоятка (правый) | 1 |
| 01H | 2051177 | Рукоятка (левый) | 1 |
| 01I | 4424185 | Гайка | 2 |
| 01J | 4352415 | Пробка | 4 |
| 01K | 4323613 | Ленточный зажим | 2 |
| 01L | 4669004 | Пластиковый шланг (VT) | 1 |
| 01M | 7053867 | Рычаг (левый) | 1 |
| 01N | 7053868 | Рычаг (правый) | 1 |
| 01O | 4653765 | Фильтр | 1 |
| 01P | A852522 | Тройник | 1 |
| 01PA | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
