Отвал рычаг (2) — HITACHI ZX30UR-2U

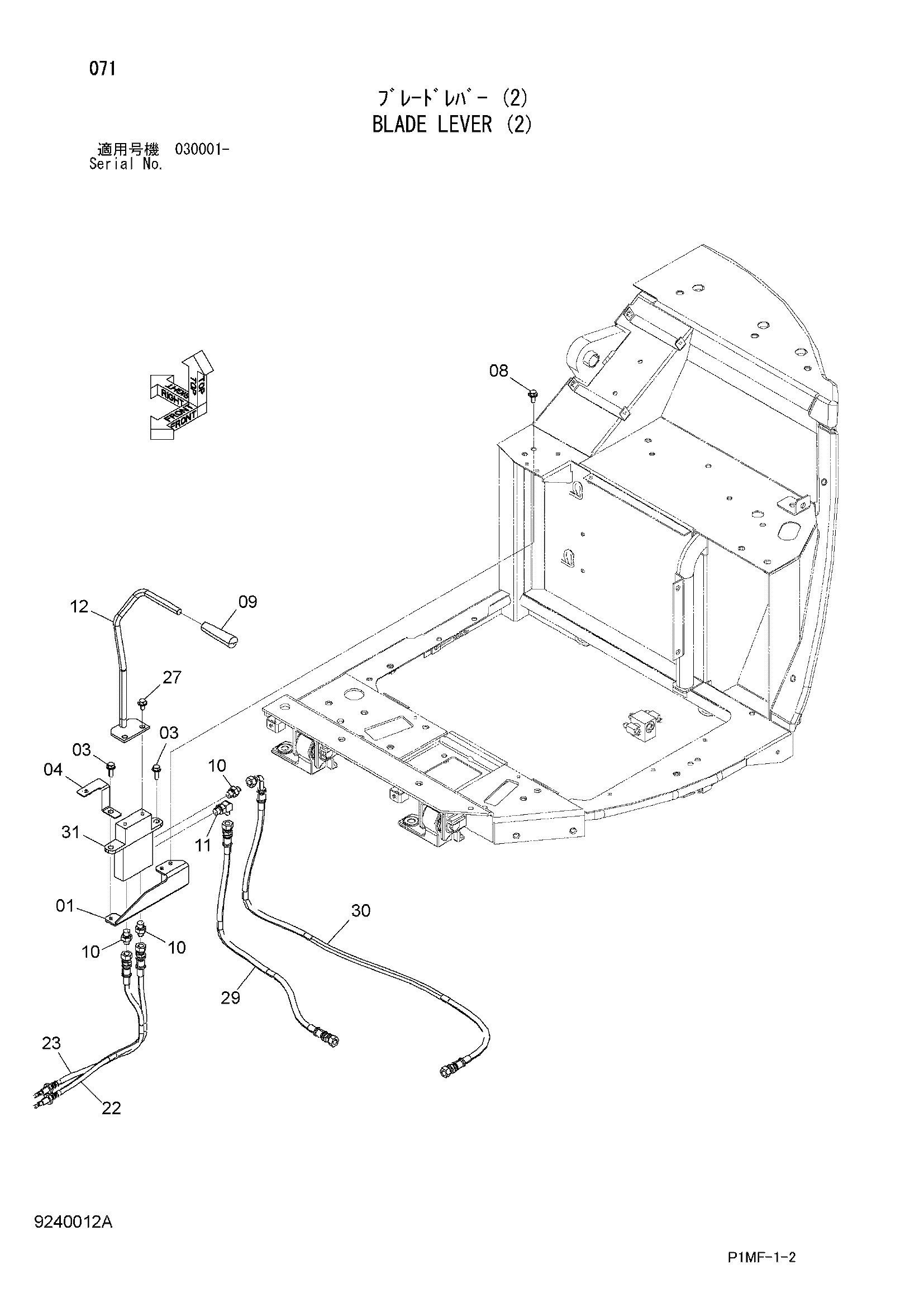

Заводская схема «Отвал рычаг (2)» для HITACHI ZX30UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8102017 | Кронштейн | 1 |
| 03 | J260825 | Болт с шайбой | 2 |
| 03A | J900825 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 9764962 | Кронштейн | 1 |
| 08 | J260820 | Болт с шайбой | 2 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4363754 | Рукоятка | 1 |
| 10 | A852122 | Адаптер | 3 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 8103142 | Рычаг | 1 |
| 22 | 4646945 | Шланг (X1) | 1 |
| 23 | 4646946 | Шланг (X2) | 1 |
| 27 | J260816 | Болт с шайбой | 2 |
| 27A | J900816 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 29 | 4646949 замена: 4668997 | Шланг (XP) | 1 |
| 29 | 4668997 | Пластиковый шланг (XP) | 1 |
| 30 | 4646950 замена: 4668998 | Шланг (XT) | 1 |
| 30 | 4668998 | Пластиковый шланг (XT) | 1 |
| 31 | 4647100 замена: 4700877 | Пилотный клапан | 1 |
| 31 | 4700877 | Пилотный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
