Детали пола (2)(кабина)(для ауто-идле) — HITACHI ZX30UR-2U

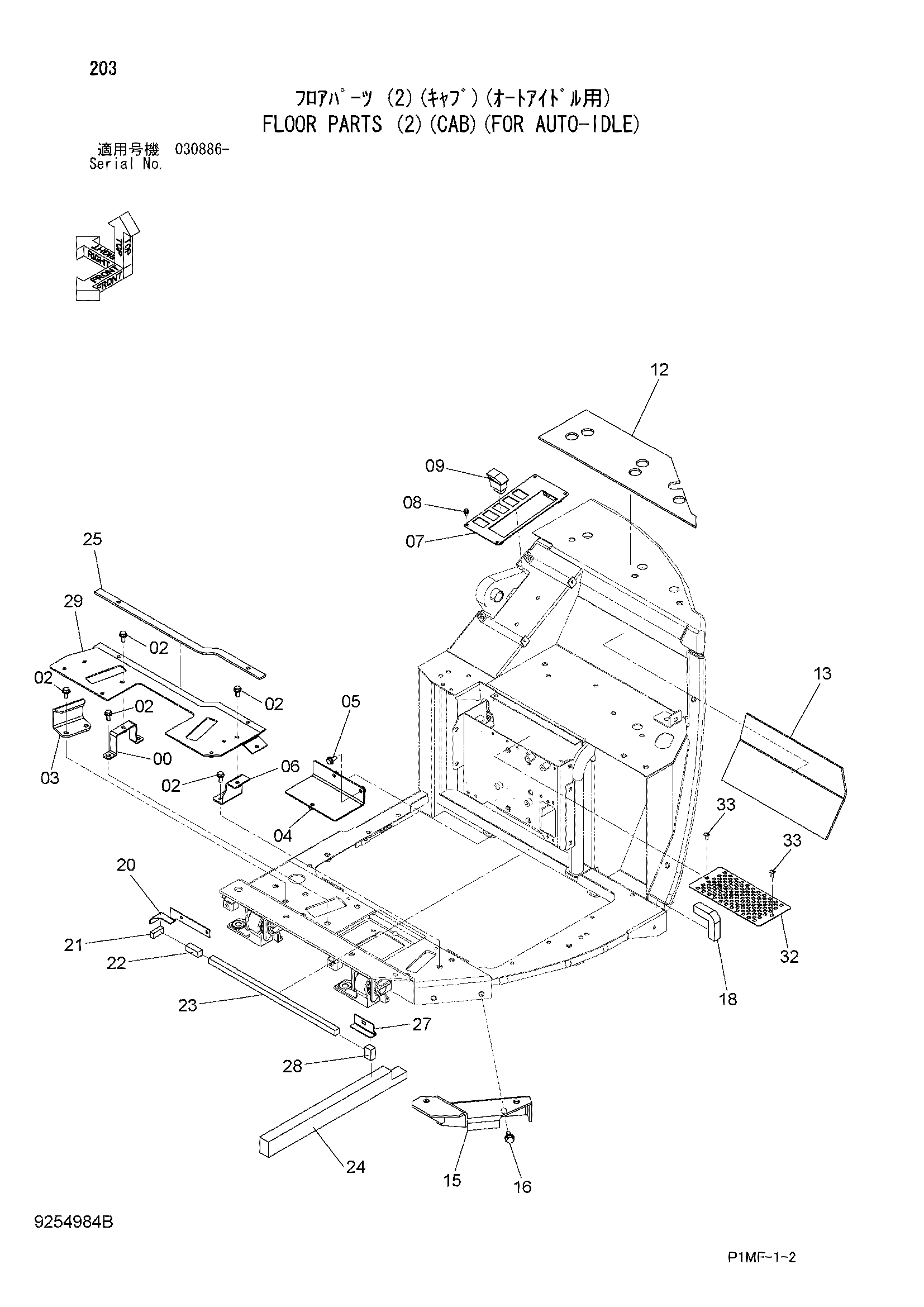

Заводская схема «Детали пола (2)(кабина)(для ауто-идле)» для HITACHI ZX30UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762188 | Кронштейн | 1 |
| 02 | J260820 | Болт с шайбой | 8 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4651661 | Кронштейн | 1 |
| 04 | 9762190 | Кронштейн | 1 |
| 05 | J260820 | Болт с шайбой | 2 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | 9765436 | Кронштейн | 1 |
| 07 | 8097207 | Крышка | 1 |
| 08 | J680616 | Винт с шайбой | 4 |
| 09 | 4627509 | Выключатель | 1 |
| 12 | 4642510 | Резиновая прокладка | 1 |
| 13 | 4642511 | Резиновая прокладка | 1 |
| 15 | 7049445 | Кронштейн | 1 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4643617 | Резиновая прокладка | 1 |
| 20 | 3117553 | Кронштейн | 1 |
| 21 | 4706874 | Резиновая прокладка | 1 |
| 22 | 4706883 | Резиновая прокладка | 1 |
| 23 | 4706884 | Резиновая прокладка | 1 |
| 24 | 4706885 | Резиновая прокладка | 1 |
| 25 | 4706886 | Резиновая прокладка | 1 |
| 27 | 4706881 | Кронштейн | 1 |
| 28 | 4706882 | Резиновая прокладка | 1 |
| 29 | 7057754 | Кронштейн | 1 |
| 32 | 4710674 | Пластина | 1 |
| 33 | J650614 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
