Крышка (2) — HITACHI ZX30UR-2U

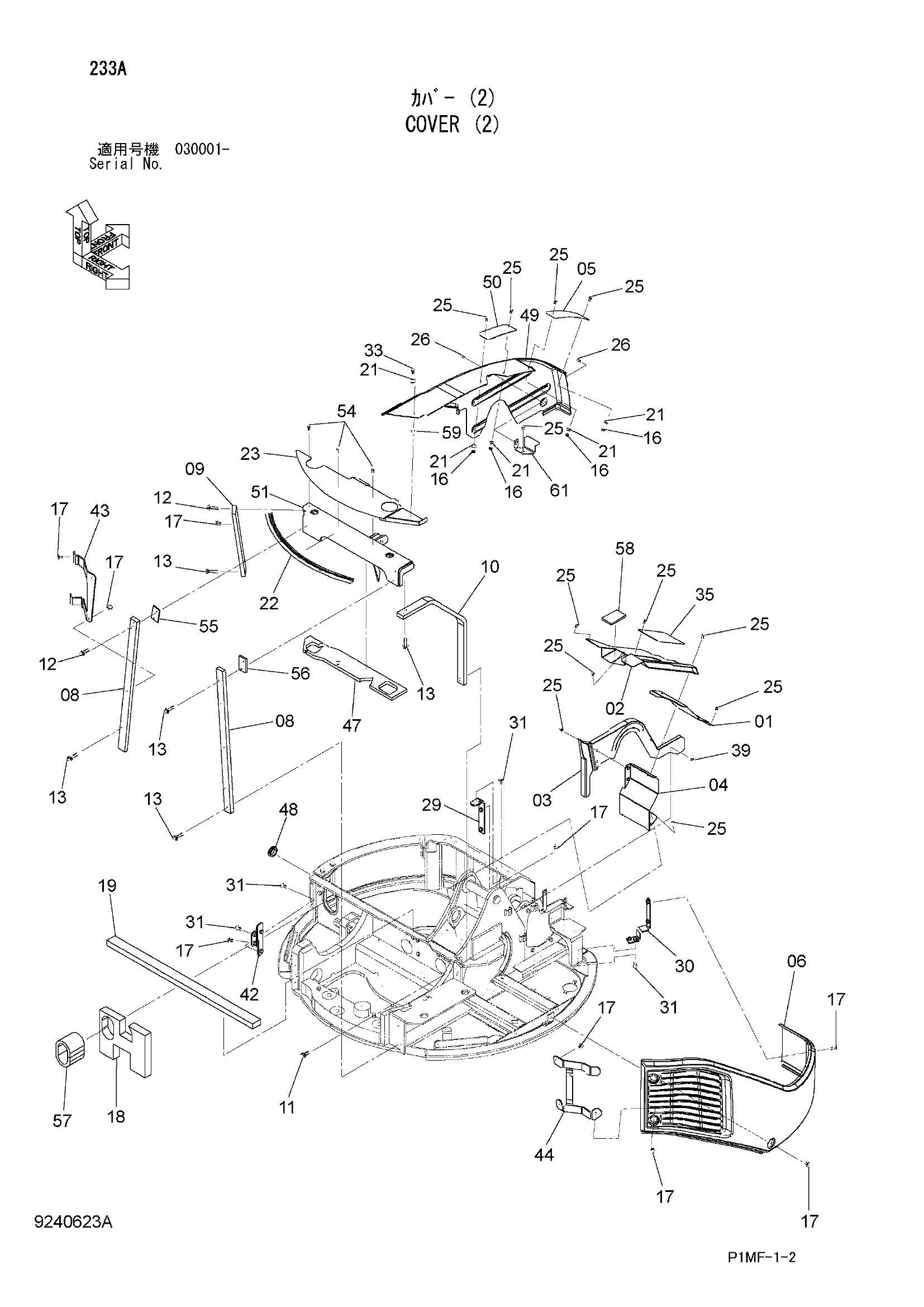

Заводская схема «Крышка (2)» для HITACHI ZX30UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3106772 | Крышка | 1 |
| 02 | 7049679 | Крышка | 1 |
| 03 | 7049678 | Крышка | 1 |
| 04 | 8103152 | Крышка | 1 |
| 05 | 4646531 | Крышка | 1 |
| 06 | 6024243 | Крышка | 1 |
| 08 | 4605658 | Пластина | 2 |
| 09 | 4605657 | Пластина | 1 |
| 10 | 3099309 | Пластина | 1 |
| 11 | J271235 | Болт с шайбой | 2 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271245 | Болт с шайбой | 4 |
| 12A | J901245 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271250 | Болт с шайбой | 10 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | M500807 | Гайка | 4 |
| 17 | J271020 | Болт с шайбой | 16 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4611653 | Резиновая прокладка | 1 |
| 19 | 4646520 | Резиновая прокладка | 1 |
| 21 | 4338215 | Шайба | 5 |
| 22 | 4628929 | Резиновое уплотнение | 1 |
| 23 | 8096808 | Крышка | 1 |
| 25 | J260816 | Болт с шайбой | 20 |
| 25A | J900816 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | J260820 | Болт с шайбой | 2 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 29 | 9761888 | Кронштейн | 1 |
| 30 | 9761889 | Кронштейн | 1 |
| 31 | J271025 | Болт с шайбой | 8 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | J900820 | Болт | 1 |
| 35 | 4621924 | Крышка | 1 |
| 39 | 4657786 | Болт фланец | 2 |
| 42 | 9762986 | Кронштейн | 1 |
| 43 | 8097476 | Кронштейн | 1 |
| 44 | 8097477 | Кронштейн | 1 |
| 47 | 4624549 | Резиновая прокладка | 1 |
| 48 | 4632335 | Резиновая втулка | 1 |
| 48 | 4665442 | Резиновая втулка | 1 |
| 49 | 6023228 замена: 6025347 | Крышка | 1 |
| 49 | 6025347 замена: 6027288 | Крышка | 1 |
| 49 | 6027288 | Крышка | 1 |
| 50 | 4622195 | Крышка | 1 |
| 50 | 4682198 | Крышка | 1 |
| 51 | 7049676 | Опора | 1 |
| 54 | J260825 | Болт с шайбой | 3 |
| 54A | J900825 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 55 | 4637615 | Пластина | 1 |
| 56 | 4637616 | Пластина | 1 |
| 57 | 4622281 | Резиновая прокладка | 1 |
| 58 | 4646397 | Резиновое уплотнение | 1 |
| 59 | 4653507 | Втулка | 1 |
| 61 | 9761647 | Кронштейн | 1 |
| 61 | 9767519 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
