Консоль (правый) — HITACHI ZX30UR-2

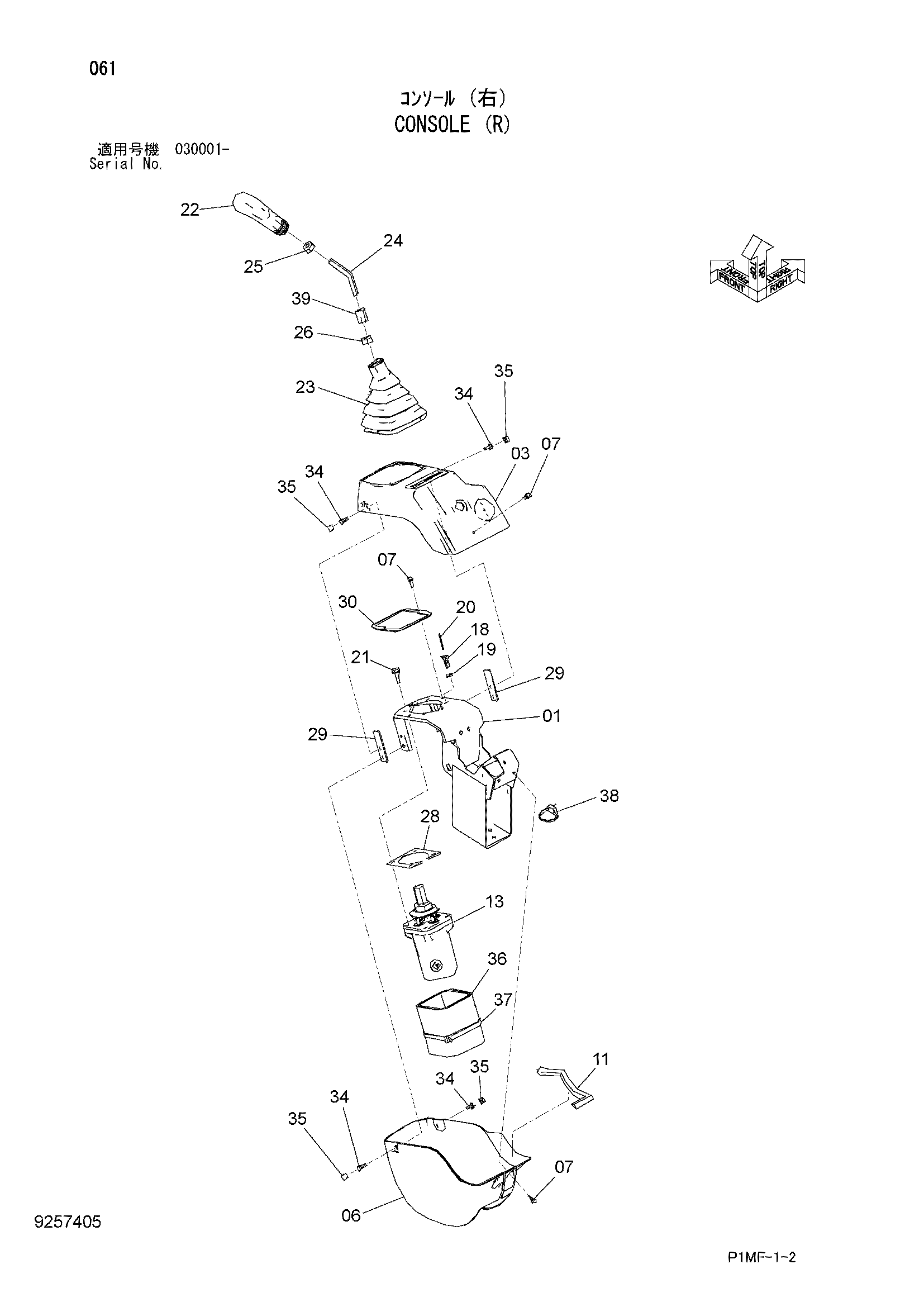

Заводская схема «Консоль (правый)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4648658 | Рама | 1 |
| 03 | 4607415 | Крышка | 1 |
| 06 | 4607416 | Крышка | 1 |
| 07 | J680616 | Винт с шайбой | 5 |
| 11 | 4610899 | Резиновая прокладка | 1 |
| 13 | 4611037 | Пилотный клапан | 1 |
| 18 | 4609956 | Болт | 1 |
| 19 | A590108 | Плоская шайба | 1 |
| 20 | 4144011 | Пружинный штифт | 1 |
| 21 | J260825 | Болт с шайбой | 3 |
| 21A | J900825 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | 2051864 | Рукоятка | 1 |
| 23 | 1032582 | Защитный чехол | 1 |
| 24 | 4646905 | Рычаг | 1 |
| 25 | J952012 | Гайка | 1 |
| 26 | J950012 | Гайка | 1 |
| 28 | 4627373 | Уплотнение | 1 |
| 29 | 4627374 | Уплотнение | 2 |
| 30 | 3106482 | Пластина | 1 |
| 34 | J260616 | Болт с шайбой | 4 |
| 34A | J900616 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 35 | 4624545 | Колпачок | 4 |
| 36 | 4629329 | Стекловата | 1 |
| 37 | 4323613 | Ленточный зажим | 1 |
| 38 | 4055311 | Ленточный зажим | 1 |
| 39 | 4642220 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
