Смещаемый стрела детали — HITACHI ZX30UR-2

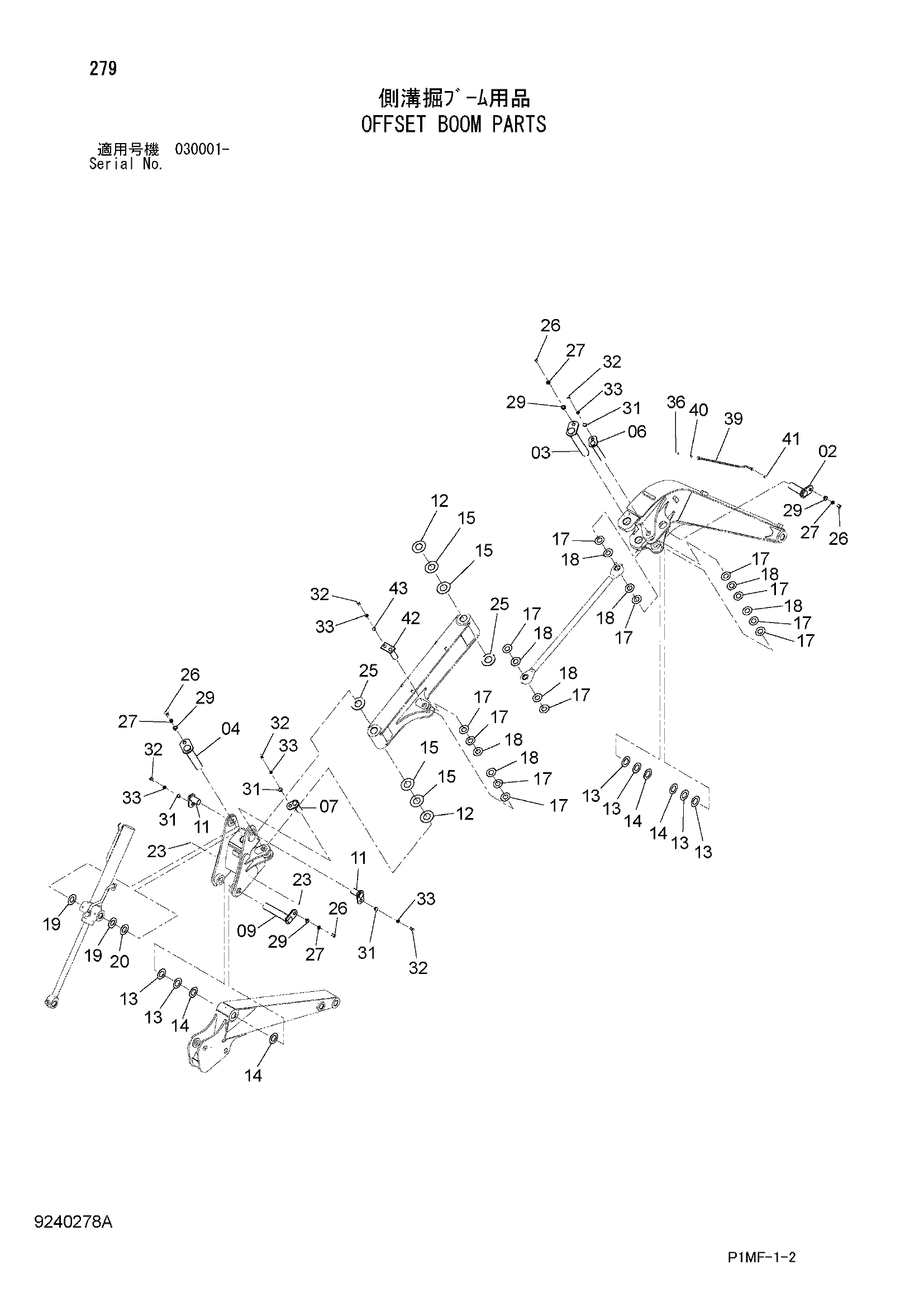

Заводская схема «Смещаемый стрела детали» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9758142 | Палец | 1 |
| 03 | 9758147 | Палец | 1 |
| 04 | 9758148 | Палец | 1 |
| 06 | 9758164 | Палец | 1 |
| 07 | 9758145 | Палец | 1 |
| 09 | 9758143 | Палец | 1 |
| 11 | 9765052 | Палец | 2 |
| 12 | 4374458 | Упорная пластина | 2 |
| 13 | 4377897 | Регулировочная шайба 0.5mm | 6 |
| 14 | 4377899 | Регулировочная шайба 1.0mm | 4 |
| 15 | 4353803 | Регулировочная шайба 0.5mm | 4 |
| 17 | 4367639 | Регулировочная шайба 0.5mm | 12 |
| 18 | 4367641 | Регулировочная шайба 1.0mm | 8 |
| 19 | 4352136 | Регулировочная шайба 0.5mm | 2 |
| 20 | 4354260 | Регулировочная шайба 1.0mm | 1 |
| 23 | 4484294 | Пробка | 4 |
| 25 | 4406348 | Упорная пластина | 2 |
| 26 | J901435 | Болт | 4 |
| 26 | J901440 | Болт | 4 |
| 27 | A590914 | Пружинная шайба | 4 |
| 29 | 4339355 | Втулка | 4 |
| 32 | J901230 | Болт | 5 |
| 32 | J901235 | Болт | 5 |
| 33 | A590912 | Пружинная шайба | 5 |
| 31 | 4339354 | Втулка | 4 |
| 36 | J75581 | Пресс-маслёнка | 1 |
| 39 | 3106249 | Трубка | 1 |
| 40 | 4622774 | Штуцер трубки | 1 |
| 41 | 4345297 | Штуцер трубки | 1 |
| 42 | 9766012 | Палец | 1 |
| 43 | 4294696 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
