Кондиционер (2-1) — HITACHI ZX30UR-2

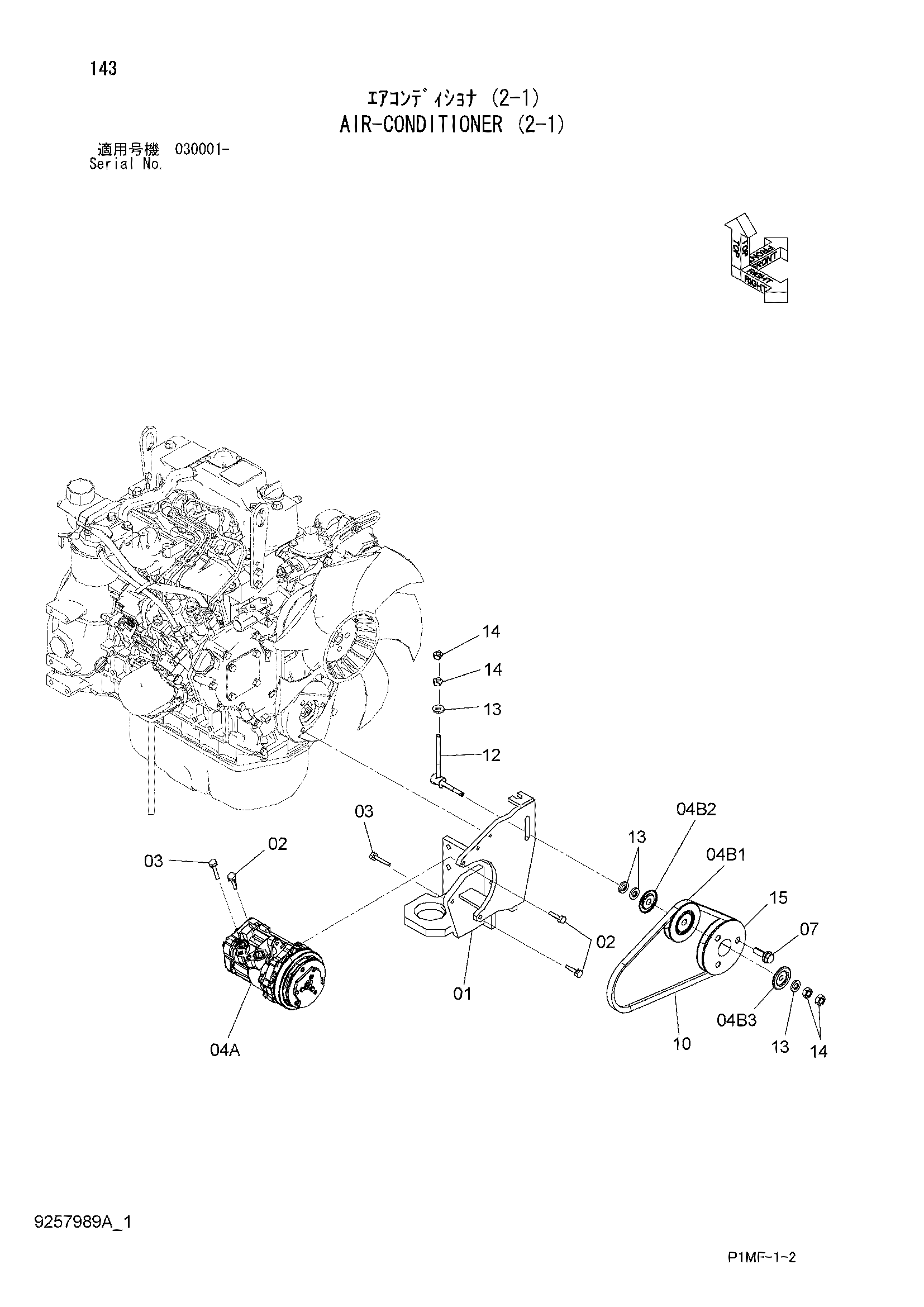

Заводская схема «Кондиционер (2-1)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7045704 | Кронштейн | 1 |
| 02 | J260830 | Болт с шайбой | 3 |
| 02A | J900830 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J260840 | Болт с шайбой | 2 |
| 03A | J900840 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 9252081 | Кондиционер | 1 |
| 04A | 4615804 | Компрессор | 1 |
| 04B | 4615808 | Шкив | 1 |
| 04B1 | 4615809 | Шкив | 1 |
| 04B2 | 4615810 | Крышка пыль | 1 |
| 04B3 | 4615811 | Крышка пыль | 1 |
| 07 | J271035 | Болт с шайбой | 3 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 10 | 4615852 | Ремень V | 1 |
| 12 | 9761980 | Болт | 1 |
| 13 | J222010 | Шайба | 4 |
| 14 | J950010 | Гайка | 4 |
| 15 | 3101339 замена: 3107854 | Шкив | 1 |
| 15 | 3107854 | Шкив | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
