Коллисион предотвращение система — HITACHI ZX30UR-2

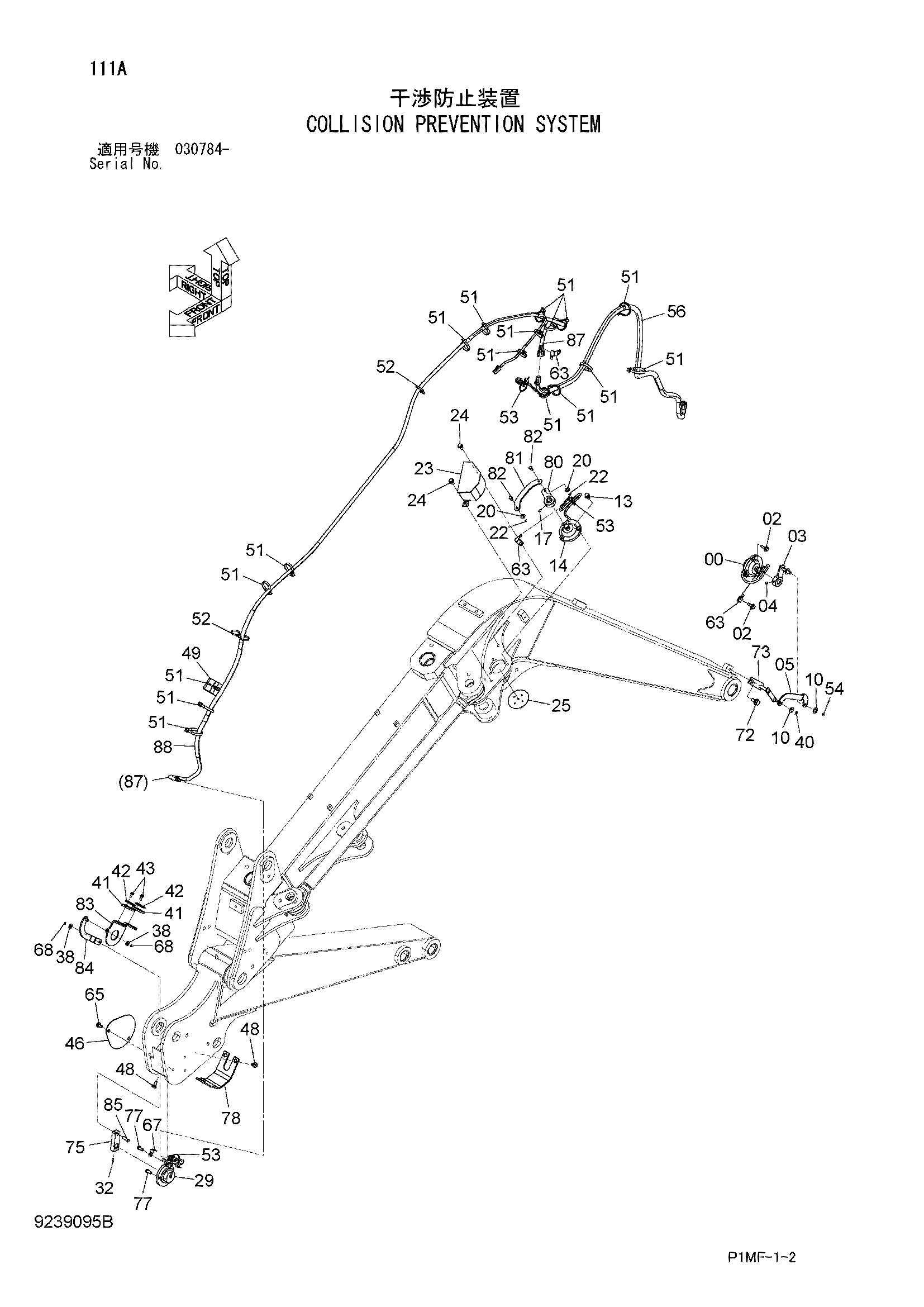

Заводская схема «Коллисион предотвращение система» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4483139 | Датчик угла | 1 |
| 02 | J260825 | Болт с шайбой | 2 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 9762670 | Рычаг | 1 |
| 04 | M040612 | Установочный винт | 1 |
| 05 | 4619976 | Тяга | 1 |
| 10 | A590110 | Плоская шайба | 2 |
| 13 | J260820 | Болт с шайбой | 3 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4483139 | Датчик угла | 1 |
| 17 | M040612 | Установочный винт | 1 |
| 20 | A590108 | Плоская шайба | 2 |
| 22 | 4603981 | Шплинт | 2 |
| 23 | 8096669 | Крышка | 1 |
| 24 | J260820 | Болт с шайбой | 2 |
| 24A | J900820 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | 4423556 | Уплотнение | 1 |
| 29 | 4483139 | Датчик угла | 1 |
| 32 | M040612 | Установочный винт | 1 |
| 38 | A590108 | Плоская шайба | 2 |
| 40 | 4603981 | Шплинт | 1 |
| 41 | 4447268 | Пластина | 2 |
| 42 | 4447269 | Пластина | 2 |
| 43 | J260616 | Болт с шайбой | 4 |
| 43A | J900616 | Болт | 1 |
| 43B | A590106 | Плоская шайба | 1 |
| 46 | 4622026 | Крышка | 1 |
| 48 | J260820 | Болт с шайбой | 3 |
| 48A | J900820 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | 4447140 | Резиновая прокладка | 1 |
| 51 | 4323613 | Ленточный зажим | 17 |
| 52 | 4371049 | Ленточный зажим | 2 |
| 53 | 4055311 | Ленточный зажим | 3 |
| 54 | 4696130 | Шплинт | 1 |
| 56 | 3106255 | Жгут проводов | 1 |
| 63 | 4336875 | Кронштейн | 3 |
| 65 | J260816 | Болт с шайбой | 2 |
| 65A | J900816 | Болт | 1 |
| 65B | A590108 | Плоская шайба | 1 |
| 67 | 4257159 | Кронштейн | 1 |
| 68 | 4603981 | Шплинт | 2 |
| 72 | J271025 | Болт с шайбой | 1 |
| 72A | J901025 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 73 | 8110996 | Рычаг | 1 |
| 75 | 4619978 | Рычаг | 1 |
| 77 | 4627504 | Винт | 3 |
| 78 | 9768987 | Крышка | 1 |
| 80 | 9771212 | Рычаг | 1 |
| 81 | 4702163 | Тяга | 1 |
| 82 | 4702166 | Палец | 2 |
| 83 | 3116666 | Кронштейн | 1 |
| 84 | 9771213 | Рычаг | 1 |
| 85 | 4702168 | Палец | 1 |
| 87 | 3117009 | Жгут проводов | 1 |
| 88 | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
