Наклон устройство — HITACHI ZX30UR-2

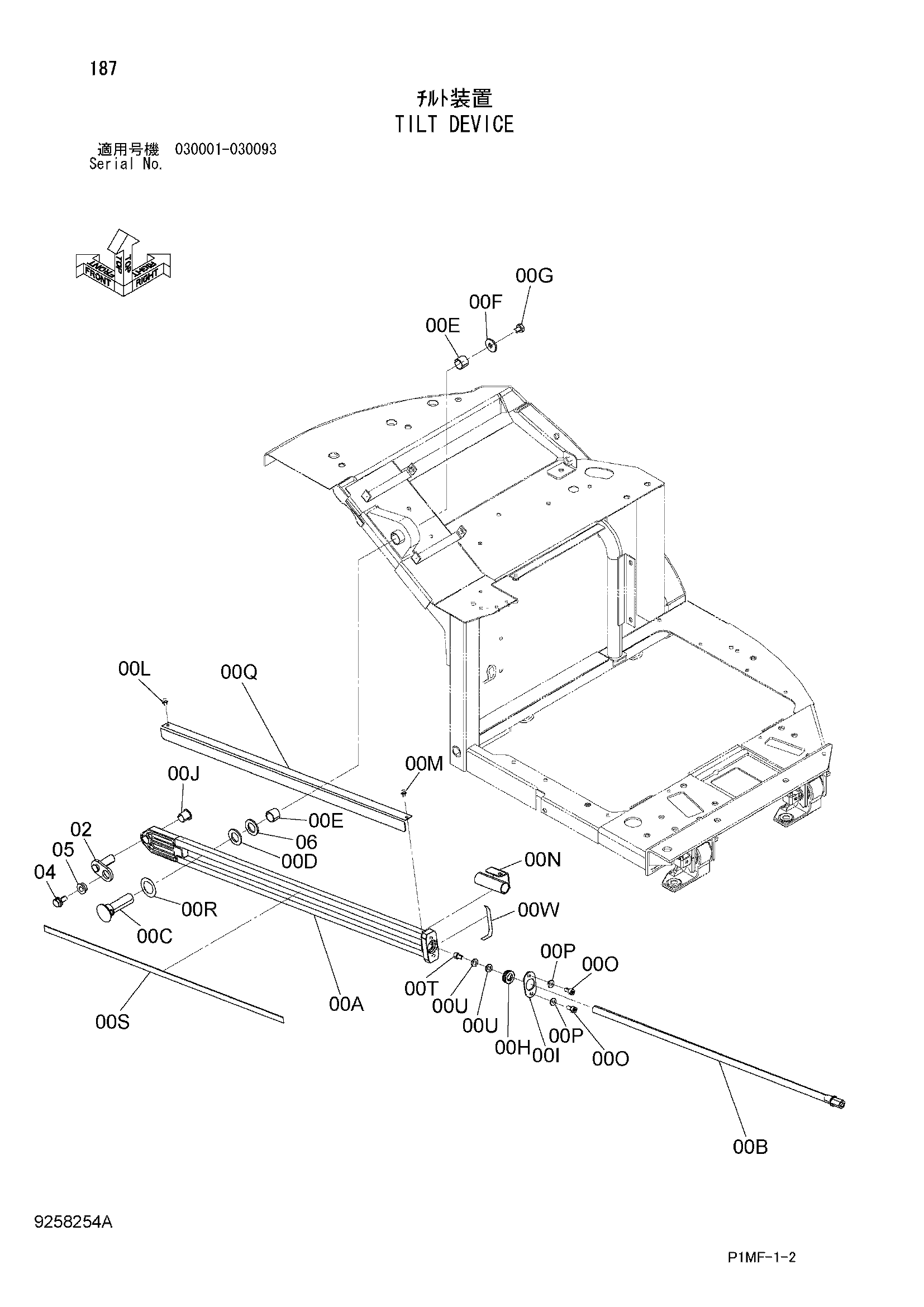

Заводская схема «Наклон устройство» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9258253 | Устройство наклон | 1 |
| 00A | 7049715 | Кронштейн | 1 |
| 00B | 9765431 | Болт | 1 |
| 00C | 4651867 замена: 3107842 | Палец | 1 |
| 00D | A590122 | Плоская шайба | 1 |
| 00E | 4627409 | Втулка | 2 |
| 00F | J217083 | Шайба | 1 |
| 00G | J901016 | Болт | 1 |
| 00H | 4627407 | Шариковый подшипник | 1 |
| 00I | 4627411 | Пластина | 1 |
| 00J | 4627414 | Втулка | 1 |
| 00L | J260610 | Болт с шайбой | 1 |
| 00LA | J900610 | Болт | 1 |
| 00LB | A590106 | Плоская шайба | 1 |
| 00M | J260612 | Болт с шайбой | 1 |
| 00MA | J900612 | Болт | 1 |
| 00MB | A590106 | Плоская шайба | 1 |
| 00N | 9766006 | Кронштейн | 1 |
| 00O | J780816 | Болт с внутренним шестигранником | 2 |
| 00P | A590108 | Плоская шайба | 2 |
| 00Q | 4647002 | Крышка | 1 |
| 00R | 4635824 | Шайба | 1 |
| 00S | 4647003 | Сиденье | 1 |
| 00T | J780816 | Болт с внутренним шестигранником | 1 |
| 00U | J222008 | Шайба | 2 |
| 00W | 4656655 | Сиденье | 1 |
| 02 | 9764979 | Палец | 1 |
| 04 | J271025 | Болт с шайбой | 1 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4294696 | Втулка | 1 |
| 06 | A590122 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
