Дополнительный трубопроводы (стрела) — HITACHI ZX30UR-2

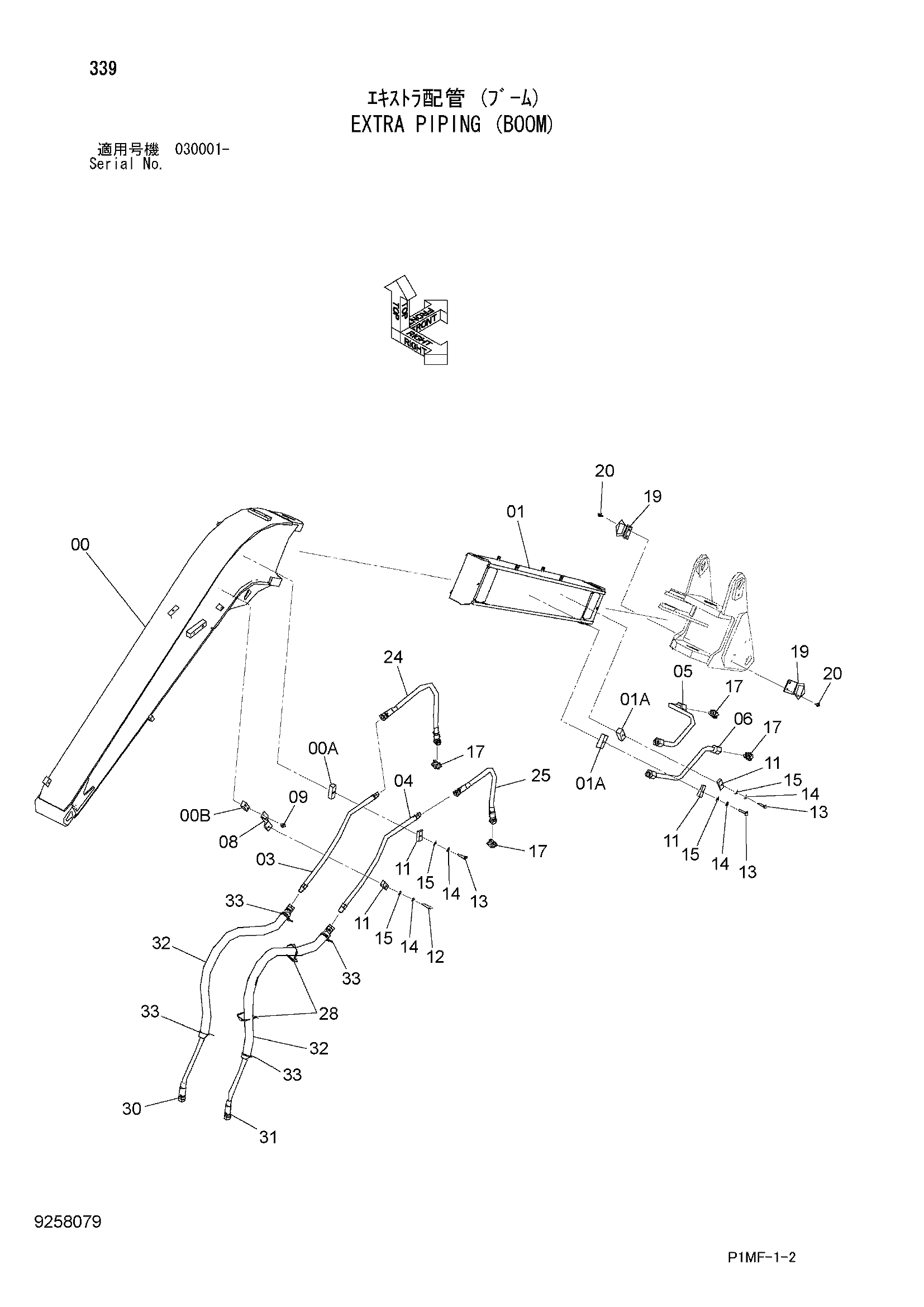

Заводская схема «Дополнительный трубопроводы (стрела)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4417300 | Седло винта | 1 |
| 00B | 4616252 | Седло винта | 1 |
| 01A | 4417300 | Седло винта | 2 |
| 03 | 8102572 | Трубка | 1 |
| 04 | 8102573 | Трубка | 1 |
| 05 | 8098069 | Трубка | 1 |
| 06 | 8098070 | Трубка | 1 |
| 08 | 9763685 | Кронштейн | 1 |
| 09 | J260816 | Болт с шайбой | 2 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 4633950 | Хомут трубки | 4 |
| 12 | J901045 | Болт | 1 |
| 13 | J901040 | Болт | 3 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | A590110 | Плоская шайба | 4 |
| 17 | A852244 | Угловой штуцер | 4 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 8098136 | Кронштейн | 2 |
| 20 | J260816 | Болт с шайбой | 4 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 24 | 4643673 | Шланг | 1 |
| 25 | 4643674 | Шланг | 1 |
| 28 | 4323613 | Ленточный зажим | 2 |
| 30 | 4652964 | Шланг (E1) | 1 |
| 31 | 4652965 | Шланг (E2) | 1 |
| 32 | 4489566 | Защита шланга | 2 |
| 33 | 4326365 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
