Гидролинии рабочего оборудования — HITACHI ZX30UR-2

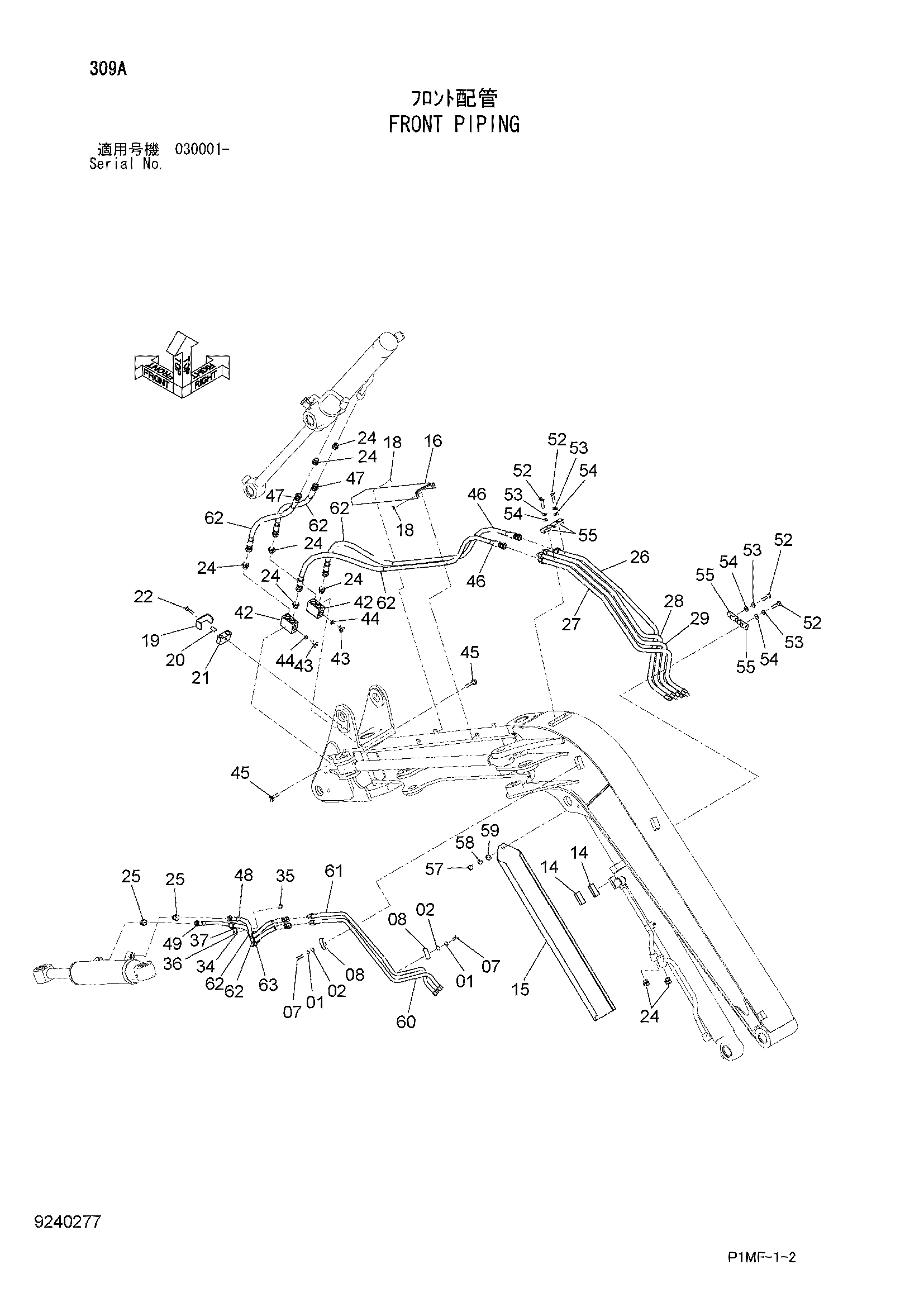

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590908 | Пружинная шайба | 2 |
| 02 | A590108 | Плоская шайба | 2 |
| 07 | J900835 | Болт | 2 |
| 08 | 4275542 | Хомут трубки | 2 |
| 14 | 4352044 | Резиновая прокладка | 2 |
| 15 | 3105431 | Крышка гидроцилиндр. | 1 |
| 16 | 8089573 | Крышка | 1 |
| 18 | J260610 | Болт с шайбой | 4 |
| 18A | J900610 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 19 | 4391195 | Хомут | 1 |
| 20 | 4391196 | Проставка | 1 |
| 21 | 4402284 | Резиновая втулка | 1 |
| 22 | J260840 | Болт с шайбой | 1 |
| 22A | J900840 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 24 | A852133 | Адаптер | 8 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852132 | Адаптер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 8101786 | Трубка | 1 |
| 27 | 8101787 | Трубка | 1 |
| 28 | 8101788 | Трубка | 1 |
| 29 | 8101789 | Трубка | 1 |
| 34 | 4190273 | Зажим | 1 |
| 35 | J260816 | Болт с шайбой | 1 |
| 35A | J900816 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 36 | A590110 | Плоская шайба | 1 |
| 37 | 4411259 | Резиновая втулка | 1 |
| 42 | 3080361 | Блок | 2 |
| 43 | 4336167 | Пробка | 2 |
| 44 | 4509180 | Уплотнительное кольцо | 2 |
| 45 | J271050 | Болт с шайбой | 4 |
| 45A | J901050 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | 4641373 | Шланг | 2 |
| 47 | 4641374 | Шланг | 2 |
| 48 | 4641375 | Шланг | 1 |
| 49 | 4641376 | Шланг | 1 |
| 52 | J901040 | Болт | 4 |
| 53 | A590910 | Пружинная шайба | 4 |
| 54 | A590110 | Плоская шайба | 4 |
| 55 | 4633950 | Хомут трубки | 4 |
| 57 | J901020 | Болт | 1 |
| 58 | A590910 | Пружинная шайба | 1 |
| 59 | A590110 | Плоская шайба | 1 |
| 60 | 8104721 | Трубка | 1 |
| 61 | 8104722 | Трубка | 1 |
| 62 | 4327293 | Защитный кожух | 6 |
| 63 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
