Блокировка трубопроводы — HITACHI ZX30UR-2

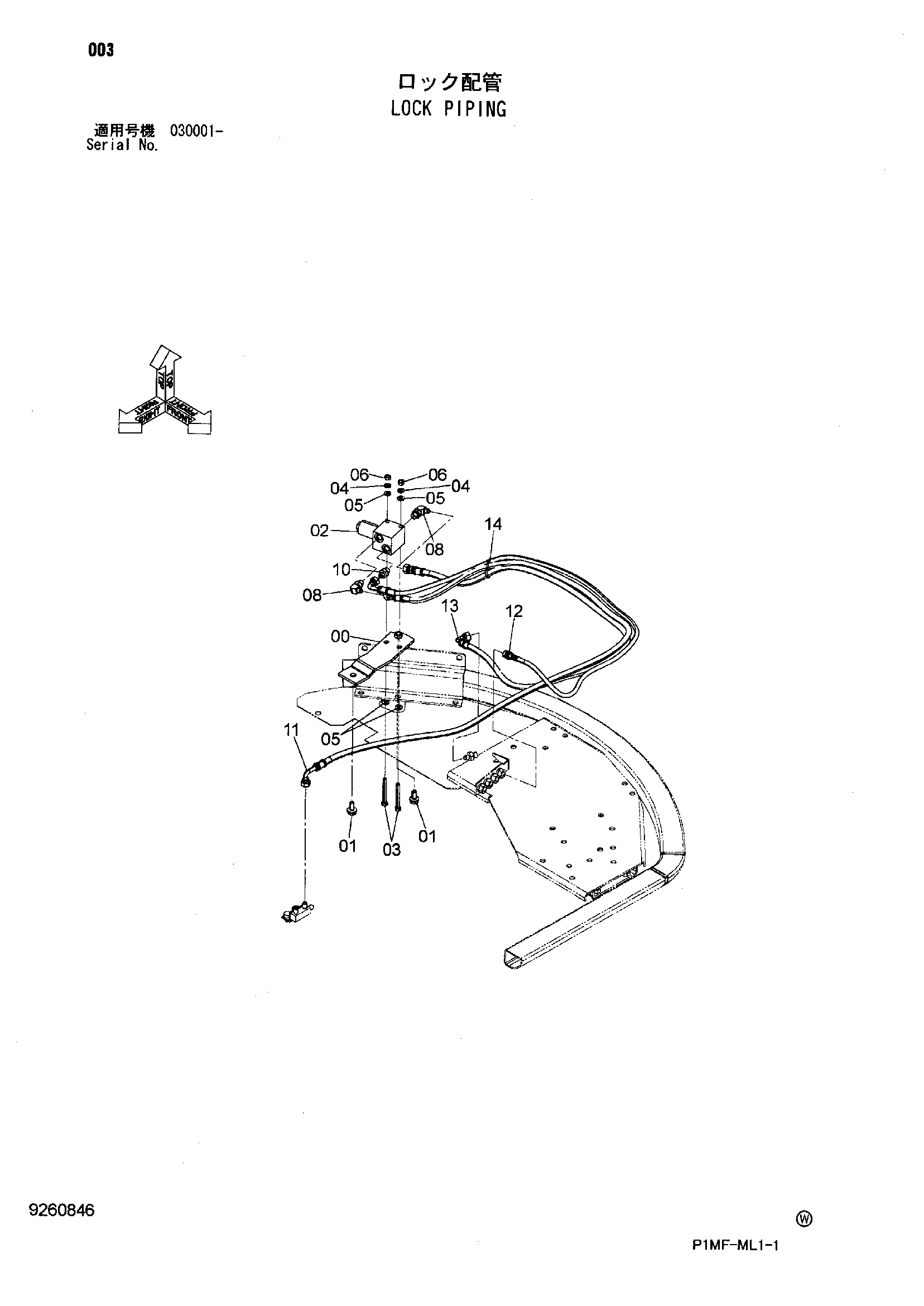

Заводская схема «Блокировка трубопроводы» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761874 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4614657 | Электромагнитный клапан | 1 |
| 03 | J900870 | Болт | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 05 | A590108 | Плоская шайба | 4 |
| 06 | M500807 | Гайка | 2 |
| 08 | A852322 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4647611 | Шланг | 1 |
| 12 | 4647610 | Шланг | 1 |
| 13 | 4656263 | Шланг | 1 |
| 14 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
