Масляный радиатор трубопроводы — HITACHI ZX30UR-2

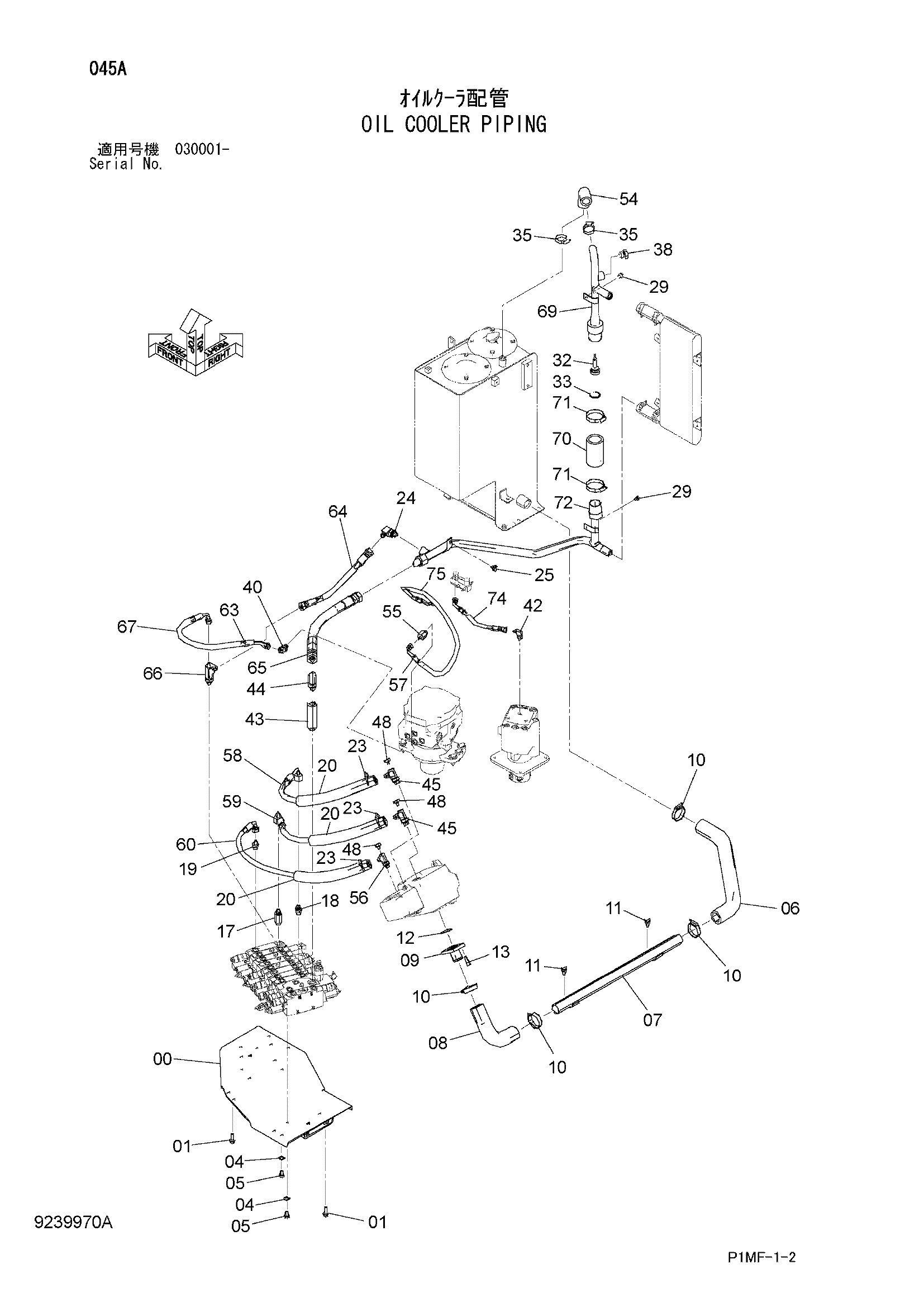

Заводская схема «Масляный радиатор трубопроводы» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096518 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | J222010 | Шайба | 4 |
| 05 | 4623691 | Болт с шайбой | 4 |
| 06 | 3099321 | Резиновый шланг | 1 |
| 07 | 8092770 | Всасывающая трубка | 1 |
| 08 | 3100099 | Резиновый шланг | 1 |
| 09 | 9752265 | Всасывающая трубка | 1 |
| 10 | 4505385 | Хомут шланга | 4 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | A810040 | Уплотнительное кольцо | 1 |
| 13 | J781025 | Болт с внутренним шестигранником | 4 |
| 17 | 4276966 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852134 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852133 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4621216 | Трубка | 3 |
| 23 | 4055311 | Ленточный зажим | 3 |
| 24 | A852344 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | J271020 | Болт с шайбой | 1 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 29 | J260816 | Болт с шайбой | 2 |
| 29A | J900816 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 32 | 4255212 | Клапан | 1 |
| 33 | 446751 | Стопорное кольцо | 1 |
| 35 | 4505243 | Хомут шланга | 2 |
| 38 | A885004 | Пробка | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | A852233 | Угловой штуцер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | A852322 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4621928 | Адаптер | 1 |
| 44 | 4190246 | Угловой штуцер | 1 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4622877 | Тройник | 2 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | A885002 | Пробка | 3 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4638769 | Резиновый шланг | 1 |
| 55 | 4276964 | Адаптер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4633820 | Тройник | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | 4327293 | Защитный кожух | 1 |
| 58 | 4627084 | Шланг (P1) | 1 |
| 59 | 4627085 | Шланг (P2) | 1 |
| 60 | 4627086 | Шланг (P3) | 1 |
| 63 | 4645758 | Шланг (M) | 1 |
| 64 | 4645759 | Шланг | 1 |
| 65 | 4645760 | Шланг | 1 |
| 66 | 4445981 | Тройник | 1 |
| 66A | 4506418 | Уплотнительное кольцо | 1 |
| 67 | 4327293 | Защитный кожух | 1 |
| 69 | 8104704 | Трубка | 1 |
| 70 | 4087298 | Резиновый шланг | 1 |
| 71 | 4504199 | Хомут шланга | 2 |
| 72 | 8104705 | Трубка | 1 |
| 74 | 4645756 замена: 4668987 | Шланг | 1 |
| 74 | 4668987 | Пластиковый шланг | 1 |
| 75 | 4645757 замена: 4668988 | Шланг (DB) | 1 |
| 75 | 4668988 | Пластиковый шланг (DB) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
