Глушитель <U> — HITACHI ZX30UR-2

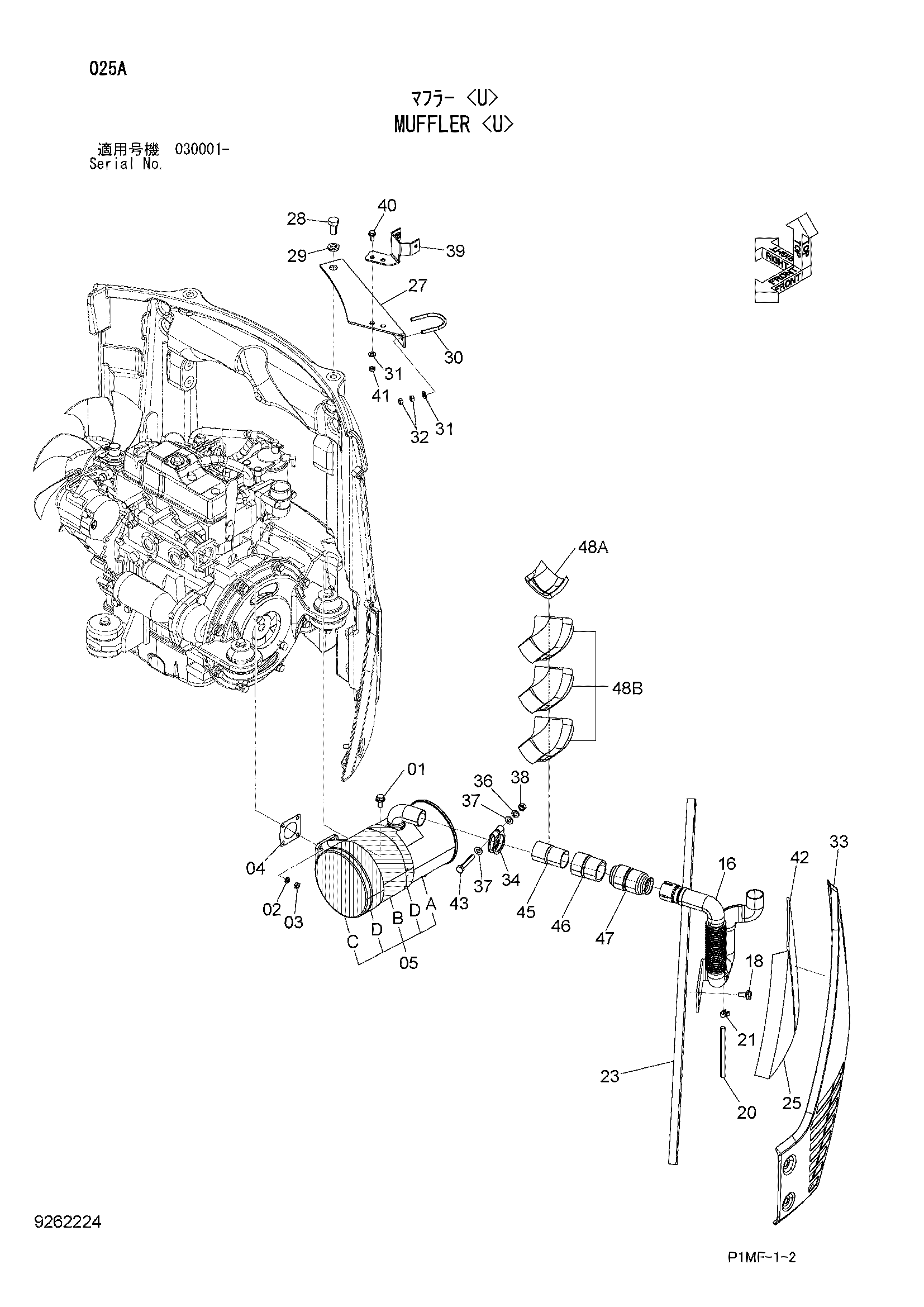

Заводская схема «Глушитель <U>» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | M500807 | Гайка | 4 |
| 04 | 4626349 | Прокладка | 1 |
| 05 | 4673340 | Глушитель | 1 |
| 05B | 4666553 | Стекловата | 1 |
| 05C | 4670028 | Стекловата | 1 |
| 05D | 4670030 | Провод бинд | 2 |
| 16 | 7050555 | Трубка | 1 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4643261 | Трубка | 1 |
| 21 | 4396451 | Хомут шланга | 1 |
| 23 | 4605657 | Пластина | 1 |
| 25 | 4651995 | Резиновая прокладка | 1 |
| 27 | 4654780 | Кронштейн | 1 |
| 28 | J901630 | Болт | 1 |
| 29 | A590916 | Пружинная шайба | 1 |
| 30 | 4624089 | U-образный болт | 1 |
| 31 | J222008 | Шайба | 4 |
| 32 | M500807 | Гайка | 4 |
| 33 | 2051739 | Крышка | 1 |
| 34 | 4620561 | Хомут | 1 |
| 36 | A590910 | Пружинная шайба | 1 |
| 37 | A590110 | Плоская шайба | 2 |
| 38 | J950010 | Гайка | 1 |
| 39 | 9766458 | Кронштейн | 1 |
| 40 | J260820 | Болт с шайбой | 2 |
| 40A | J900820 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 41 | M500807 | Гайка | 2 |
| 42 | 4657656 | Стекловата | 1 |
| 43 | J901065 | Болт | 1 |
| 45 | 4712825 | Крышка трубка | 1 |
| 46 | 4712826 | Стекловата | 1 |
| 47 | 4399513 | Лента | 1 |
| 48 | 4712827 | Стекловата | 1 |
| 49 | 4712828 | Лента | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
