Электрооборудование (1-1) — HITACHI ZX30UR-2

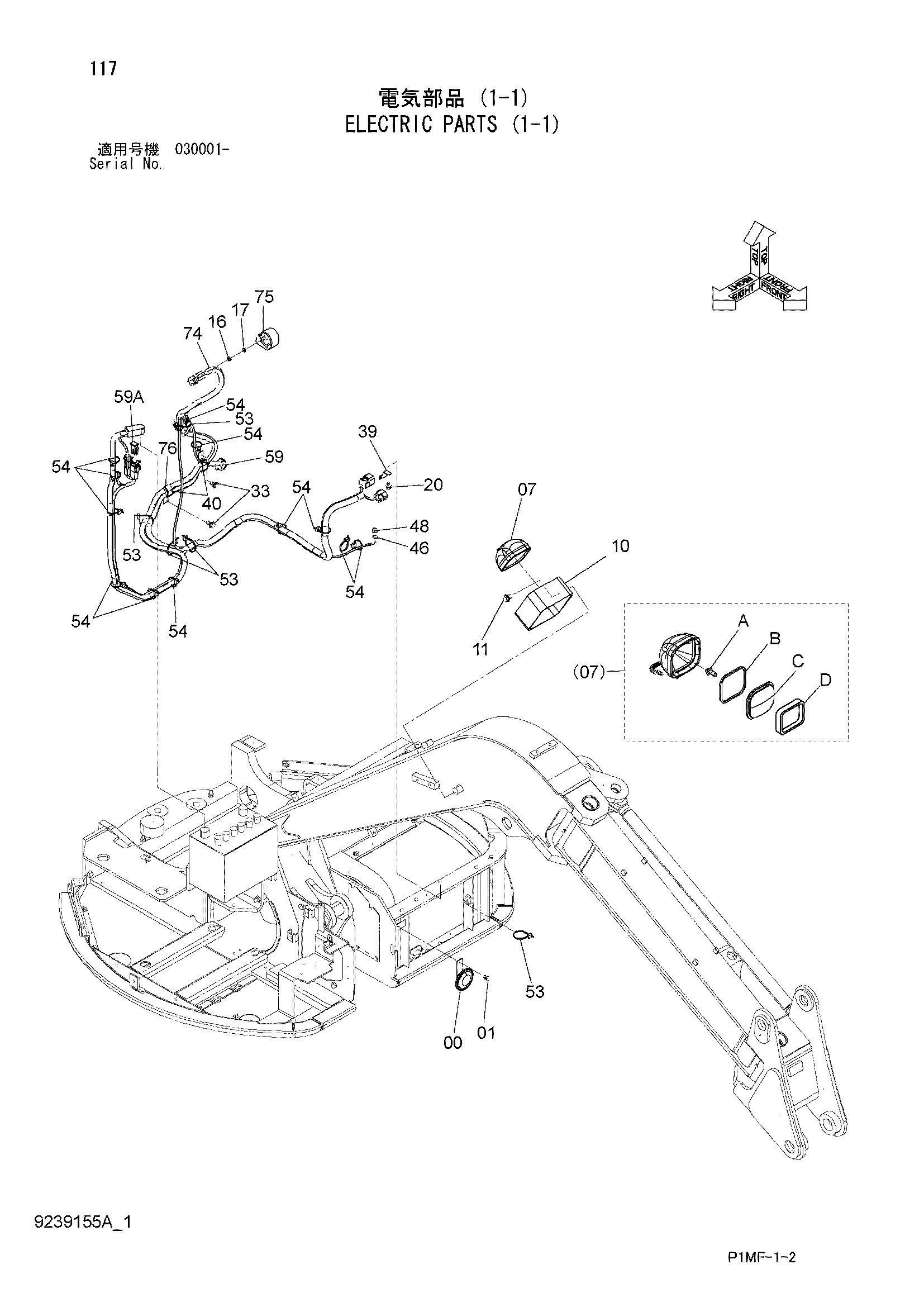

Заводская схема «Электрооборудование (1-1)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608386 | Звуковой сигнал | 1 |
| 01 | J260816 | Болт с шайбой | 1 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 07 | 4608379 | Фара | 1 |
| 07A | 4375215 | Лампа | 1 |
| 07B | 4428123 | Прокладка | 1 |
| 07C | 4634053 | Рассеиватель | 1 |
| 07D | 4634054 | Обод | 1 |
| 10 | 4642075 | Защитный кожух | 1 |
| 11 | J271225 | Болт с шайбой | 1 |
| 11A | J901225 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 16 | M500807 | Гайка | 1 |
| 17 | A590908 | Пружинная шайба | 1 |
| 20 | J271016 | Болт с шайбой | 1 |
| 20A | J901016 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 33 | J271025 | Болт с шайбой | 2 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 39 | 4408572 | Кронштейн | 1 |
| 40 | 4190282 | Зажим | 2 |
| 46 | A590910 | Пружинная шайба | 1 |
| 48 | J950010 | Гайка | 1 |
| 53 | 4055312 | Ленточный зажим | 5 |
| 54 | 4055311 | Ленточный зажим | 12 |
| 59 | 2051498 | Жгут проводов | 1 |
| 59A | 4414201 | Фусибле-линк | 1 |
| 74 | 4644058 | Трос батт. | 1 |
| 75 | 4652855 | Крышка | 1 |
| 76 | 4680038 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
