Основные гидролинии (1) — HITACHI ZX30UR-2

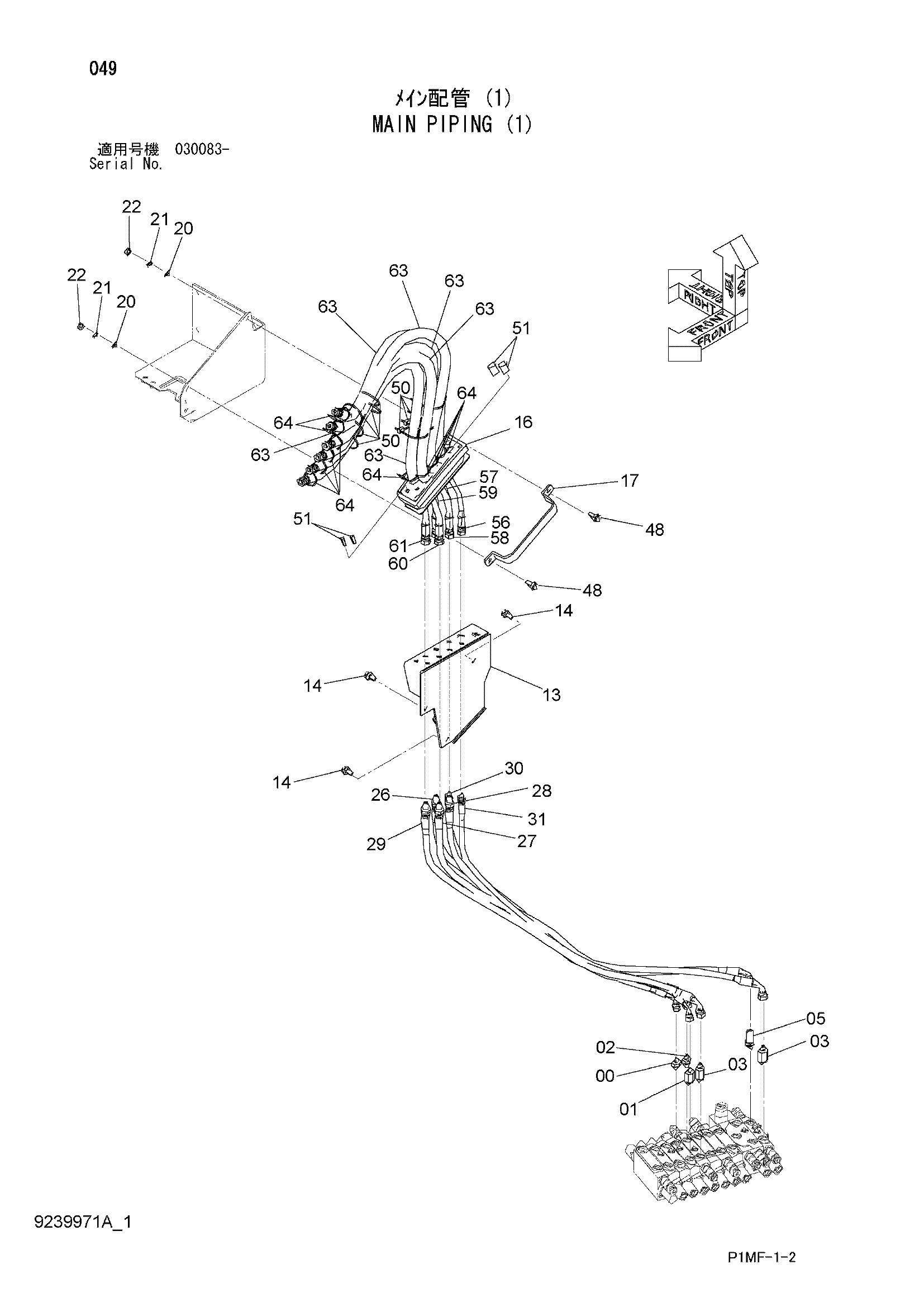

Заводская схема «Основные гидролинии (1)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852132 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4276964 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852133 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4276965 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852333 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 7046630 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 3 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 2051548 | Резиновая втулка | 1 |
| 17 | 4622385 | Хомут | 1 |
| 20 | A590110 | Плоская шайба | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | J950010 | Гайка | 2 |
| 26 | 4645761 | Шланг (A1, 4) | 1 |
| 27 | 4645762 | Шланг (B1, 5) | 1 |
| 28 | 4645763 | Шланг (A5, 3) | 1 |
| 29 | 4645764 | Шланг (B5, 6) | 1 |
| 30 | 4645765 | Шланг (A7, 2) | 1 |
| 31 | 4645766 | Шланг (B7, 1) | 1 |
| 48 | J271030 | Болт с шайбой | 2 |
| 48A | J901030 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 4323613 | Ленточный зажим | 9 |
| 51 | 4646578 | Резиновая прокладка | 1 |
| 56 | 4652958 | Шланг (F1) | 1 |
| 57 | 4652959 | Шланг (F2) | 1 |
| 58 | 4652960 | Шланг (F3) | 1 |
| 59 | 4652961 | Шланг (F4) | 1 |
| 60 | 4652962 | Шланг (F5) | 1 |
| 61 | 4652963 | Шланг (F6) | 1 |
| 63 | 4603849 | Защита шланга | 6 |
| 64 | 4326365 | Ленточный зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
