Пилотные гидролинии (2-2) — HITACHI ZX30UR-2

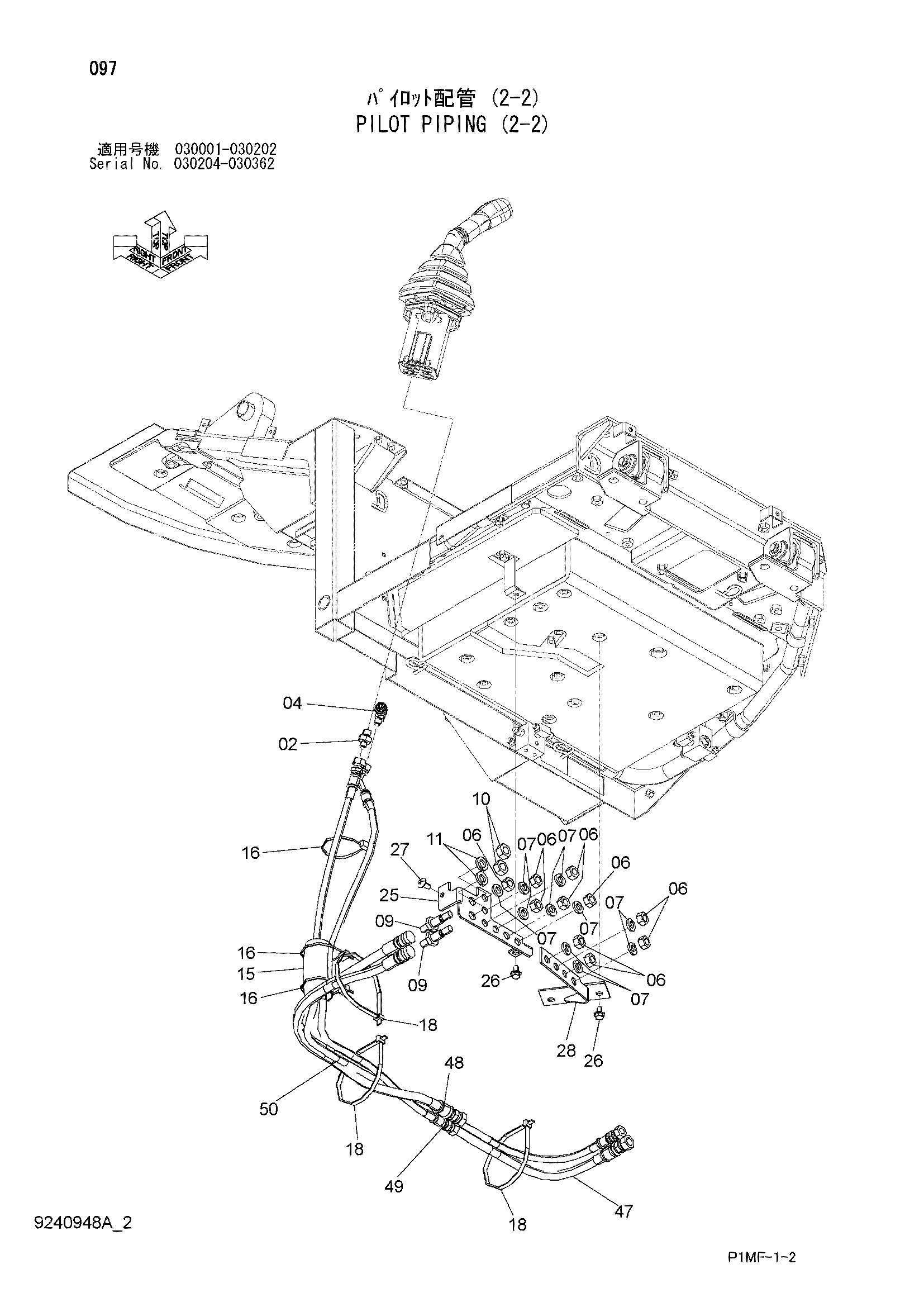

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852122 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4652861 | Фильтр | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | J950012 | Гайка | 10 |
| 07 | A590912 | Пружинная шайба | 10 |
| 09 | 4409740 | Адаптер | 2 |
| 10 | J950014 | Гайка | 2 |
| 11 | A590914 | Пружинная шайба | 2 |
| 15 | 4484505 | Сиденье резиновый | 1 |
| 16 | 4055312 | Ленточный зажим | 3 |
| 18 | 4323613 | Ленточный зажим | 3 |
| 25 | 8097085 | Кронштейн | 1 |
| 26 | J260816 | Болт с шайбой | 1 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 26 | J260814 | Болт с шайбой | 4 |
| 26A | J900814 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | J650816 | Винт | 1 |
| 28 | 8097076 | Кронштейн | 1 |
| 29 | J260816 | Болт с шайбой | 2 |
| 29A | J900816 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 47 | 4646957 | Шланг (T) | 1 |
| 48 | 4646958 | Шланг (P) | 1 |
| 49 | 4646959 замена: 4669005 | Шланг (RP) | 1 |
| 50 | 4646960 замена: 4668989 | Шланг (RT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
