Пилотные гидролинии (1-1) — HITACHI ZX30UR-2

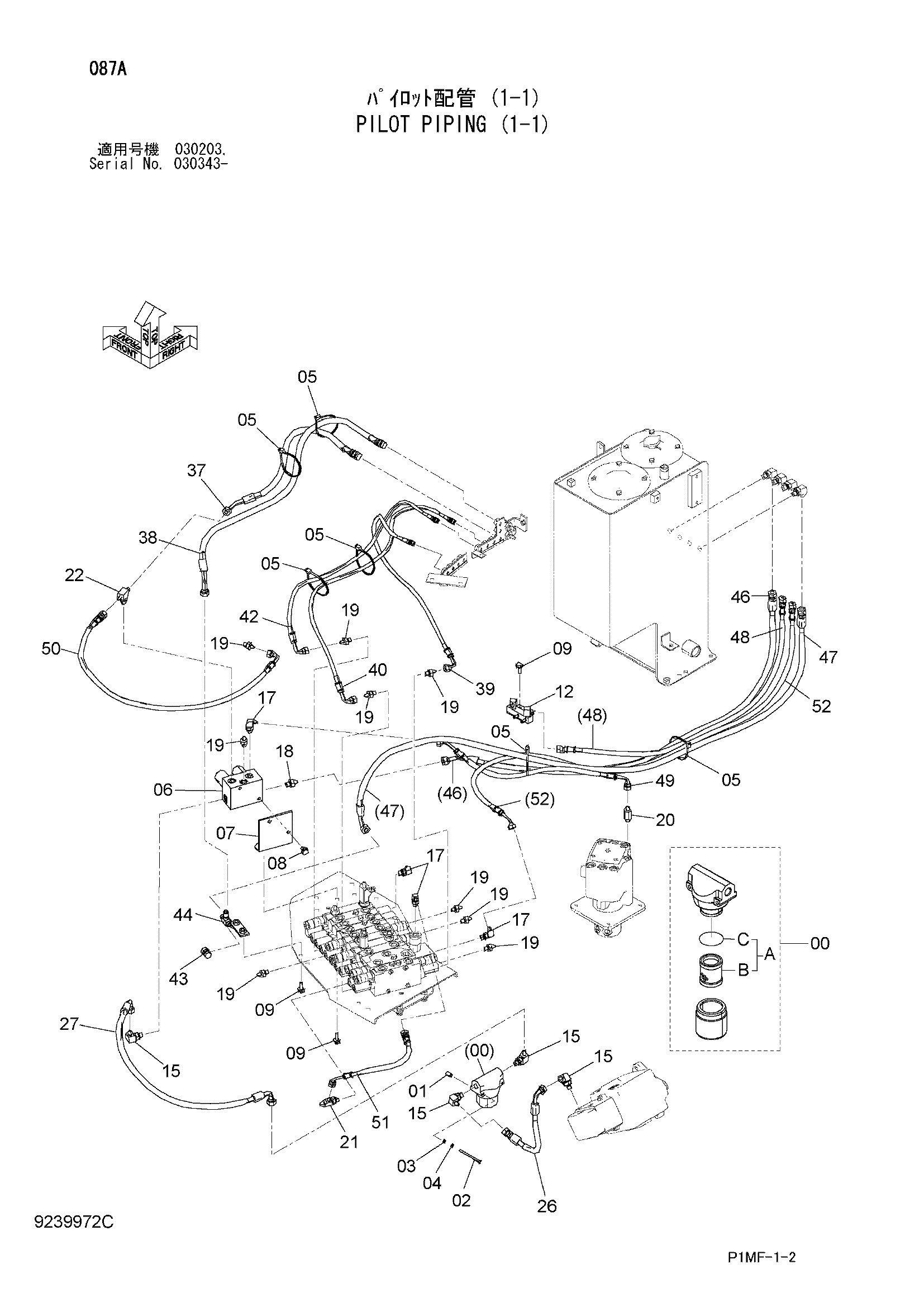

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 01 | 4277425 | Проставка | 2 |
| 02 | J900680 | Болт | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 4055312 | Ленточный зажим | 6 |
| 06 | 4607613 | Электромагнитный клапан | 1 |
| 07 | 9760775 | Кронштейн | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J271025 | Болт с шайбой | 6 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 4621219 | Коллектор | 1 |
| 15 | A852333 | Угловой штуцер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 4 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 9 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4270517 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852422 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4226388 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4627055 | Шланг | 1 |
| 27 | 4645744 | Шланг (PS) | 1 |
| 37 | 4645750 | Шланг (FP, 31) | 1 |
| 38 | 4645751 | Шланг (FT, 21) | 1 |
| 39 | 4645752 | Шланг (1A, 39) | 1 |
| 40 | 4645753 | Шланг (1B, 34) | 1 |
| 42 | 4645755 | Шланг (8B, 35) | 1 |
| 43 | 4650482 | Пробка унион | 1 |
| 44 | 4663558 | Коллектор | 1 |
| 46 | 4668982 | Пластиковый шланг (D3) | 1 |
| 47 | 4668980 | Пластиковый шланг (T) | 1 |
| 48 | 4668983 | Пластиковый шланг (D6) | 1 |
| 49 | 4668984 | Пластиковый шланг (VV) | 1 |
| 50 | 4668985 | Пластиковый шланг (PB) | 1 |
| 51 | 4668981 | Пластиковый шланг | 1 |
| 52 | 4668986 | Пластиковый шланг (D1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
