Управление двигателем (2) — HITACHI ZX30UR-2

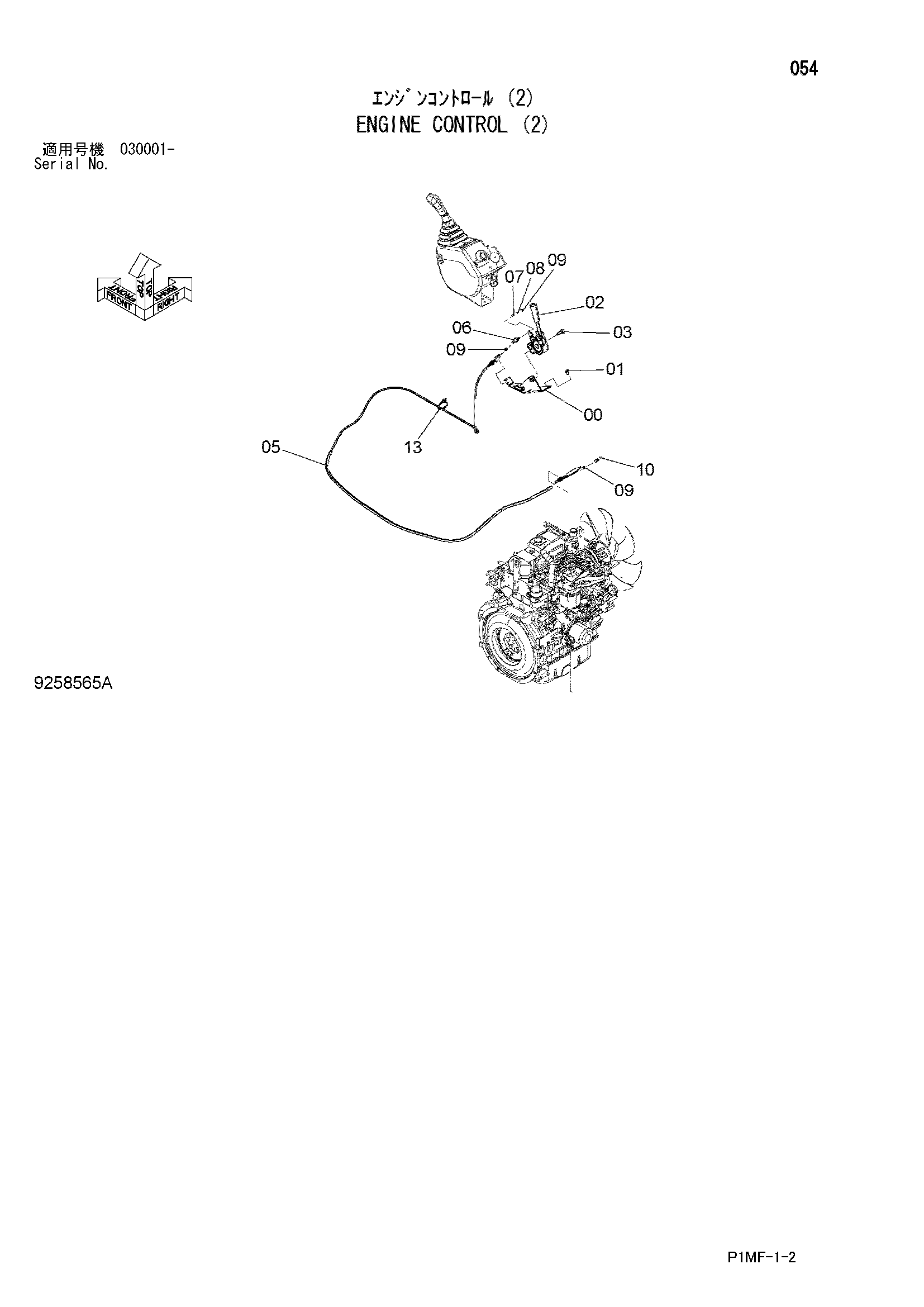

Заводская схема «Управление двигателем (2)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103435 | Кронштейн | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4647756 | Рычаг | 1 |
| 03 | J781025 | Болт с внутренним шестигранником | 2 |
| 05 | 4647755 | Трос управления | 1 |
| 06 | 4056016 | Шарнир | 1 |
| 07 | A590105 | Плоская шайба | 1 |
| 08 | A590905 | Пружинная шайба | 1 |
| 09 | M500504 | Гайка | 3 |
| 10 | 4146870 | Концевой шток | 1 |
| 13 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
