Каталог запчастей HITACHI
Кондиционер (1-3) — HITACHI ZX30UR-2

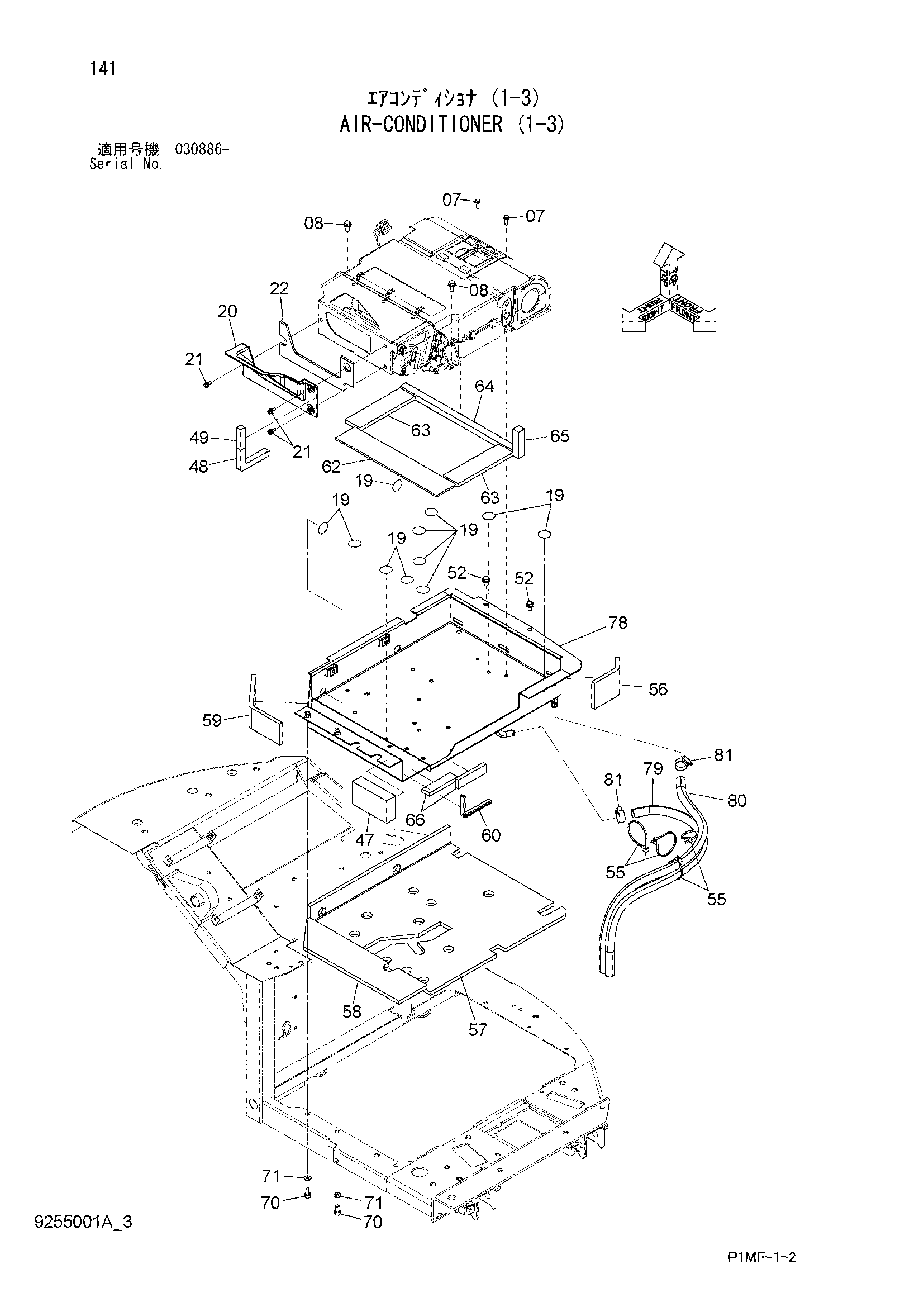

Заводская схема «Кондиционер (1-3)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | J260620 | Болт с шайбой | 2 |
| 07A | J900620 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 08 | J260820 | Болт с шайбой | 2 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 19 | 4638302 | Информационная табличка | 11 |
| 20 | 4619150 | Воздуховод | 1 |
| 21 | J680616 | Винт с шайбой | 3 |
| 22 | 4629327 | Резиновая прокладка | 1 |
| 47 | 4627384 | Резиновая прокладка | 1 |
| 48 | 4627385 | Резиновая прокладка | 1 |
| 49 | 4627386 | Резиновая прокладка | 1 |
| 52 | J260816 | Болт с шайбой | 2 |
| 52A | J900816 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
| 55 | 4055312 | Ленточный зажим | 4 |
| 56 | 4629763 | Стекловата | 1 |
| 57 | 4629764 | Стекловата | 1 |
| 58 | 4629767 | Стекловата | 1 |
| 59 | 4629768 | Стекловата | 1 |
| 60 | 4423957 | Амортизатор | 1 |
| 62 | 4638297 | Резиновая прокладка | 1 |
| 63 | 4638298 | Резиновая прокладка | 2 |
| 64 | 4638299 | Резиновая прокладка | 1 |
| 65 | 4638300 | Резиновая прокладка | 1 |
| 66 | 4638301 | Резиновая прокладка | 2 |
| 70 | J780816 | Болт с внутренним шестигранником | 2 |
| 71 | A590108 | Плоская шайба | 2 |
| 78 | 7057750 | Крышка | 1 |
| 79 | 4475415 | Водяной шланг | 1 |
| 80 | 4231620 | Водяной шланг | 1 |
| 81 | 4514699 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
