Пилотные гидролинии (3 порты) — HITACHI ZX30UR-2

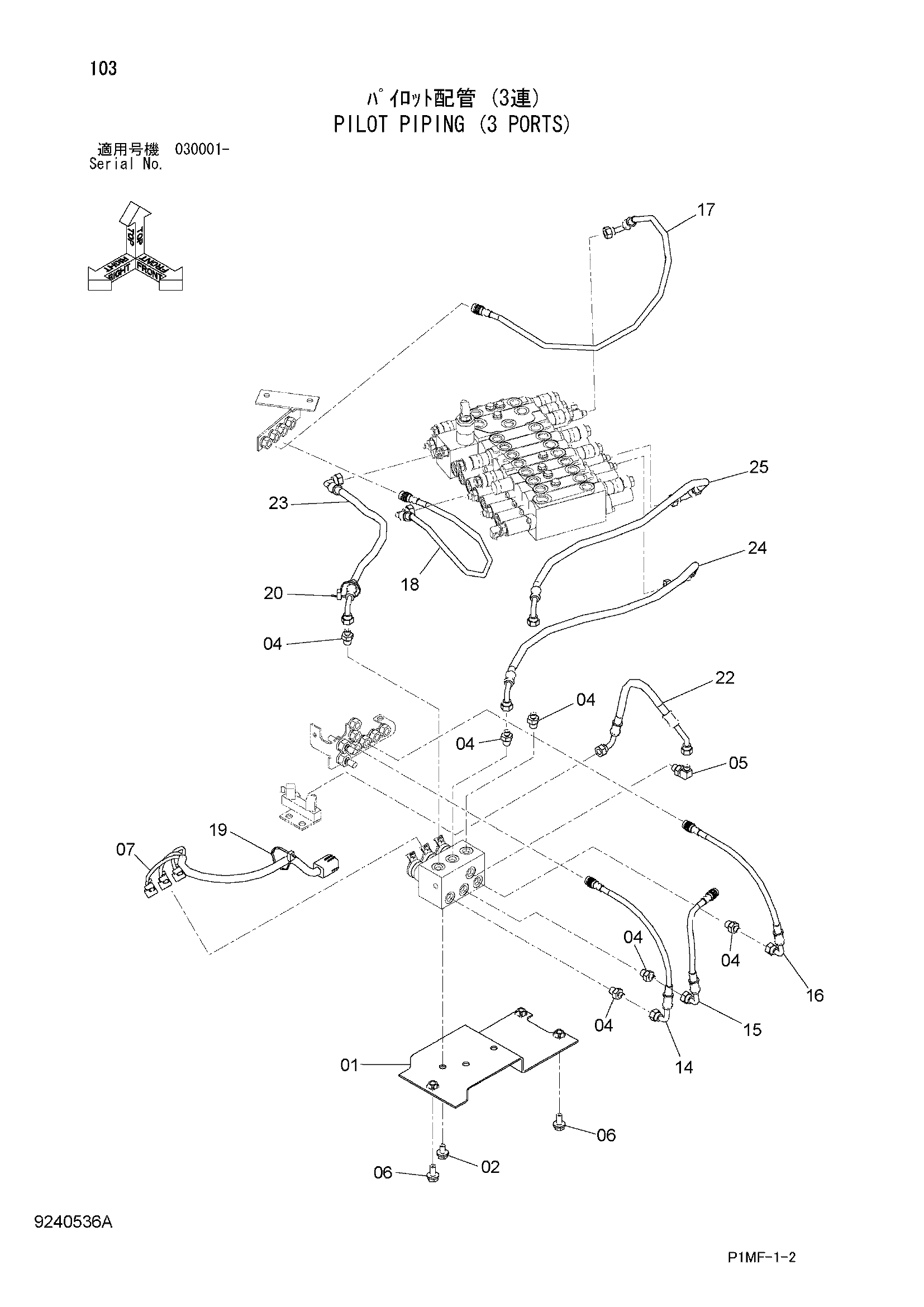

Заводская схема «Пилотные гидролинии (3 порты)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8096753 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | A852122 | Адаптер | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | J271025 | Болт с шайбой | 3 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 3102666 | Жгут проводов | 1 |
| 14 | 4645798 | Шланг | 1 |
| 15 | 4645799 | Шланг | 1 |
| 16 | 4645800 | Шланг (J3, 33) | 1 |
| 17 | 4645801 | Шланг (2B, 36) | 1 |
| 18 | 4645802 | Шланг (5A, 37 | 1 |
| 19 | 4055312 | Ленточный зажим | 1 |
| 20 | 4055311 | Ленточный зажим | 1 |
| 22 | 4645794 замена: 4669001 | Шланг | 1 |
| 22 | 4669001 | Пластиковый шланг | 1 |
| 23 | 4645795 замена: 4669297 | Шланг (1, 2A) | 1 |
| 23 | 4669297 | Пластиковый шланг (1, 2A) | 1 |
| 24 | 4645796 замена: 4669327 | Шланг (2, 7B) | 1 |
| 24 | 4669327 | Пластиковый шланг (2, 7B) | 1 |
| 25 | 4645797 замена: 4669328 | Шланг (3, 5B) | 1 |
| 25 | 4669328 | Пластиковый шланг (3, 5B) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
