Рукоять 1.55m детали — HITACHI ZX30UR-2

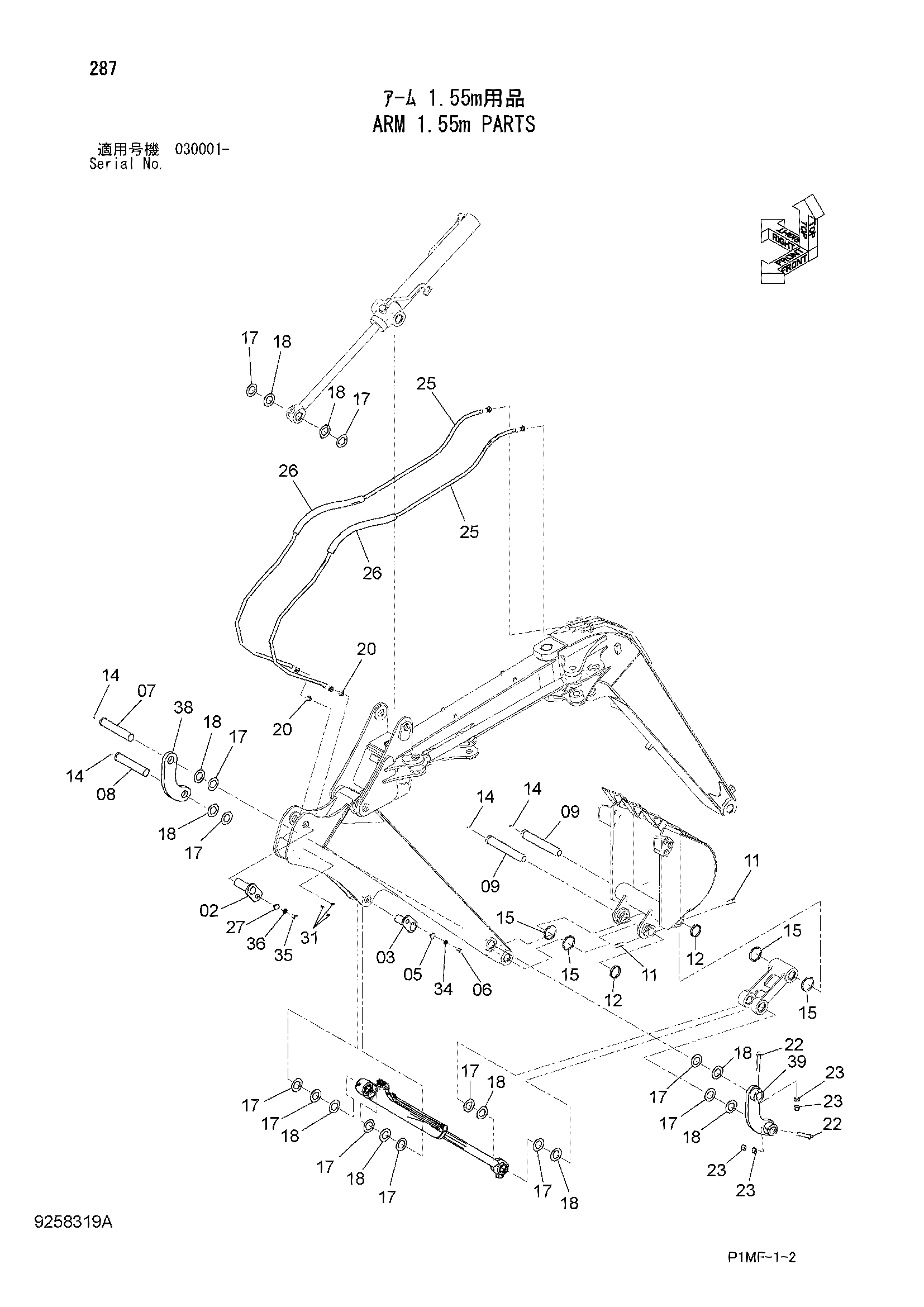

Заводская схема «Рукоять 1.55m детали» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9765973 | Палец | 1 |
| 03 | 9758090 | Палец | 1 |
| 05 | 4339354 | Втулка | 1 |
| 06 | J901230 | Болт | 1 |
| 06 | J901235 | Болт | 1 |
| 07 | 4340409 | Палец | 1 |
| 08 | 4340410 | Палец | 1 |
| 09 | 4487457 | Палец | 2 |
| 11 | 4244708 | Палец | 2 |
| 12 | 4351621 | Кольцо | 2 |
| 14 | J75481 | Пресс-маслёнка | 4 |
| 15 | 4275533 | Уплотнительное кольцо | 4 |
| 17 | 4367635 | Регулировочная шайба 0.5mm | 12 |
| 18 | 4367637 | Регулировочная шайба 1.0mm | 10 |
| 20 | A852133 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4633023 | Стопорный палец | 2 |
| 23 | J950016 | Гайка | 4 |
| 25 | 4647380 | Шланг | 2 |
| 26 | 4327293 | Защитный кожух | 2 |
| 27 | 4339355 | Втулка | 1 |
| 31 | 4288579 | Пробка | 3 |
| 34 | A590912 | Пружинная шайба | 1 |
| 35 | J901430 | Болт | 1 |
| 35 | J901435 | Болт | 1 |
| 36 | A590914 | Пружинная шайба | 1 |
| 38 | 4416335 замена: 4695283 | Тяга | 1 |
| 38 | 4695283 | Тяга | 1 |
| 39 | 8099735 замена: 8116591 | Тяга | 1 |
| 39 | 8116591 | Тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
