Пол в сборе (1) — HITACHI ZX30UR-2

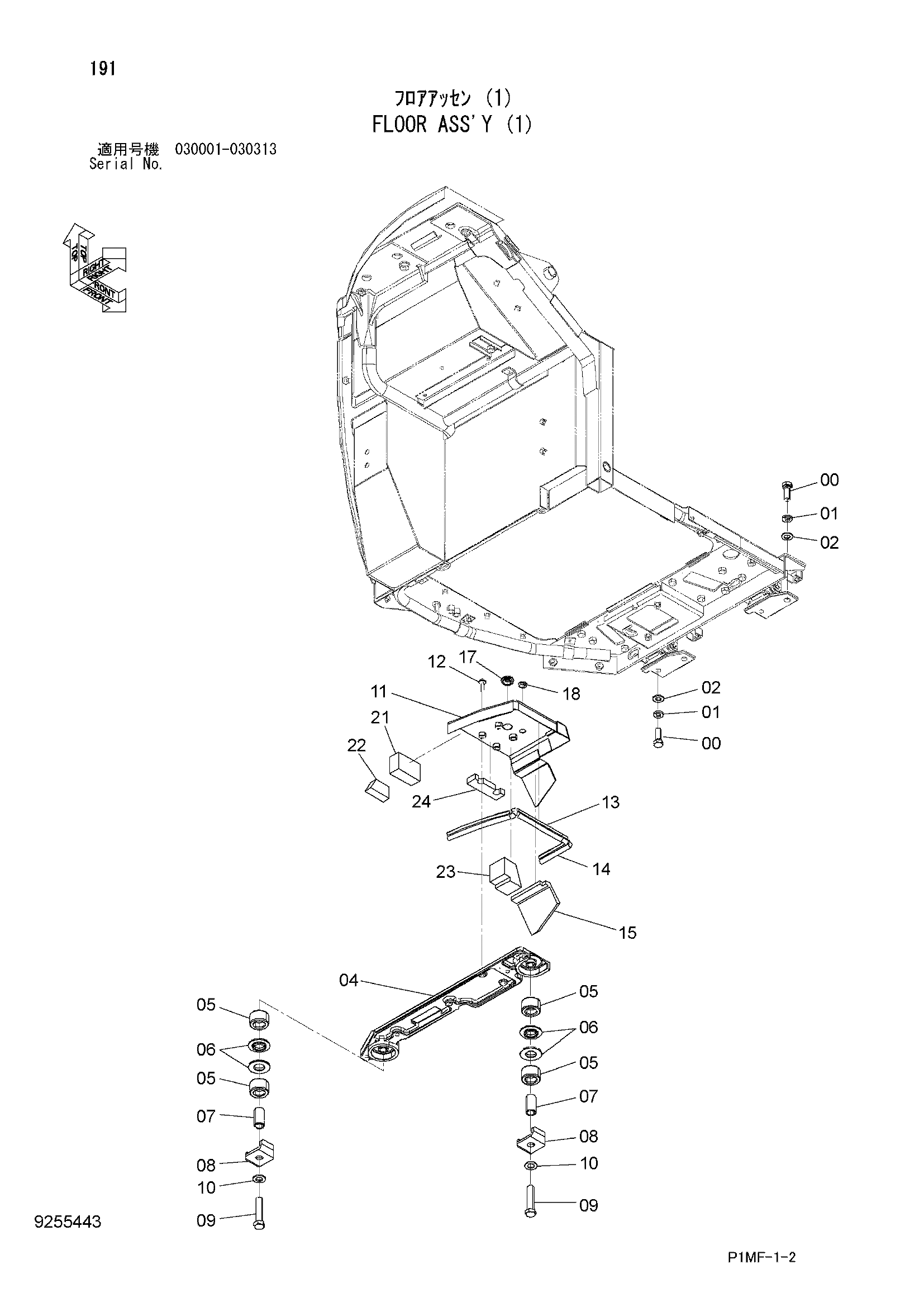

Заводская схема «Пол в сборе (1)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901440 | Болт | 4 |
| 01 | A590914 | Пружинная шайба | 4 |
| 02 | A590114 | Плоская шайба | 4 |
| 04 | 2051710 замена: 7050964 | Кронштейн | 1 |
| 05 | 4628789 | Резиновая прокладка | 4 |
| 06 | 4633288 | Шайба нейлоновый | 4 |
| 07 | 4610550 | Проставка | 2 |
| 08 | 3104238 | Ограничитель | 2 |
| 09 | J901675 | Болт | 2 |
| 10 | A590116 | Плоская шайба | 2 |
| 11 | 8097222 | Крышка | 1 |
| 12 | J260830 | Болт с шайбой | 2 |
| 12A | J900830 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4623270 | Резиновое уплотнение | 1 |
| 14 | 4437784 | Резиновое уплотнение | 1 |
| 15 | 4643225 | Резиновая прокладка | 1 |
| 17 | 4226142 | Резиновая втулка | 1 |
| 18 | 4209296 | Резиновая втулка | 1 |
| 21 | 4652817 | Резиновая прокладка | 1 |
| 22 | 4652818 | Резиновая прокладка | 1 |
| 23 | 4652865 | Резиновая прокладка | 1 |
| 24 | 4652866 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
