Детали пола (2)(навес)(для управление двигателем) — HITACHI ZX30UR-2

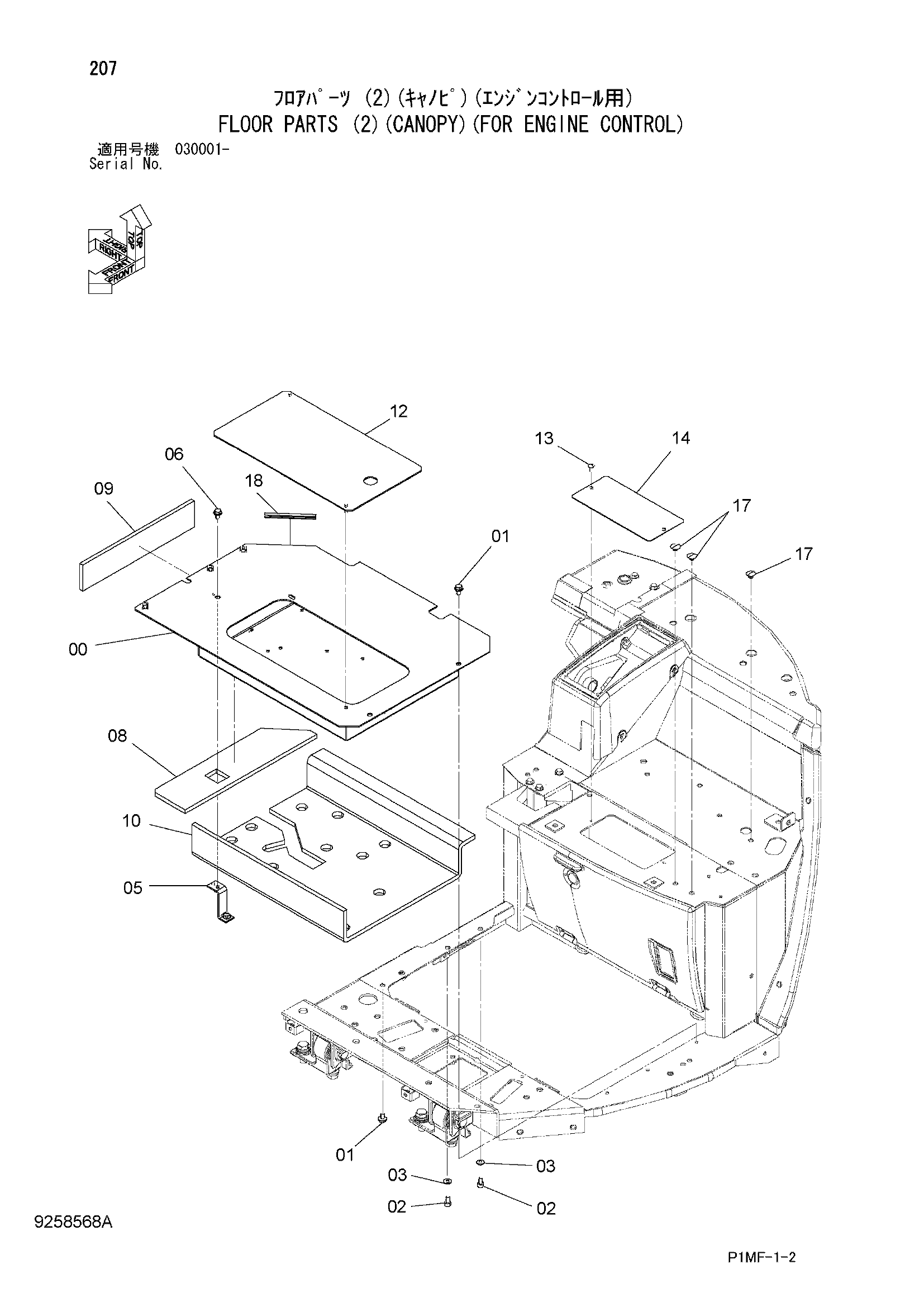

Заводская схема «Детали пола (2)(навес)(для управление двигателем)» для HITACHI ZX30UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046726 | Крышка | 1 |
| 01 | J260816 | Болт с шайбой | 3 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | J780816 | Болт с внутренним шестигранником | 2 |
| 03 | A590108 | Плоская шайба | 2 |
| 05 | 9762860 | Кронштейн | 1 |
| 06 | J260816 | Болт с шайбой | 1 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 4629676 | Стекловата | 1 |
| 09 | 4629678 | Стекловата | 1 |
| 10 | 4629687 | Стекловата | 1 |
| 12 | 9762850 | Крышка | 1 |
| 13 | J650614 | Винт | 2 |
| 13 | J260610 | Болт с шайбой | 2 |
| 13A | J900610 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 14 | 4617538 | Пластина | 1 |
| 17 | 4352415 | Пробка | 3 |
| 18 | 4431011 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
