Крышка (5-1) — HITACHI ZX30UR

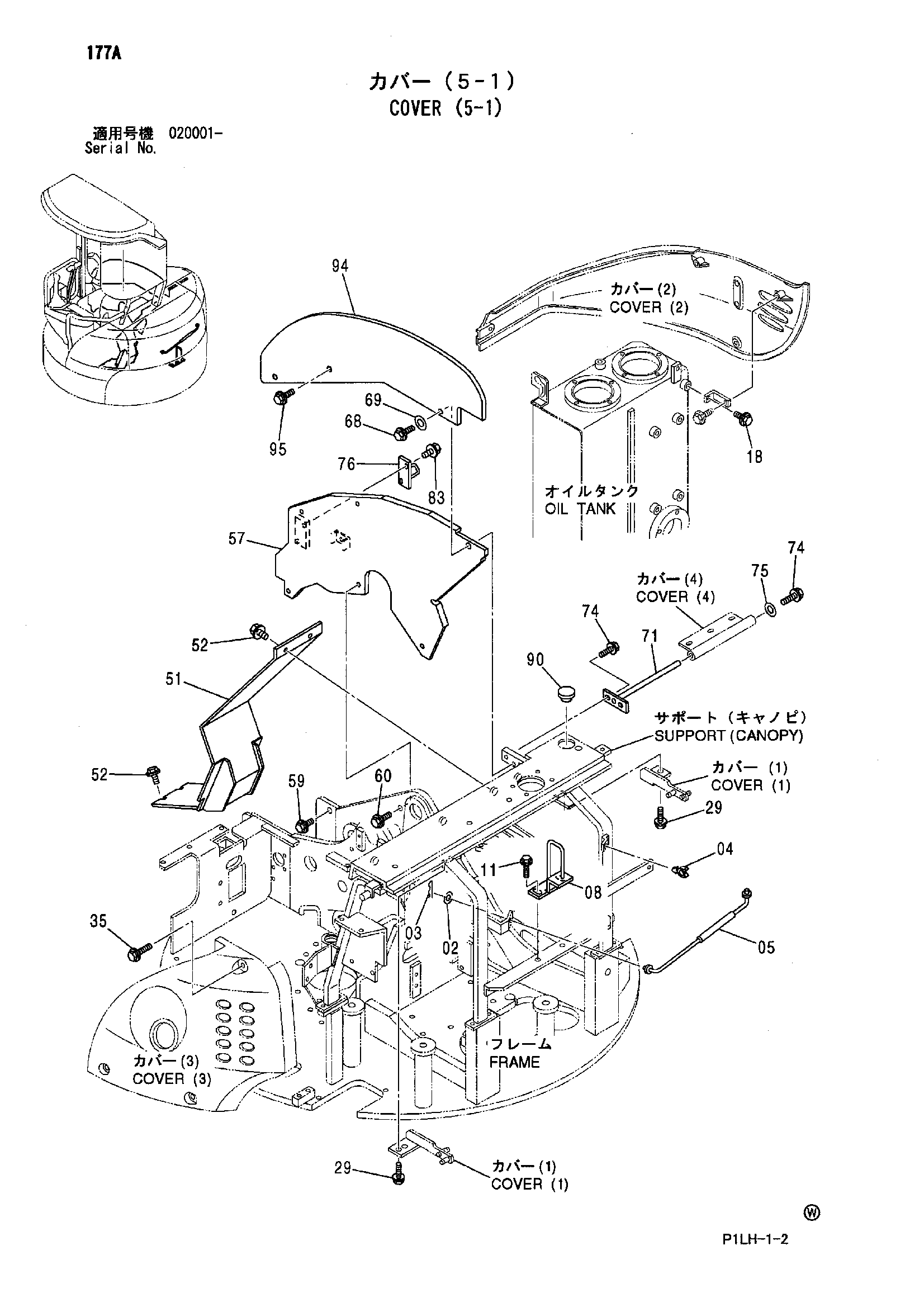

Заводская схема «Крышка (5-1)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	J253108 замена: A590108	Плоская шайба	1
02	A590108	Плоская шайба	1
03	4022697	Стопорный палец	1
04	4399244	Держатель	1
05	8074571	Стойка	1
08	9759211	Защёлка	1
11	J051030	Болт с шайбой	2
11	J271030 замена: J901030	Болт с шайбой	2
11	J271030 замена: J222010	Болт с шайбой	2
18	J090816	Болт с шайбой	1
18	J260816 замена: J900816	Болт с шайбой	1
18	J260816 замена: A590108	Болт с шайбой	1
29	J090825	Болт с шайбой	4
29	J260825 замена: J900825	Болт с шайбой	4
29	J260825 замена: A590108	Болт с шайбой	4
35	J090825	Болт с шайбой	3
35	J260825 замена: J900825	Болт с шайбой	3
35	J260825 замена: A590108	Болт с шайбой	3
51	8087973	Крышка	1
52	J051030	Болт с шайбой	4
52	J271030 замена: J901030	Болт с шайбой	4
52	J271030 замена: J222010	Болт с шайбой	4
57	7042337	Кронштейн	1
59	J090825	Болт с шайбой	1
59	J260825 замена: J900825	Болт с шайбой	1
59	J260825 замена: A590108	Болт с шайбой	1
60	J090835	Болт с шайбой	2
60	J260835 замена: J900835	Болт с шайбой	2
60	J260835 замена: A590108	Болт с шайбой	2
68	J080820	Болт с шайбой	1
68	J260820 замена: J900820	Болт с шайбой	1
68	J260820 замена: A590108	Болт с шайбой	1
69	4346037 замена: 4338215	Шайба	1
69	4338215	Шайба	1
71	9750925	Палец	1
74	J051025	Болт с шайбой	3
74	J271025 замена: J901025	Болт с шайбой	3
74	J271025 замена: J222010	Болт с шайбой	3
75	J253210	Плоская шайба	1
76	9752165	Защёлка	1
83	J090816	Болт с шайбой	2
83	J260816 замена: J900816	Болт с шайбой	2
83	J260816 замена: A590108	Болт с шайбой	2
90	4408091	Резиновая втулка	1
94	3084969	Пластина	1
95	J051020	Болт с шайбой	2
95	J271020 замена: J901020	Болт с шайбой	2
95	J271020 замена: J222010	Болт с шайбой	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
