Навесное оборудование педаль (1)(кабина) — HITACHI ZX30UR

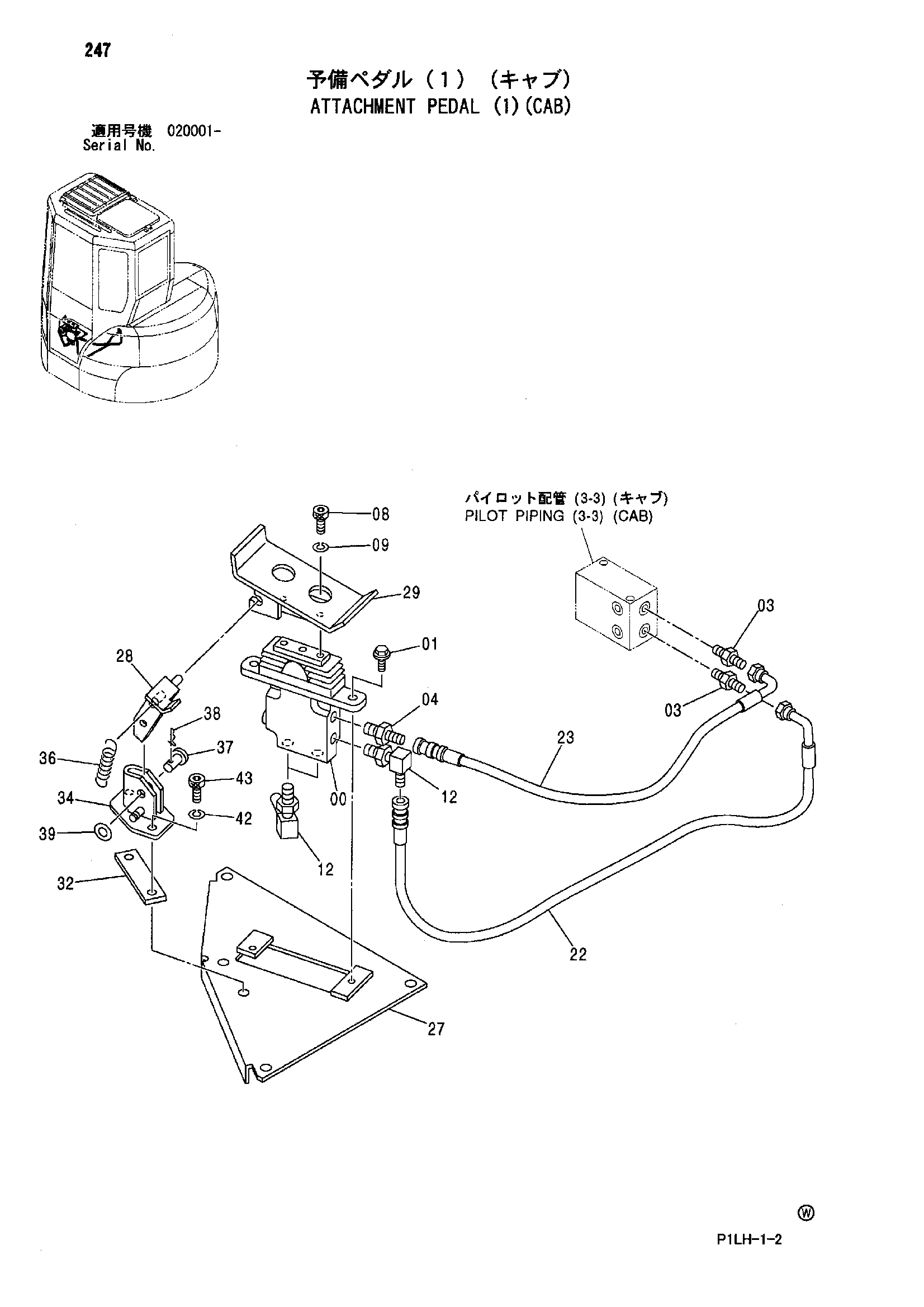

Заводская схема «Навесное оборудование педаль (1)(кабина)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467245 | Пилотный клапан | 1 |
| 01 | J090820 | Болт с шайбой | 2 |
| 01 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 01 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 03 | 4042030 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4405667 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 08 | J770816 замена: J780816 | Болт с внутренним шестигранником | 2 |
| 08 | J780816 | Болт с внутренним шестигранником | 2 |
| 09 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 09 | A590908 | Пружинная шайба | 2 |
| 12 | 4405673 | Угловой штуцер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4481764 | Шланг (YP) | 1 |
| 23 | 4481765 | Шланг (YT) | 1 |
| 27 | 8090351 | Пластина | 1 |
| 28 | 8090325 замена: 8094494 | Пластина | 1 |
| 28 | 8090325 замена: 8094493 | Пластина | 1 |
| 28 | 8094494 | Ограничитель | 1 |
| 29 | 8090318 замена: 8094493 | Ограничитель | 1 |
| 29 | 8090318 замена: 8094494 | Ограничитель | 1 |
| 29 | 8094493 | Педаль | 1 |
| 32 | 4476542 | Пластина | 1 |
| 34 | 8074950 | Кронштейн | 1 |
| 36 | 4279604 | Пружина | 1 |
| 37 | 4287795 | Палец | 1 |
| 38 | A763016 замена: 4476860 | Шплинт | 1 |
| 38 | 4476860 | Стопорный палец | 1 |
| 39 | J253110 замена: A590110 | Плоская шайба | 1 |
| 39 | A590110 | Плоская шайба | 1 |
| 42 | J252210 замена: A590910 | Пружинная шайба | 2 |
| 42 | A590910 | Пружинная шайба | 2 |
| 43 | J771030 замена: J781030 | Болт с внутренним шестигранником | 2 |
| 43 | J781030 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
