Пилотные гидролинии (3-1)(навес) — HITACHI ZX30UR

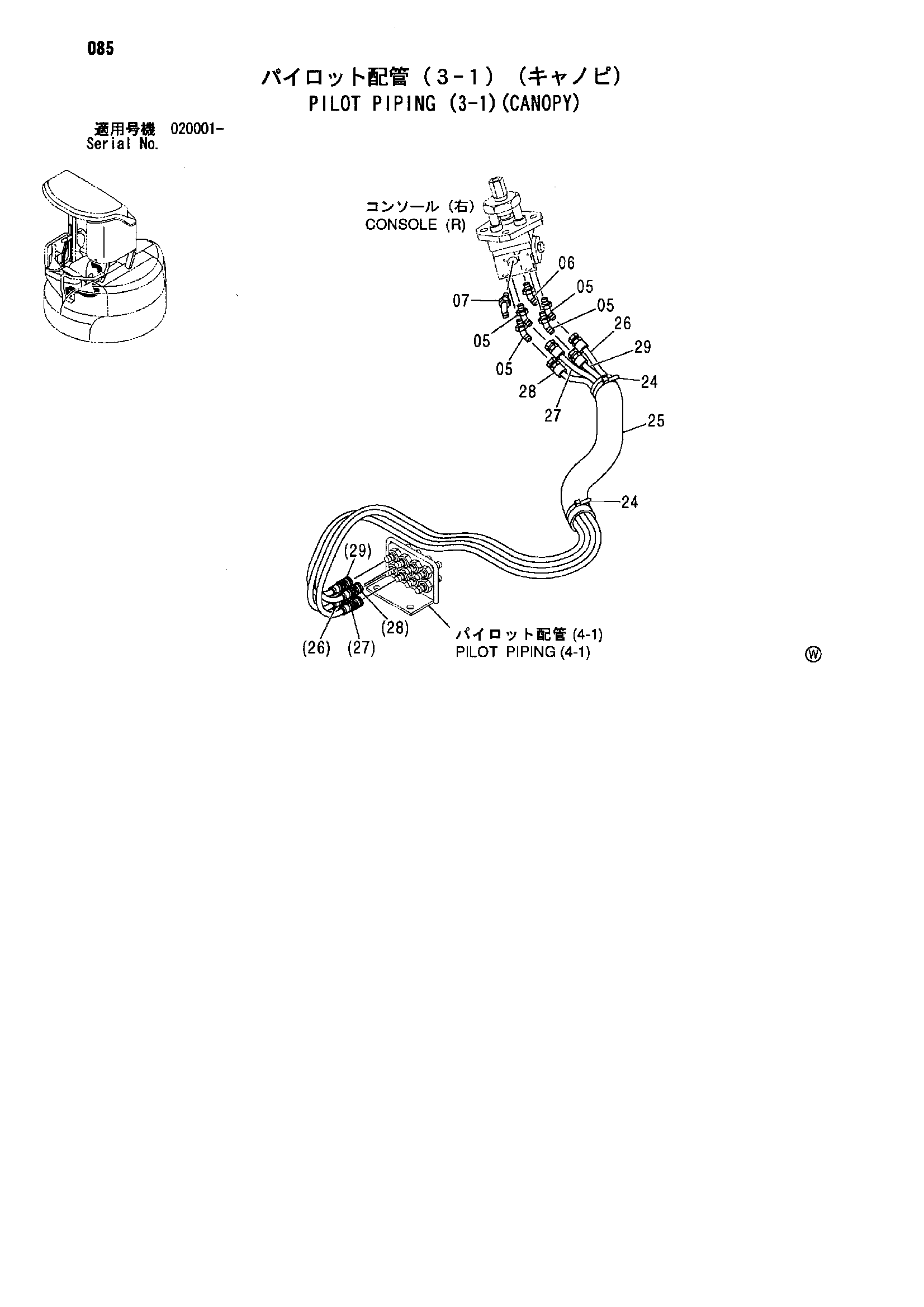

Заводская схема «Пилотные гидролинии (3-1)(навес)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4108100 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4423863 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4434981 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4055312 замена: 4055311 | Ленточный зажим | 2 |
| 24 | 4055311 | Ленточный зажим | 2 |
| 25 | 4475439 | Защитный кожух | 1 |
| 26 | 4481715 | Шланг (R1, R3) | 1 |
| 27 | 4481716 | Шланг (R2, R4) | 1 |
| 28 | 4481717 | Шланг (R3, R1) | 1 |
| 29 | 4481718 | Шланг (R4, R2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
