Кабина детали — HITACHI ZX30UR

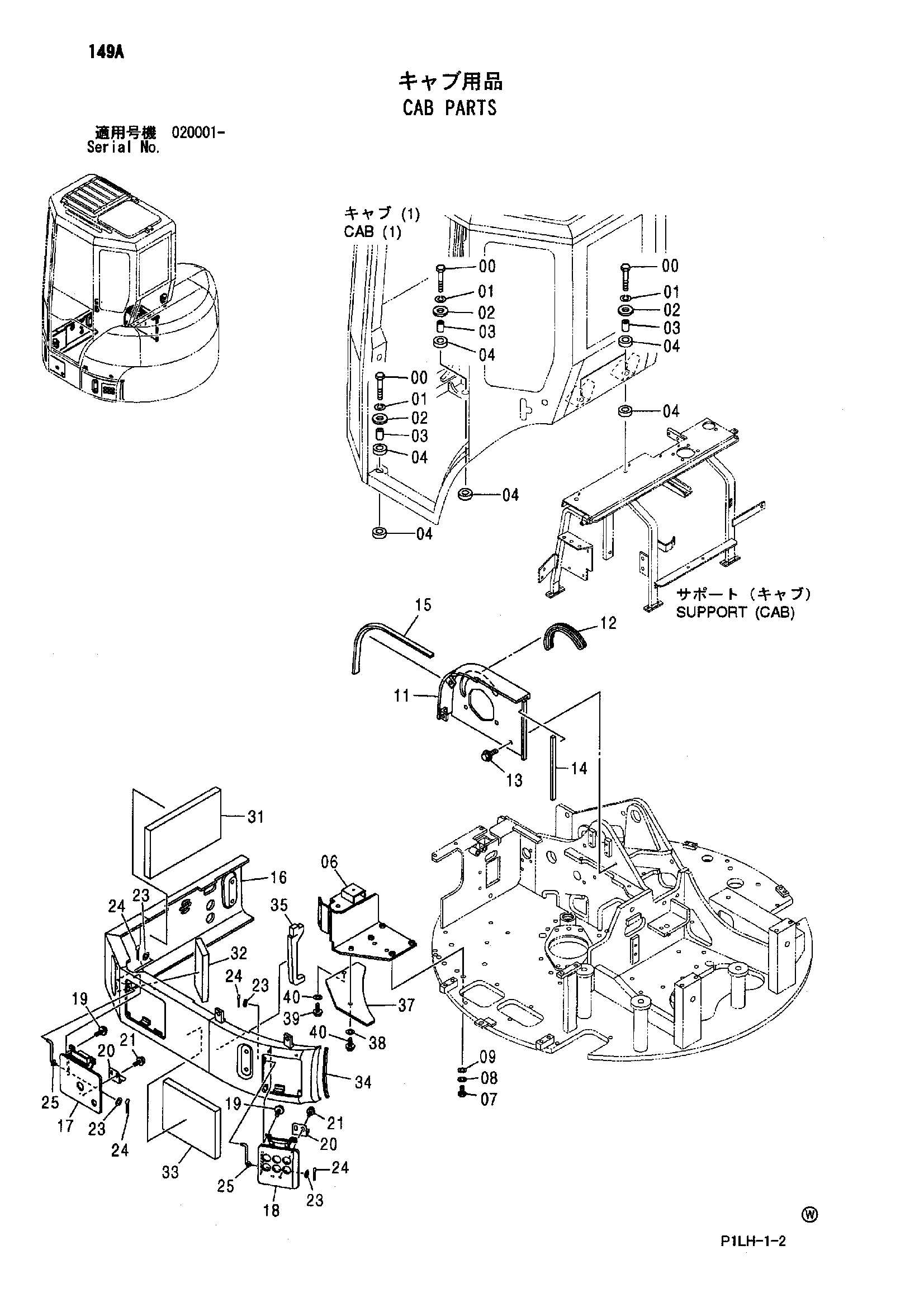

Заводская схема «Кабина детали» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	J971675 замена: J901675	Болт	4
00	J901675	Болт	4
01	J252216 замена: A590106	Пружинная шайба	4
01	A590916	Пружинная шайба	4
02	4298878	Шайба	4
03	4358008	Проставка	4
04	4357960	Резиновая прокладка	8
06	7042821	Кронштейн	1
07	J971455 замена: J901455	Болт	4
07	J901455	Болт	4
08	J252214 замена: A590914	Пружинная шайба	4
08	A590914	Пружинная шайба	4
09	J253114 замена: A590114	Плоская шайба	4
09	A590114	Плоская шайба	4
11	7043681	Панель	1
12	4327224	Крышка резиновый	1
13	J090820	Болт с шайбой	2
13	J260820 замена: J900820	Болт с шайбой	2
13	J260820 замена: A590108	Болт с шайбой	2
14	4435782	Резиновая прокладка	1
15	4486640	Уплотнитель	1
16	6021184	Крышка	1
17	7042698	Крышка	1
18	7042235	Крышка	1
19	J090616	Болт с шайбой	4
19	J260616 замена: J900616	Болт с шайбой	4
19	J260616 замена: A590106	Болт с шайбой	4
20	4405877	Пружина	2
21	J680408	Винт с шайбой	4
23	4345258	Шайба	4
24	4022696	Стопорный палец	4
25	9743982	Стойка	2
31	4479314	Резиновая прокладка	1
32	4479315	Резиновая прокладка	1
33	4479316	Резиновая прокладка	1
34	4425337	Резиновое уплотнение	1
35	4484685	Резиновая прокладка	1
37	4486335	Крышка	1
38	J090816	Болт с шайбой	1
38	J260816 замена: J900816	Болт с шайбой	1
38	J260816 замена: A590108	Болт с шайбой	1
39	J090830	Болт с шайбой	1
39	J260830 замена: J900830	Болт с шайбой	1
39	J260830 замена: A590108	Болт с шайбой	1
40	4346037	Шайба	2
40	4338215	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
