Основные гидролинии (1) — HITACHI ZX30UR

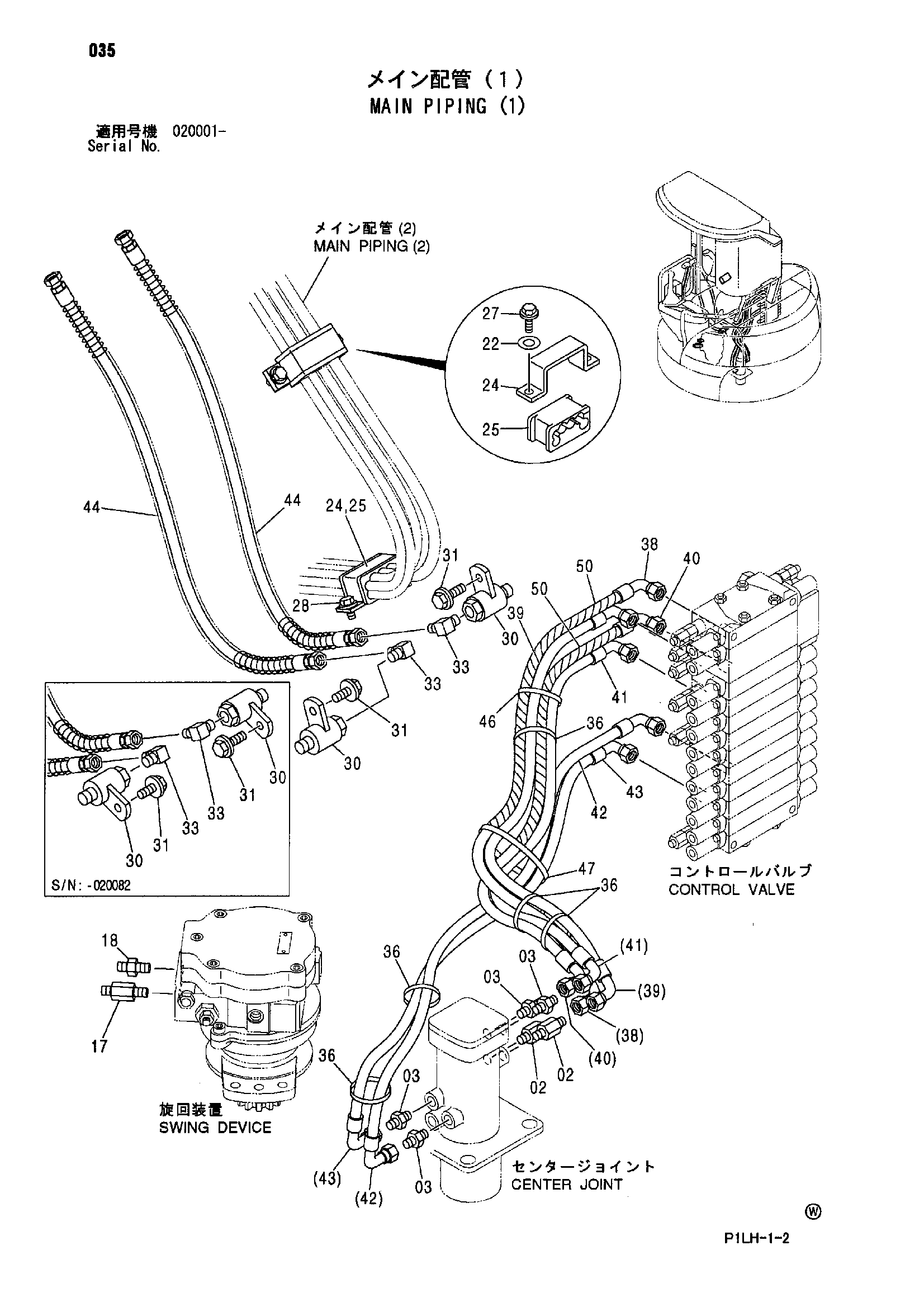

Заводская схема «Основные гидролинии (1)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4368210 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4042031 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4368210 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4042031 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | J254008 | Шайба | 2 |
| 24 | 4472239 | Хомут | 2 |
| 25 | 4472238 | Резиновая втулка | 2 |
| 27 | J090820 замена: 4631321 | Болт с шайбой | 2 |
| 27 | J090820 замена: J254008 | Болт с шайбой | 2 |
| 27 | J080816 замена: 4631621 | Болт с шайбой | 2 |
| 27 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 27 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 27 | 4631621 | Болт с шайбой | 2 |
| 28 | J090825 | Болт с шайбой | 2 |
| 28 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 28 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 30 | 9750993 | Адаптер | 2 |
| 31 | J051025 | Болт с шайбой | 2 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 31 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 33 | 4434982 | Угловой штуцер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4055312 | Ленточный зажим | 5 |
| 38 | 4481693 | Шланг (A3) | 1 |
| 39 | 4481694 | Шланг (B3) | 1 |
| 40 | 4481695 | Шланг (A4) | 1 |
| 41 | 4481696 | Шланг (B4) | 1 |
| 42 | 4481686 | Шланг (A9) | 1 |
| 43 | 4481687 | Шланг (B9) | 1 |
| 44 | 4481688 | Шланг | 2 |
| 46 | 4055312 | Ленточный зажим | 1 |
| 47 | 4323613 | Ленточный зажим | 1 |
| 50 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
