Отвал рычаг (1)(PAT отвал) — HITACHI ZX30UR

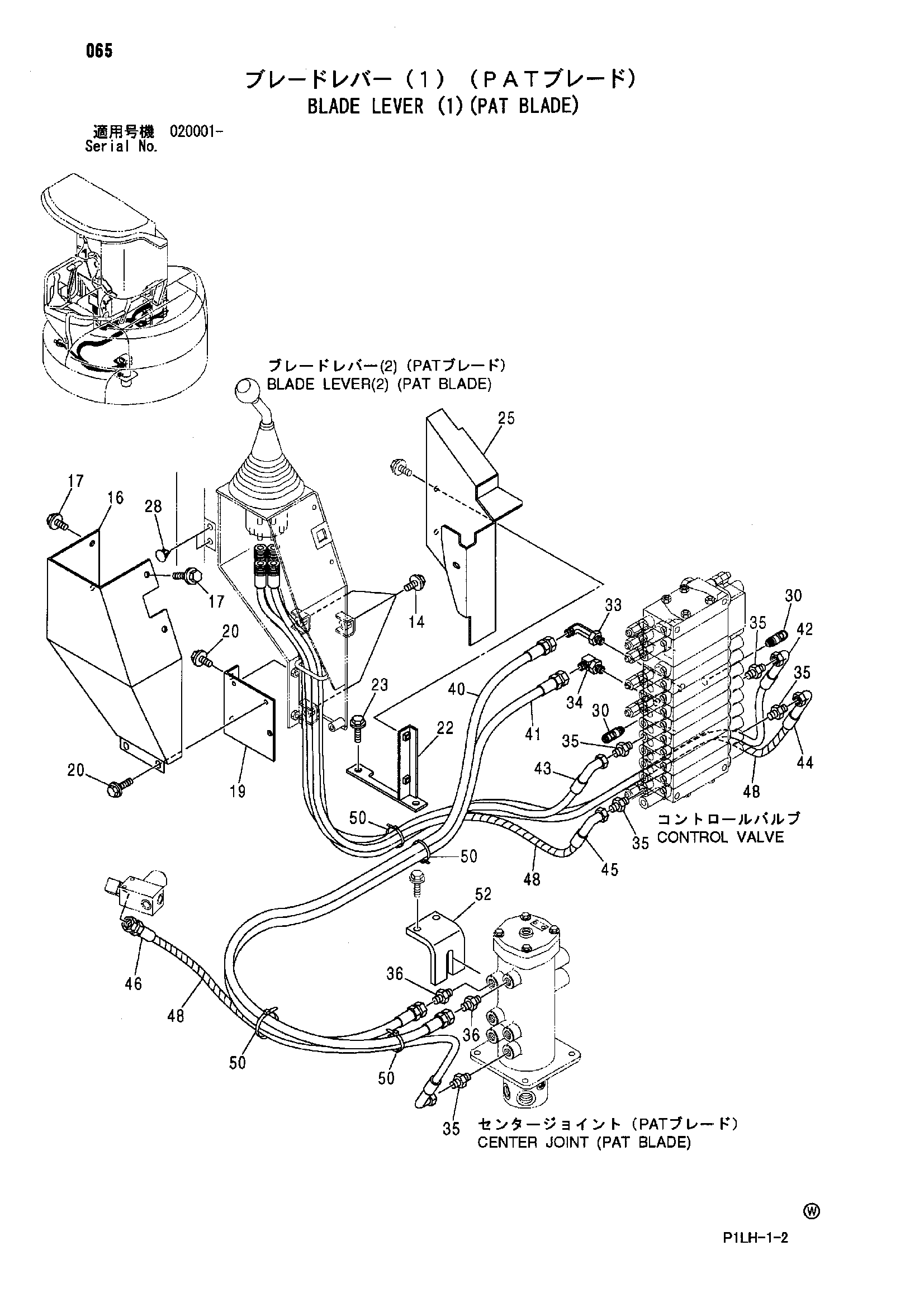

Заводская схема «Отвал рычаг (1)(PAT отвал)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | J051025 | Болт с шайбой | 3 |
| 14 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 14 | J271025 замена: J222010 | Болт с шайбой | 3 |
| 16 | 2049264 | Крышка | 1 |
| 17 | J090820 | Болт с шайбой | 4 |
| 17 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 17 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 19 | 9760617 | Крышка | 1 |
| 20 | J090820 | Болт с шайбой | 5 |
| 20 | J260820 замена: J900820 | Болт с шайбой | 5 |
| 20 | J260820 замена: A590108 | Болт с шайбой | 5 |
| 22 | 8091715 | Кронштейн | 1 |
| 23 | J051025 | Болт с шайбой | 2 |
| 23 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 23 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 25 | 7044184 | Крышка | 1 |
| 28 | 4288579 | Пробка | 2 |
| 30 | 4479042 | Предохранительный клапан | 2 |
| 33 | 4368215 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4434982 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4042030 | Адаптер | 5 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4042031 | Адаптер | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4600705 | Шланг (A6) | 1 |
| 41 | 4600706 | Шланг (B6) | 1 |
| 42 | 4600707 | Шланг (6A, BL1) | 1 |
| 43 | 4600708 | Шланг (6B, BL3) | 1 |
| 44 | 4600709 | Шланг (9A, BL4) | 1 |
| 45 | 4600710 | Шланг (9B, BL2) | 1 |
| 46 | 4600713 | Шланг (J) | 1 |
| 48 | 4327293 | Защитный кожух | 3 |
| 50 | 4055312 | Ленточный зажим | 4 |
| 52 | 4447309 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
