Блокировка трубопроводы — HITACHI ZX30UR

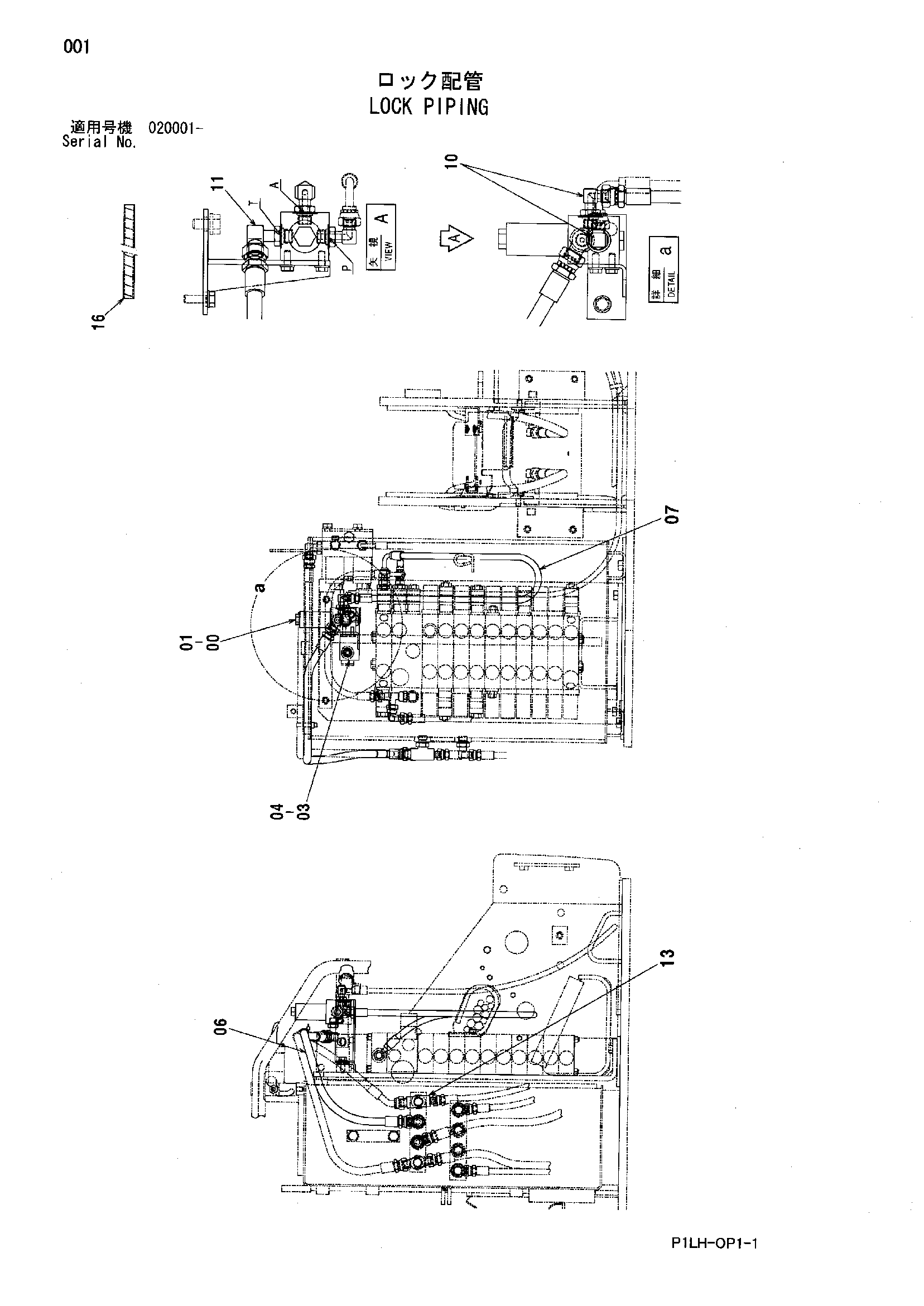

Заводская схема «Блокировка трубопроводы» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438092 | Электромагнитный клапан | 1 |
| 01 | J260616 | Болт с шайбой | 2 |
| 01A | J900616 | Болт | 1 |
| 01B | A590106 | Плоская шайба | 1 |
| 03 | 9763537 | Кронштейн | 1 |
| 04 | J260825 | Болт с шайбой | 1 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | 4628719 | Шланг | 1 |
| 07 | 4482964 | Шланг | 1 |
| 10 | 4434981 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4434986 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4368224 | Тройник | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
