Навес — HITACHI ZX30UR

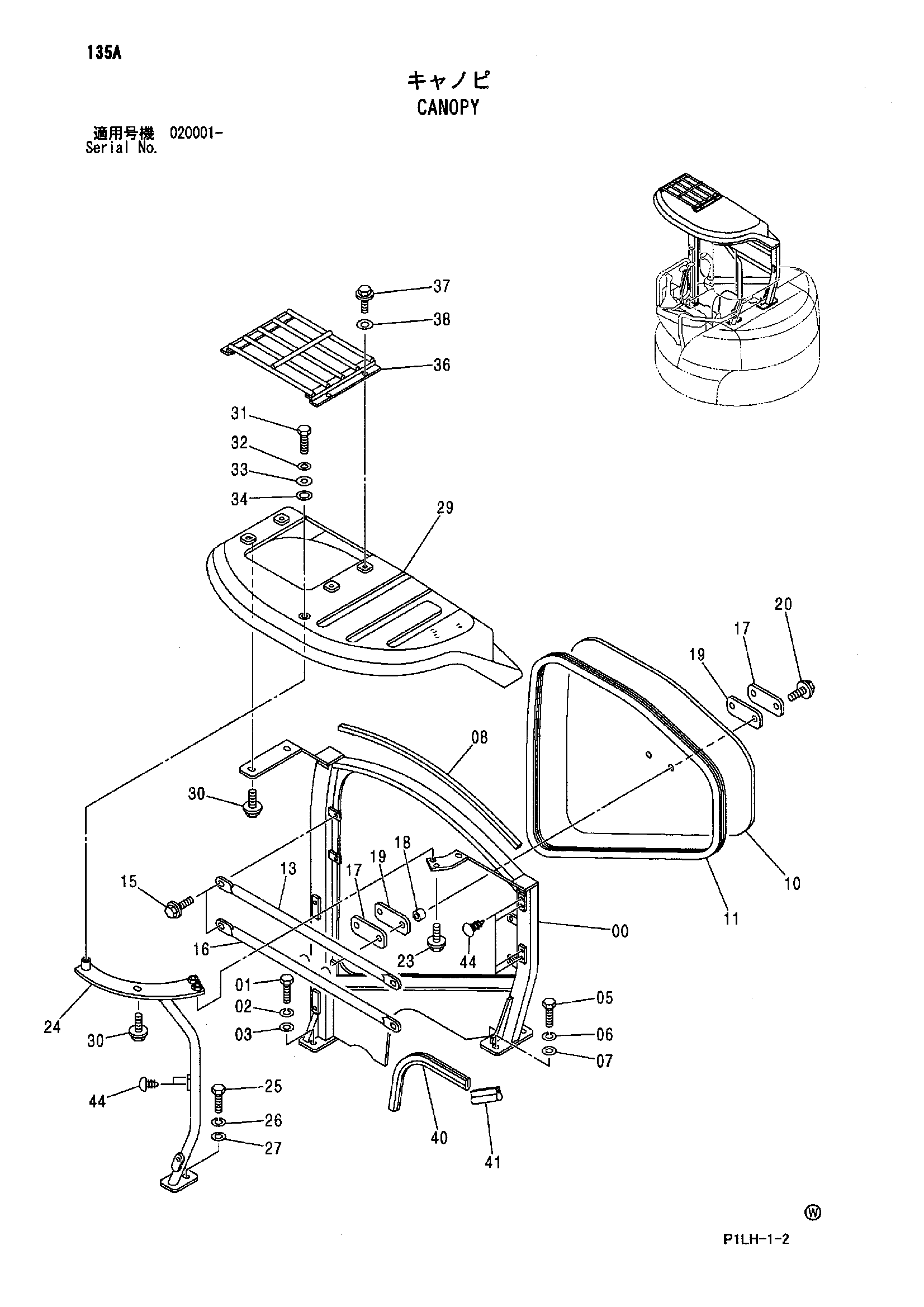

Заводская схема «Навес» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021001 | Рама | 1 |
| 01 | J971645 замена: J901645 | Болт | 1 |
| 01 | J901645 | Болт | 1 |
| 02 | J252216 замена: A590916 | Пружинная шайба | 1 |
| 02 | A590916 | Пружинная шайба | 1 |
| 03 | J254016 замена: J222016 | Шайба | 1 |
| 03 | J222016 | Шайба | 1 |
| 05 | J971645 замена: J901645 | Болт | 2 |
| 05 | J901645 | Болт | 2 |
| 06 | J252216 замена: A590916 | Пружинная шайба | 2 |
| 06 | A590916 | Пружинная шайба | 2 |
| 07 | J254016 замена: J222016 | Шайба | 2 |
| 07 | J222016 | Шайба | 2 |
| 08 | 4442896 | Резиновая прокладка | 1 |
| 10 | 4473497 | Пластина | 1 |
| 11 | 4473220 | Уплотнитель | 1 |
| 13 | 3083109 | Защитный кожух | 1 |
| 15 | J080814 | Болт с шайбой | 4 |
| 15 | J260814 замена: J900814 | Болт с шайбой | 4 |
| 15 | J260814 замена: A590108 | Болт с шайбой | 4 |
| 16 | 8090011 | Защитный кожух | 1 |
| 17 | 4434416 | Пластина | 2 |
| 18 | 4338217 | Проставка | 2 |
| 19 | 4434418 | Резиновая прокладка | 2 |
| 20 | J080820 | Болт с шайбой | 2 |
| 20 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 20 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 23 | J061030 | Болт с шайбой | 2 |
| 23 | J281030 замена: J901030 | Болт с шайбой | 2 |
| 23 | J281030 замена: 4486055 | Болт с шайбой | 2 |
| 24 | 7042293 | Поле | 1 |
| 25 | J971645 замена: J901645 | Болт | 1 |
| 25 | J901645 | Болт | 1 |
| 26 | J252216 замена: A590916 | Пружинная шайба | 1 |
| 26 | A590916 | Пружинная шайба | 1 |
| 27 | J254016 замена: J222016 | Шайба | 1 |
| 27 | J222016 | Шайба | 1 |
| 29 | 4441752 | Рооф | 1 |
| 30 | J061025 | Болт с шайбой | 7 |
| 30 | J281025 замена: J901025 | Болт с шайбой | 7 |
| 30 | J281025 замена: 4486055 | Болт с шайбой | 7 |
| 31 | J971065 замена: J901065 | Болт | 1 |
| 31 | J901065 | Болт | 1 |
| 32 | J254010 замена: J222010 | Шайба | 1 |
| 32 | J222010 | Шайба | 1 |
| 33 | 4416052 замена: 4621403 | Шайба | 1 |
| 33 | 4621403 | Шайба | 1 |
| 34 | 4417253 | Шайба | 1 |
| 36 | 8087035 | Защитный кожух | 1 |
| 37 | J090618 | Болт с шайбой | 4 |
| 37 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 37 | J260616 замена: A590106 | Болт с шайбой | 4 |
| 38 | J253108 замена: A590108 | Плоская шайба | 4 |
| 38 | A590108 | Плоская шайба | 4 |
| 40 | 4479961 | Уплотнитель | 1 |
| 41 | 4406491 | Резиновое уплотнение | 1 |
| 44 | 4484294 | Пробка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
