Электромагнитный клапан (5 порты) — HITACHI ZX30UR

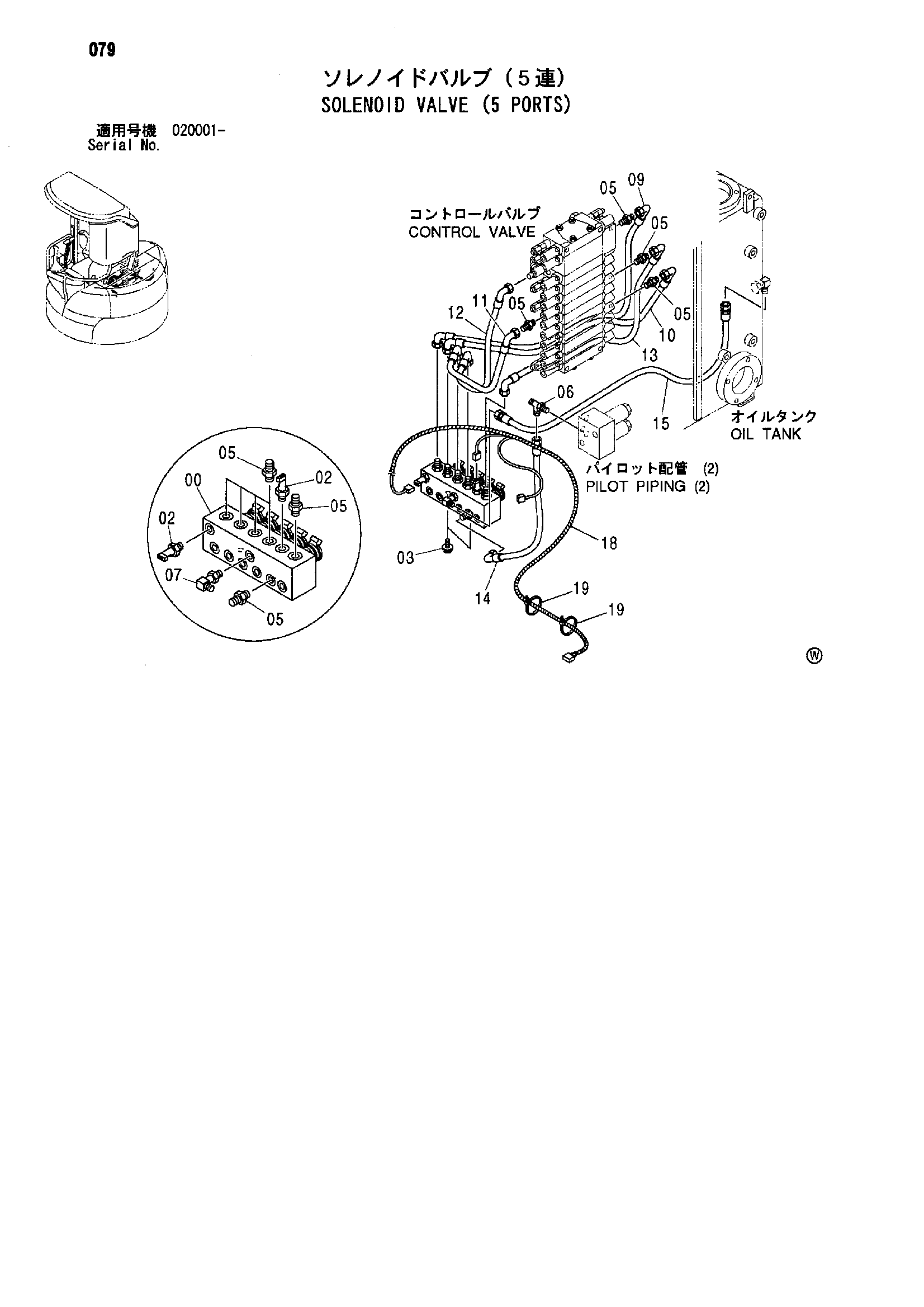

Заводская схема «Электромагнитный клапан (5 порты)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4396883 | Электромагнитный клапан | 1 |
| 02 | 4436535 | Датчик давления | 2 |
| 03 | J051025 | Болт с шайбой | 2 |
| 03 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 03 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 05 | 4042030 | Адаптер | 10 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4420020 | Унион S | 1 |
| 07 | 4434981 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4481749 | Шланг (1, 2A) | 1 |
| 10 | 4481750 | Шланг (2, 7A) | 1 |
| 11 | 4481751 | Шланг (3, 5B) | 1 |
| 12 | 4481761 | Шланг (4, 2B) | 1 |
| 13 | 4481762 | Шланг (5, 5A) | 1 |
| 14 | 4481763 | Шланг (F) | 1 |
| 15 | 4481752 | Шланг (ST) | 1 |
| 18 | 4472393 | Жгут проводов | 1 |
| 19 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
