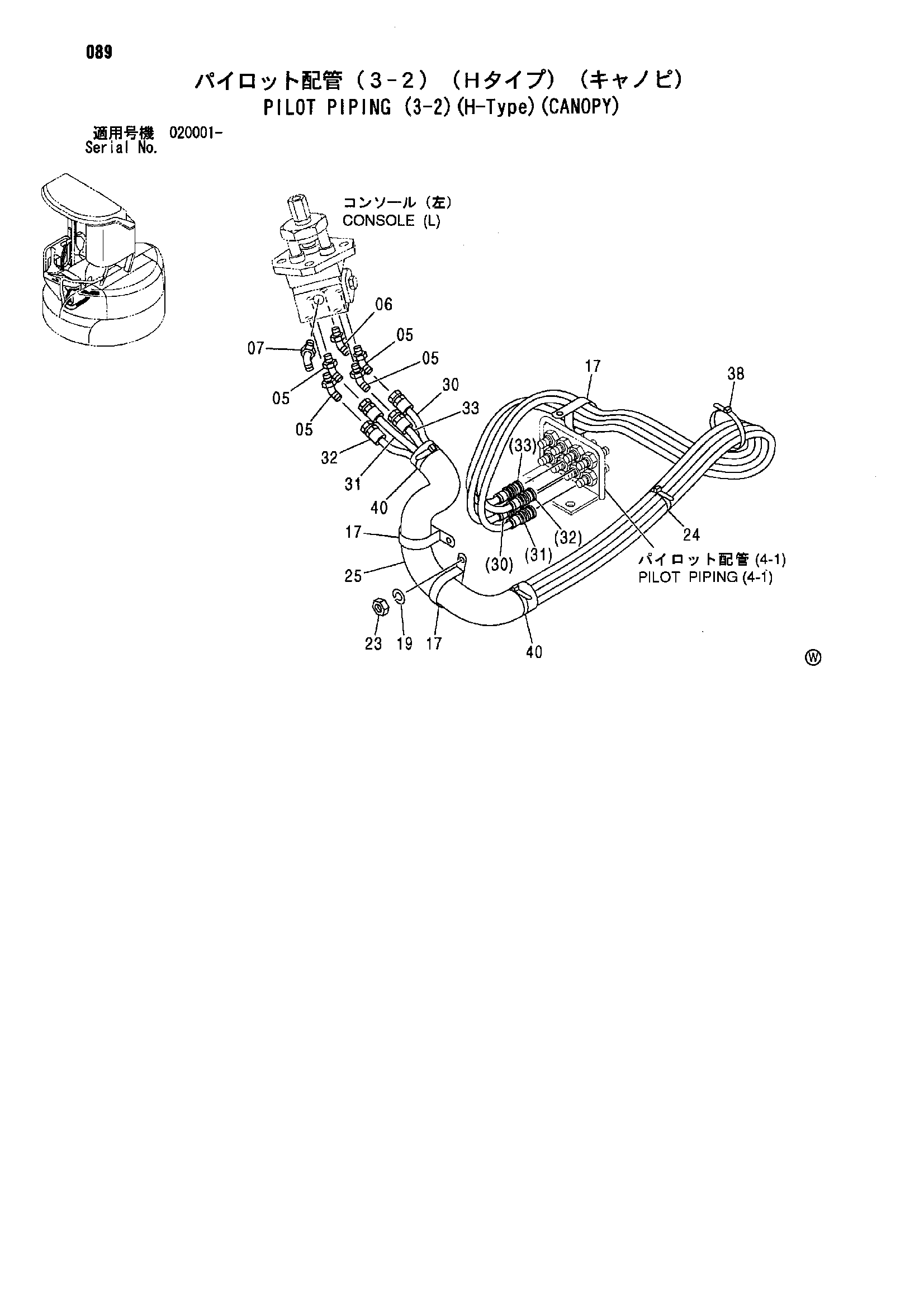

Пилотные гидролинии (3-2)(х-тйпе)(навес) — HITACHI ZX30UR
Заводская схема «Пилотные гидролинии (3-2)(х-тйпе)(навес)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4108100 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4423863 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4434981 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4190291 | Зажим | 3 |
| 19 | J252108 замена: A590908 | Пружинная шайба | 1 |
| 19 | A590908 | Пружинная шайба | 1 |
| 23 | J231108 замена: M500807 | Гайка | 1 |
| 23 | M500807 | Гайка | 1 |
| 24 | 4055312 | Ленточный зажим | 1 |
| 25 | 4475439 | Защитный кожух | 1 |
| 30 | 4481719 | Шланг (L1, L3) | 1 |
| 31 | 4481720 | Шланг (L2, L4) | 1 |
| 32 | 4481721 | Шланг (L3, L1) | 1 |
| 33 | 4481722 | Шланг (L4, L2) | 1 |
| 38 | 4323613 | Ленточный зажим | 2 |
| 40 | 4055312 замена: 4055311 | Ленточный зажим | 2 |
| 40 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
