Сиденье базовый (без отопитель)(навес) — HITACHI ZX30UR

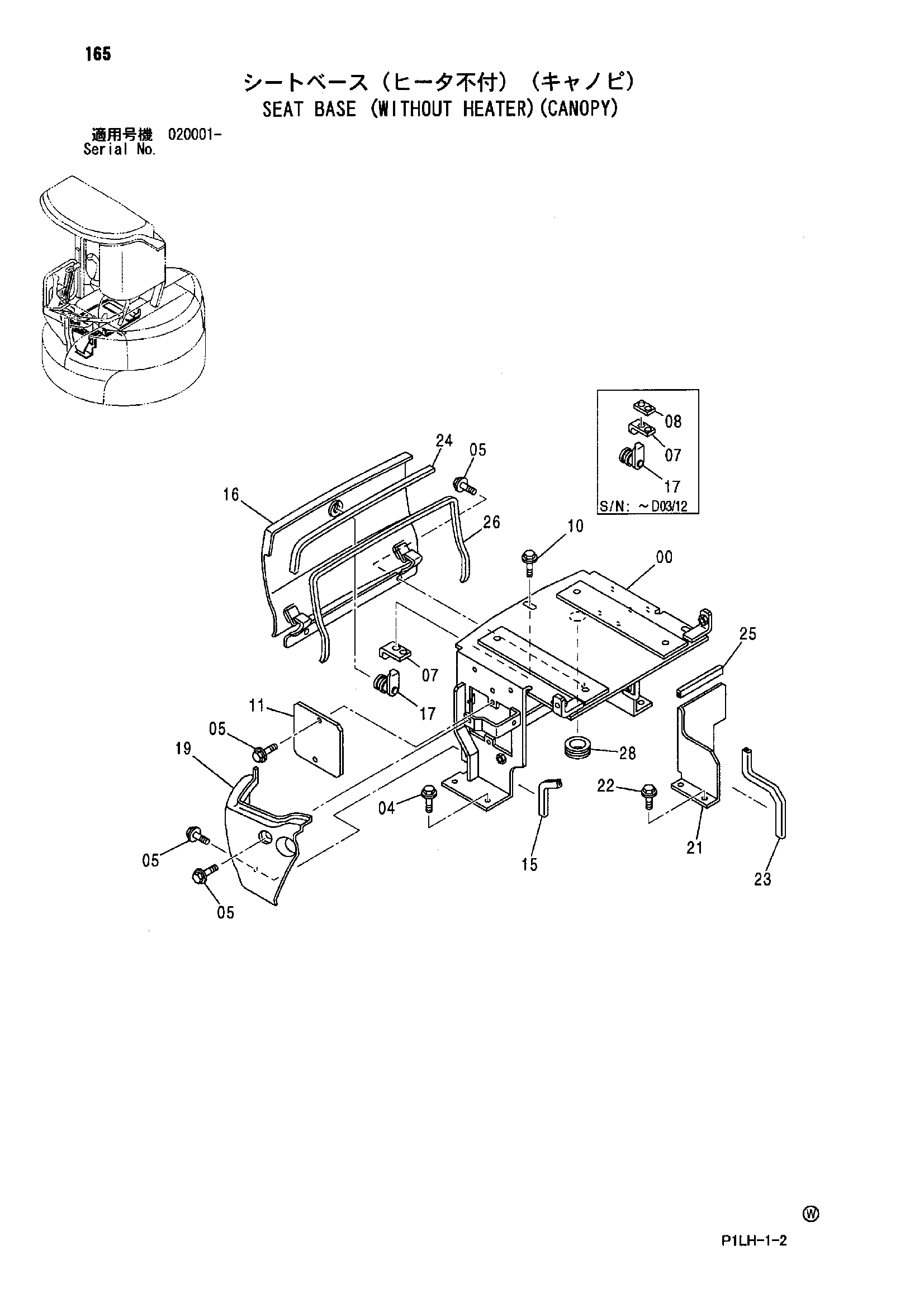

Заводская схема «Сиденье базовый (без отопитель)(навес)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020990 | Кронштейн | 1 |
| 04 | J051025 | Болт с шайбой | 4 |
| 04 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 04 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 05 | J090820 | Болт с шайбой | 7 |
| 05 | J260820 замена: J900820 | Болт с шайбой | 7 |
| 05 | J260820 замена: A590108 | Болт с шайбой | 7 |
| 07 | 9756170 замена: 9763515 | Кронштейн | 1 |
| 07 | 9763515 | Кронштейн | 1 |
| 08 | 4473574 | Проставка | 1 |
| 10 | J090620 | Болт с шайбой | 2 |
| 10 | J260620 замена: J900620 | Болт с шайбой | 2 |
| 10 | J260620 замена: A590106 | Болт с шайбой | 2 |
| 11 | 4473214 | Пластина | 1 |
| 15 | 4480316 | Амортизатор | 1 |
| 16 | 7042386 | Крышка | 1 |
| 17 | 4423918 | Замок | 1 |
| 19 | 6020976 | Крышка | 1 |
| 21 | 4473624 | Крышка | 1 |
| 22 | J051025 | Болт с шайбой | 2 |
| 22 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 22 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 23 | 4420406 | Амортизатор | 1 |
| 24 | 4485655 | Амортизатор | 1 |
| 25 | 4485702 | Амортизатор | 1 |
| 26 | 4485654 | Резиновая прокладка | 1 |
| 28 | 4292247 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
