Основные гидролинии (2) — HITACHI ZX30UR

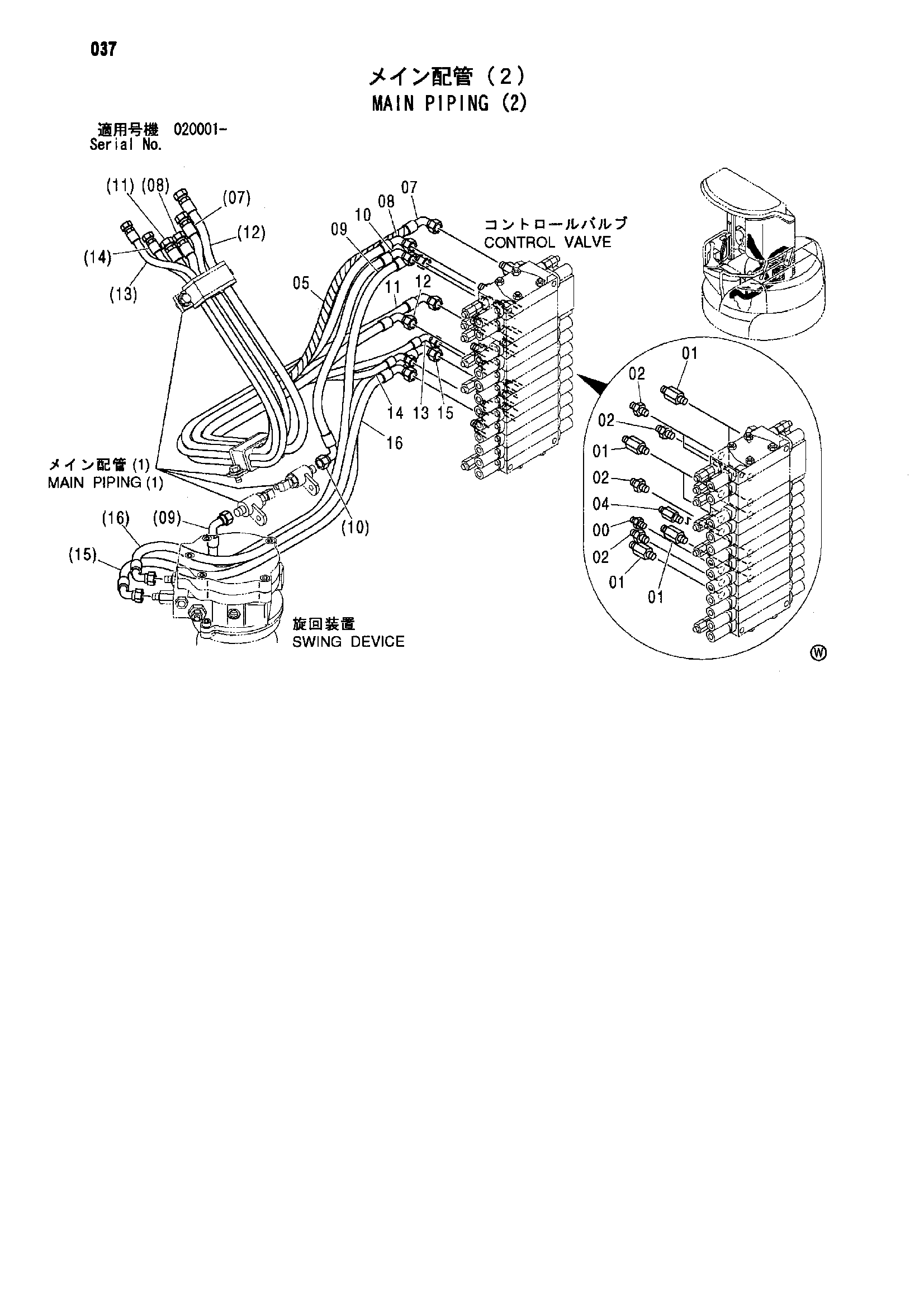

Заводская схема «Основные гидролинии (2)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368206 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4368210 | Адаптер | 9 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4042031 | Адаптер | 5 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4368209 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4327293 | Защитный кожух | 1 |
| 07 | 4481689 | Шланг (1, A1) | 1 |
| 08 | 4481690 | Шланг (2, B1) | 1 |
| 09 | 4481691 | Шланг (A2) | 1 |
| 10 | 4481692 | Шланг (B2) | 1 |
| 11 | 4481697 | Шланг (3, A5) | 1 |
| 12 | 4481698 | Шланг (5, B5) | 1 |
| 13 | 4481699 | Шланг (6, A7) | 1 |
| 14 | 4481700 | Шланг (4, B7) | 1 |
| 15 | 4481701 | Шланг (A8) | 1 |
| 16 | 4481702 | Шланг (B8) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
