Электрооборудование (2)(кабина) — HITACHI ZX30UR

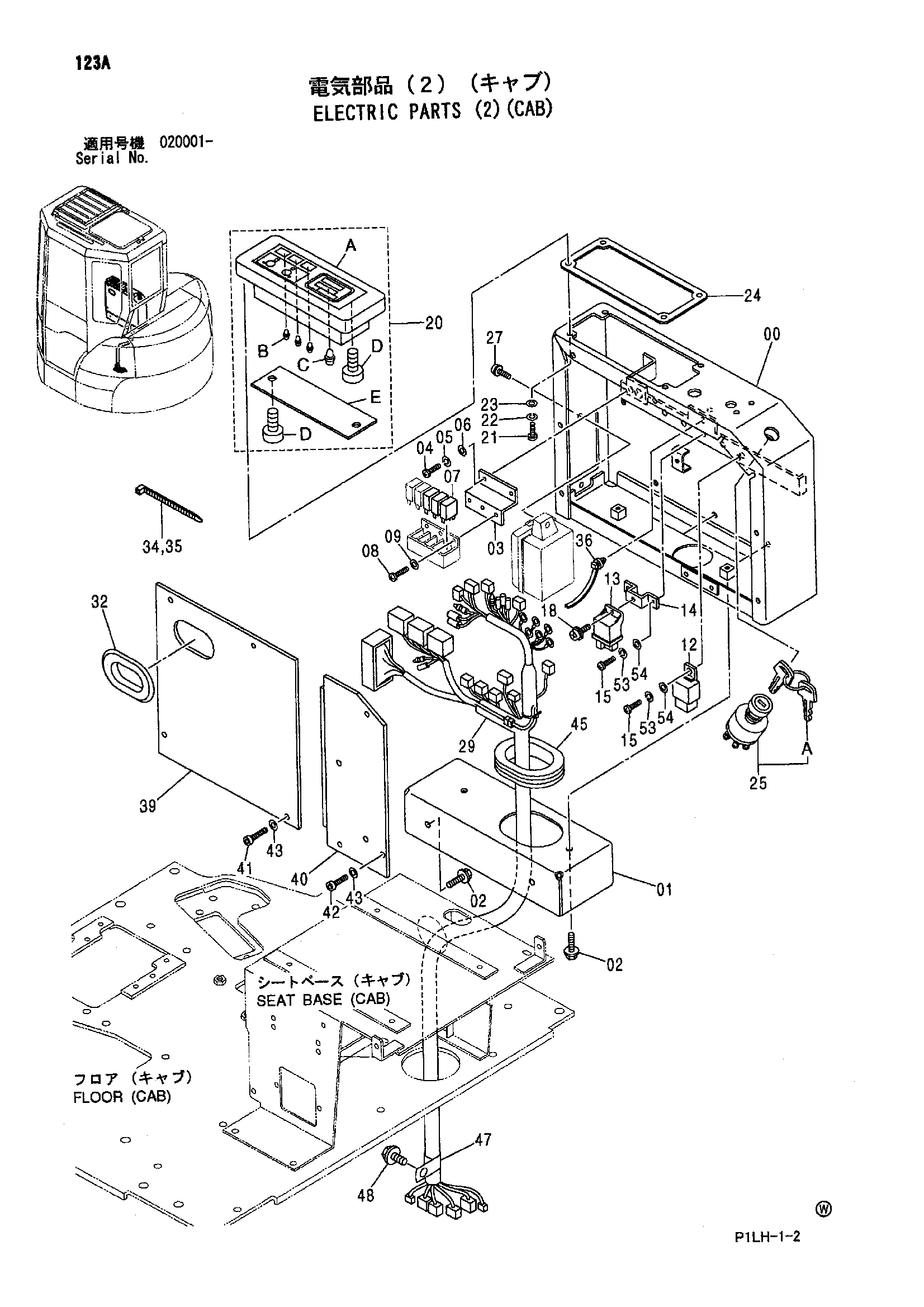

Заводская схема «Электрооборудование (2)(кабина)» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021515 | Короб управление | 1 |
| 01 | 3097123 | Кронштейн | 1 |
| 02 | J051025 | Болт с шайбой | 4 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 02 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 03 | 8076843 | Кронштейн | 1 |
| 04 | J691510 | Винт | 2 |
| 05 | J252105 замена: A590905 | Пружинная шайба | 2 |
| 05 | A590905 | Пружинная шайба | 2 |
| 06 | J253105 замена: A590105 | Плоская шайба | 2 |
| 06 | A590105 | Плоская шайба | 2 |
| 07 | 4394590 | Реле | 3 |
| 08 | J691512 | Винт | 3 |
| 09 | J253105 замена: A590105 | Плоская шайба | 3 |
| 09 | A590105 | Плоская шайба | 3 |
| 12 | 4419860 | Реле | 1 |
| 13 | 4417631 | Контроллер | 1 |
| 14 | 9754715 | Кронштейн | 1 |
| 15 | J691612 | Винт | 3 |
| 18 | J680620 | Винт с шайбой | 1 |
| 20 | 4403739 | Панель указатель | 1 |
| 20A | 4449185 | Капот | 1 |
| 20B | 4449186 | Лампа | 3 |
| 20C | 4449187 | Лампа | 1 |
| 20D | 4449188 | Самонарезающий винт | 6 |
| 20E | 4449189 | Корпус нижний | 1 |
| 21 | J691612 | Винт | 4 |
| 22 | J252106 замена: A590906 | Пружинная шайба | 4 |
| 22 | A590906 | Пружинная шайба | 4 |
| 23 | J253106 замена: A590106 | Плоская шайба | 4 |
| 23 | A590106 | Плоская шайба | 4 |
| 24 | 4413919 | Манжета резиновый | 1 |
| 27 | J680620 | Винт с шайбой | 2 |
| 29 | 1031000 | Жгут проводов | 1 |
| 32 | 4449341 | Колпачок | 1 |
| 34 | 4055312 | Ленточный зажим | 10 |
| 35 | 4055311 | Ленточный зажим | 10 |
| 36 | 4404446 | Зажим провод | 3 |
| 39 | 4415904 | Крышка | 1 |
| 40 | 9752135 | Крышка | 1 |
| 41 | 4373787 | Винт | 4 |
| 42 | 4373779 | Винт | 3 |
| 43 | J253106 замена: A590106 | Плоская шайба | 7 |
| 43 | A590106 | Плоская шайба | 7 |
| 45 | 4340404 | Резиновая втулка | 1 |
| 47 | 4190264 | Зажим | 1 |
| 48 | J051020 | Болт с шайбой | 1 |
| 48 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 48 | J271020 замена: J222010 | Болт с шайбой | 1 |
| 53 | J252106 замена: A590906 | Пружинная шайба | 3 |
| 53 | A590906 | Пружинная шайба | 3 |
| 54 | J253106 замена: A590106 | Плоская шайба | 3 |
| 54 | A590106 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
