Стрела датчик — HITACHI ZX30UR

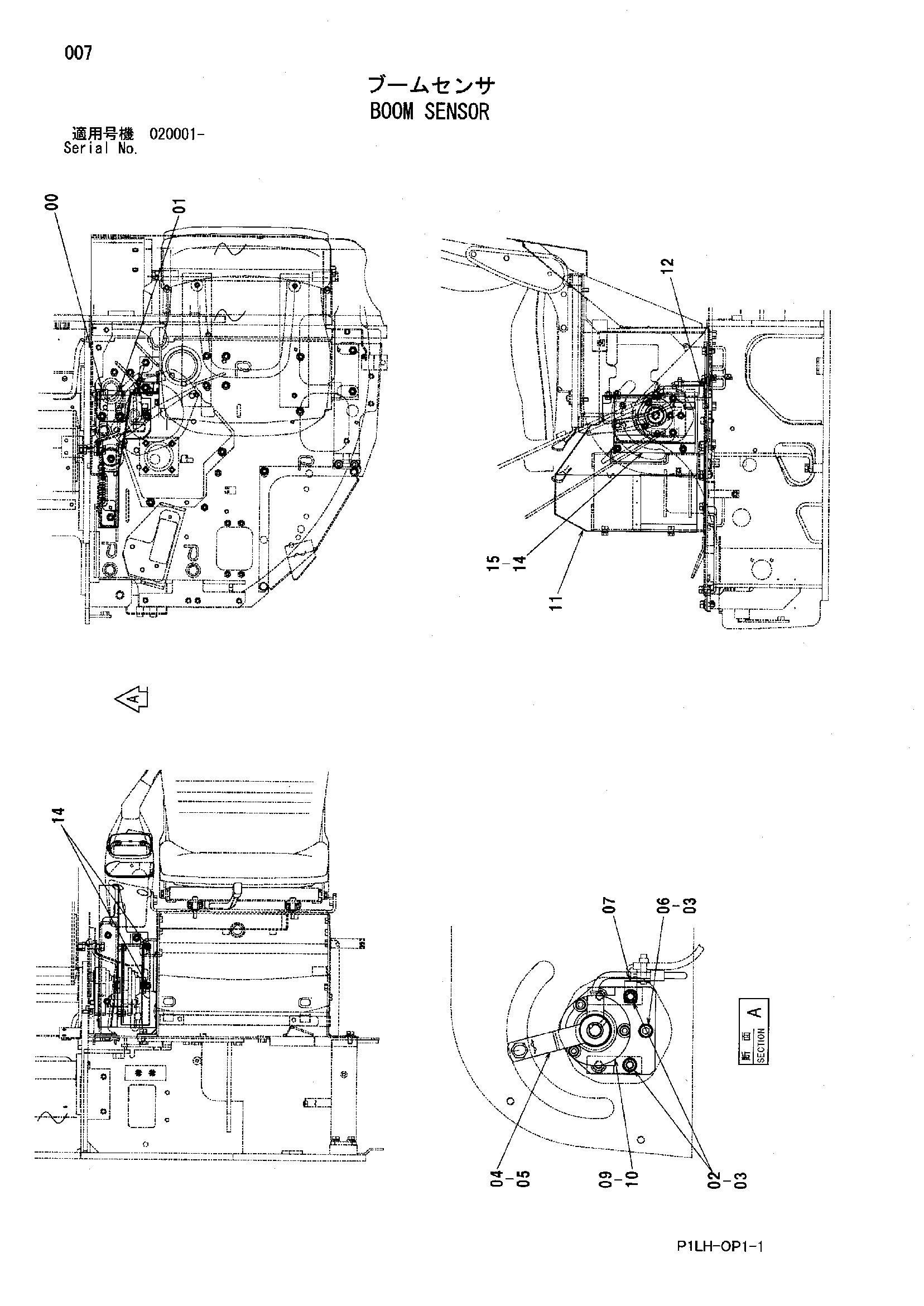

Заводская схема «Стрела датчик» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090745 | Сиденье | 1 |
| 01 | 9760135 | Сиденье | 1 |
| 02 | J781002 | Болт с внутренним шестигранником | 2 |
| 03 | A590910 | Пружинная шайба | 3 |
| 04 | 9760146 | Рычаг | 1 |
| 05 | M040612 | Установочный винт | 1 |
| 06 | J781080 | Болт с внутренним шестигранником | 1 |
| 07 | 4408572 | Кронштейн | 1 |
| 09 | 4483139 | Датчик угла | 1 |
| 10 | J780820 | Болт с внутренним шестигранником | 3 |
| 11 | 6023227 | Крышка | 1 |
| 12 | 8092581 | Кронштейн | 1 |
| 14 | J260816 | Болт с шайбой | 5 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 3103606 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
