Рама — HITACHI ZX30UR

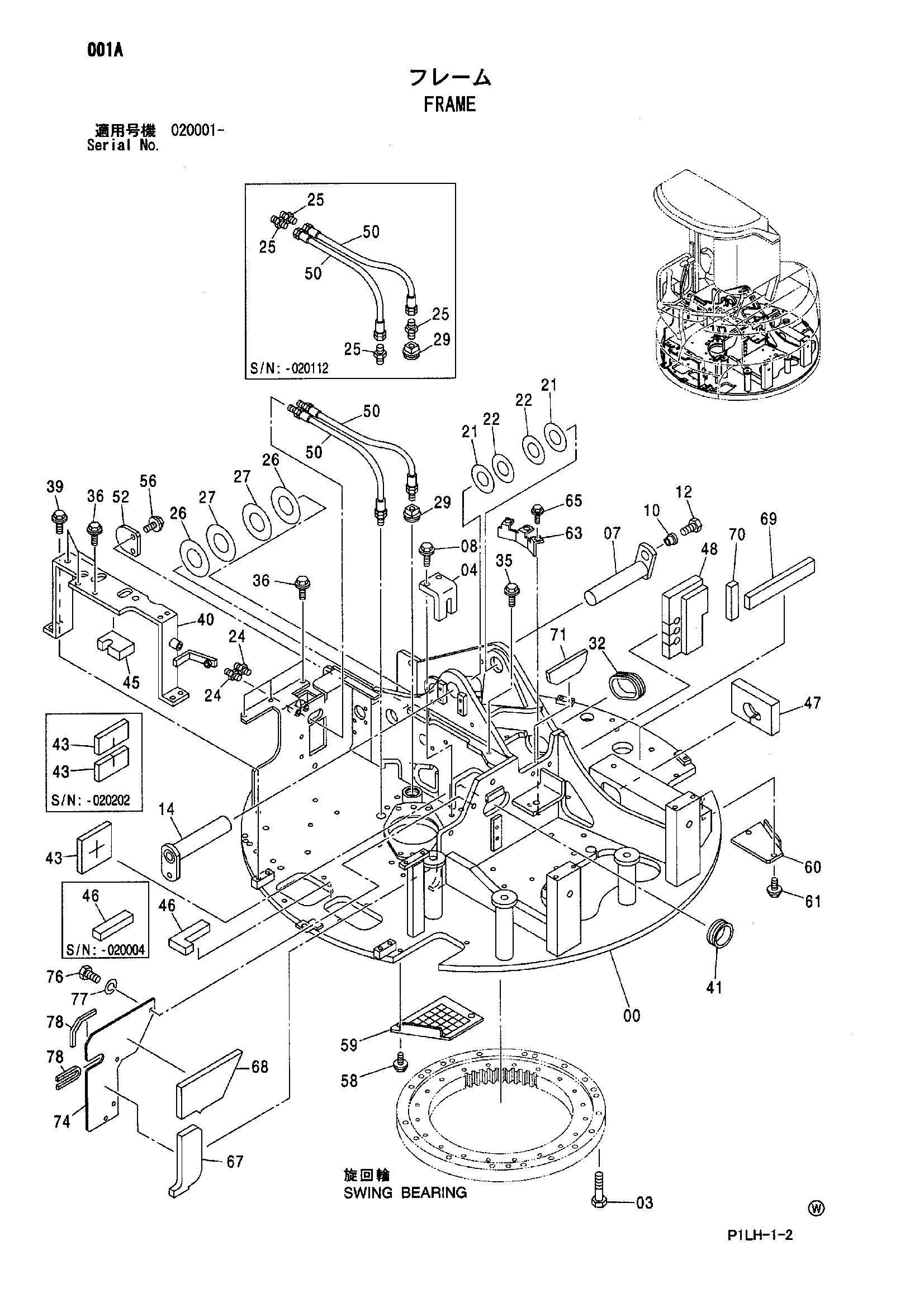

Заводская схема «Рама» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008309 | Рама основной | 1 |
| 03 | J981255 замена: J921255 | Болт | 22 |
| 03 | J921255 | Болт | 22 |
| 04 | 4402785 | Ограничитель | 1 |
| 07 | 9758802 | Палец | 1 |
| 08 | J041230 | Болт с шайбой | 2 |
| 08 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 08 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 10 | 4339355 | Втулка | 1 |
| 12 | J971430 замена: J901430 | Болт | 1 |
| 12 | J901430 | Болт | 1 |
| 14 | 9749735 | Палец | 1 |
| 21 | 4354256 | Регулировочная шайба 0.5mm | 2 |
| 22 | 4354257 | Регулировочная шайба 0.8mm | 2 |
| 24 | J75481 | Пресс-маслёнка | 2 |
| 25 | 4331915 замена: 4603035 | Адаптер | 4 |
| 26 | 4484051 | Регулировочная шайба 0.5mm | 2 |
| 27 | 4474525 | Регулировочная шайба 0.8mm | 2 |
| 29 | 4310999 | Пробка | 1 |
| 32 | 4259765 | Резиновая втулка | 1 |
| 35 | J051025 | Болт с шайбой | 2 |
| 35 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 35 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 36 | J051035 | Болт с шайбой | 6 |
| 36 | J271035 замена: J901035 | Болт с шайбой | 6 |
| 36 | J271035 замена: J222010 | Болт с шайбой | 6 |
| 39 | J051025 | Болт с шайбой | 4 |
| 39 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 39 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 40 | 8087947 | Кронштейн | 1 |
| 41 | 4255530 | Резиновая втулка | 1 |
| 43 | 4468022 замена: 4461115 | Резиновая прокладка | 2 |
| 43 | 4461115 | Резиновая прокладка | 1 |
| 45 | 4475394 | Резиновая прокладка | 1 |
| 46 | 4475174 замена: 4488194 | Резиновая прокладка | 1 |
| 46 | 4488194 | Резиновая прокладка | 1 |
| 47 | 4475280 | Резиновая прокладка | 1 |
| 48 | 4467408 | Резиновая прокладка | 1 |
| 50 | 4435716 замена: 4603035 | Пластиковый шланг | 2 |
| 50 | 4603035 | Нейлоновый шланг | 2 |
| 52 | 4415893 | Пластина | 1 |
| 56 | J090816 | Болт с шайбой | 2 |
| 56 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 56 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 58 | J090816 | Болт с шайбой | 2 |
| 58 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 58 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 59 | 4481225 | Крышка | 1 |
| 60 | 4435876 | Крышка | 1 |
| 61 | J090816 | Болт с шайбой | 2 |
| 61 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 61 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 63 | 4422716 | Крышка | 1 |
| 65 | J090816 | Болт с шайбой | 3 |
| 67 | 4480318 | Резиновая прокладка | 1 |
| 68 | 4481221 | Резиновая прокладка | 1 |
| 69 | 4482270 | Резиновая прокладка | 1 |
| 70 | 4482272 | Резиновая прокладка | 1 |
| 71 | 4484678 | Резиновая прокладка | 1 |
| 74 | 4486301 | Пластина | 1 |
| 76 | J960816 замена: J900816 | Болт | 3 |
| 76 | J900816 | Болт | 3 |
| 77 | J252108 замена: A590908 | Пружинная шайба | 3 |
| 77 | A590908 | Пружинная шайба | 3 |
| 78 | 4488094 | Амортизатор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
