Гидроцилиндр стрелы — HITACHI ZX30UR

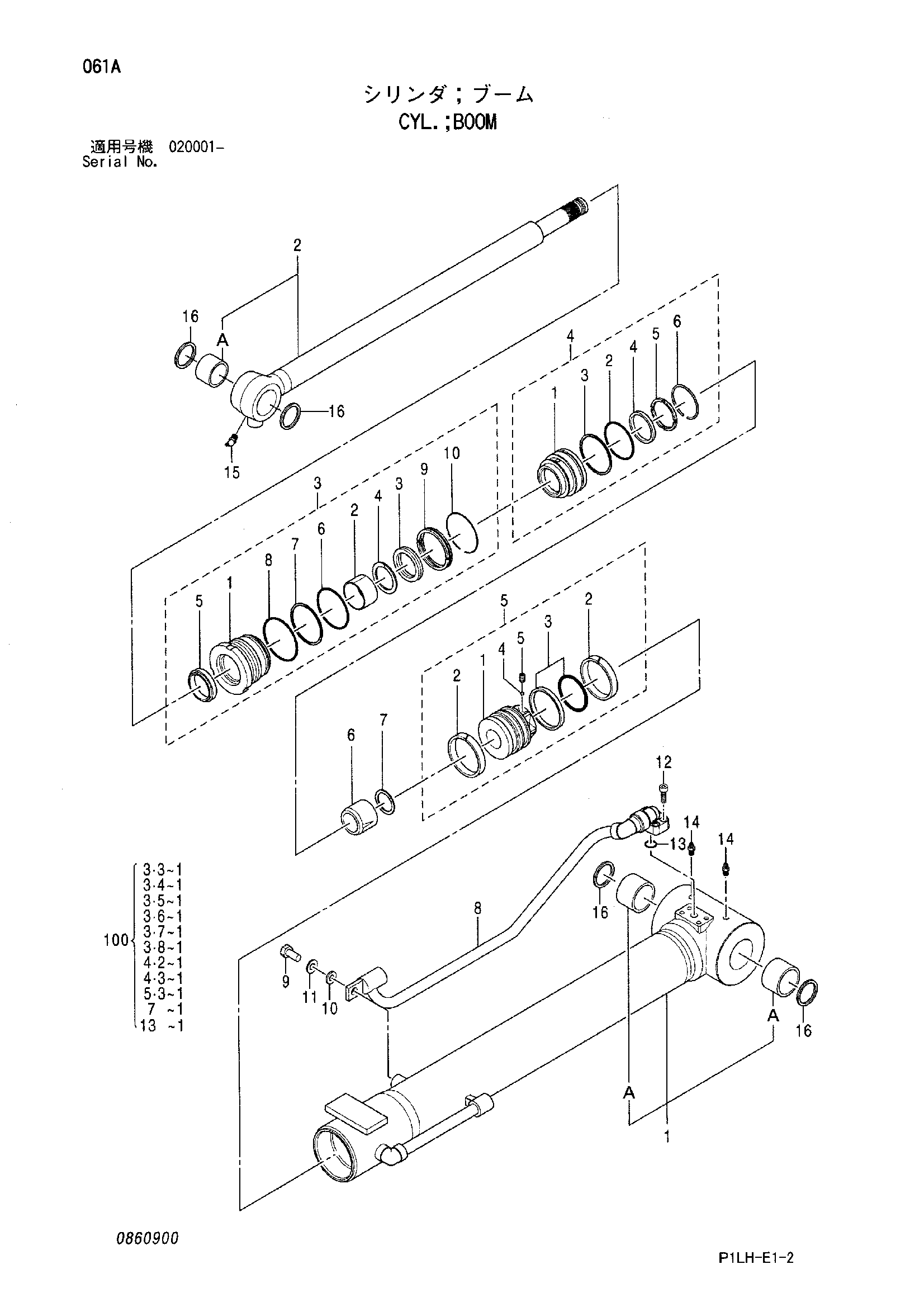

Заводская схема «Гидроцилиндр стрелы» для HITACHI ZX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4484040 | Гидроцилиндр стрелы | 1 | |
| 1 | 0860901 | Труба гидроцилиндра | 1 |
| 1A | 4430457 | Втулка | 2 |
| 2 | 0860902 | Шток поршня | 1 |
| 2A | 4332744 | Втулка | 1 |
| 3 | 0745003 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0656703 | Головка гидроцилиндра | 1 |
| 3-2 | 0478703 | Втулка | 1 |
| 3-3 | 0656704 | U-образная манжета | 1 |
| 3-4 | 0843603 | Опорное кольцо | 1 |
| 3-5 | 0662901 | Грязесъёмное кольцо | 1 |
| 3-6 | 0656705 | Уплотнительное кольцо | 1 |
| 3-7 | 0480904 | Опорное кольцо | 1 |
| 3-8 | 0478712 | Уплотнительное кольцо | 1 |
| 3-9 | 0480905 | Разъём | 1 |
| 3-10 | 0480906 | Ограничитель | 1 |
| 4 | 0745004 | Фиксатор в сборе | 1 |
| 4-1 | 0736103 | Фиксатор | 1 |
| 4-2 | 0656707 | Уплотнительное кольцо | 1 |
| 4-3 | 0480904 | Опорное кольцо | 1 |
| 4-4 | 0478713 | Кольцо амортизатор | 1 |
| 4-5 | 0478714 | Проставка | 1 |
| 4-6 | 0478715 | Ограничитель | 1 |
| 5 | 0745005 | Поршень в сборе | 1 |
| 5-1 | 0656708 | Поршень | 1 |
| 5-2 | 0480912 | Направляющее кольцо | 2 |
| 5-3 | 0480913 | Уплотнительное кольцо | 1 |
| 5-4 | 0478719 | Стальной шарик | 1 |
| 5-5 | 0479214 | Установочный винт | 1 |
| 6 | 0736104 | Амортизирующий подшипник | 1 |
| 7 | 0656710 | Опорное кольцо | 1 |
| 8 | 0860903 | Трубка | 1 |
| 9 | 0662905 | Болт | 1 |
| 10 | 0479104 | Шайба | 1 |
| 11 | 0662904 | Пружинная шайба | 1 |
| 12 | 0654214 | Болт с внутренним шестигранником | 4 |
| 13 | 0654215 | Уплотнительное кольцо | 1 |
| 14 | 0429920 | Пресс-маслёнка | 2 |
| 15 | 0429921 | Пресс-маслёнка | 1 |
| 16 | 0478912 | Пылезащитное уплотнение | 4 |
| 100 | 0843613 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
